品牌:锐茨
起订:1件
发送询价
| 品牌 : | 锐茨 | 型号 : | J21B |
| 连接形式 : | 外螺纹 | 材质 : | 铸钢 |
| 公称通径 : | DN10-32 | 适用介质 : | 液化气 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 形态 : | 旋塞式 |
| 类型(通道位置) : | 二通式 |

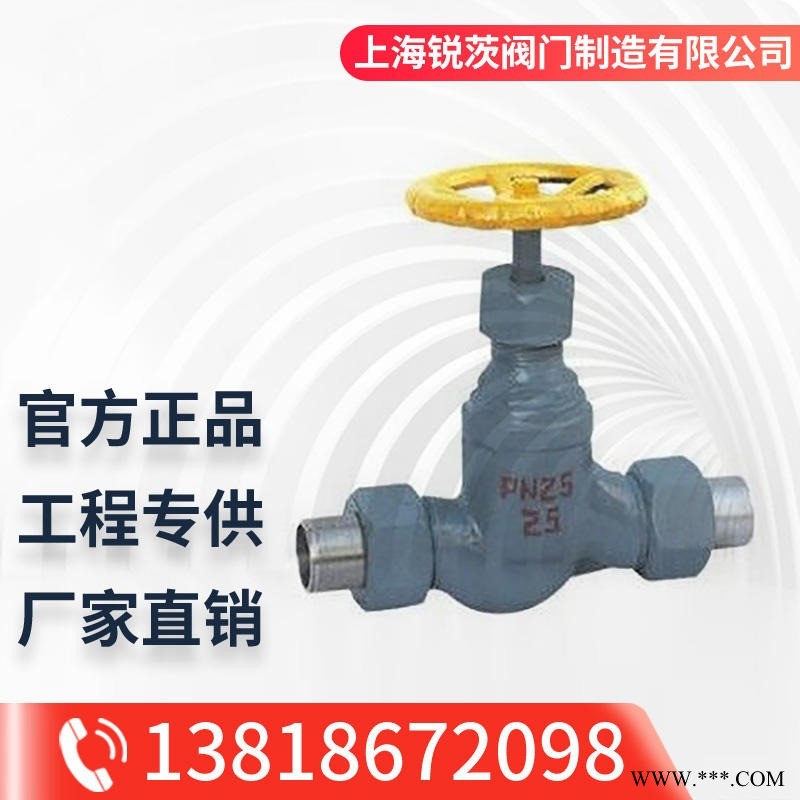

一、外螺纹氨用截止阀产品应用
J21B外螺纹氨用截止阀适用于食品、啤酒、制药、化工、水利等行业冷冻、冷藏系统的 、氨液介质的管路中。
二、外螺纹氨用截止阀产品原理
J21B外螺纹氨用截止阀结构紧凑，设计合理,通道流畅耐性好,流阻系数小,密封面采用巴氏合金或四氟,使用寿命长,在使用过程中遇到温差幅度变动环境下能自然达到化学处理性能。
三、外螺纹氨用截止阀产品结构
J41F、J41B法兰式氨用截止阀;J42F、J42B角式氨用截止阀;J24B、J24F外螺纹角式氨用截止阀;J14B、J14F内螺纹角式氨用截止阀;J11B、J11F内螺纹氨用截止阀;J21B、J21F外螺纹氨用截止阀;
四、 主要尺寸：
公称通径 | 尺寸(mm) | |||||
L | D | D1 | H | H1 | D2 | |
10 | 175 | 14 | 20 | 170 | 190 | 80 |
15 | 180 | 20 | 26 | 170 | 150 | 80 |
20 | 190 | 23 | 30 | 175 | 155 | 100 |
25 | 213 | 28 | 34 | 190 | 165 | 120 |
32 | - | - | - | - | - | 140 |
