品牌:锐茨
起订:1件
| 品牌 : | 锐茨 | 型号 : | J21W |
| 材质 : | 不锈钢 | 连接形式 : | 螺纹 |
| 工作温度 : | 高温 | 压力环境 : | 高压 |
| 驱动方式 : | 手动 | 试验压力 : | 1.6MPa-32.0MPa |
| 公称通径 : | DN6-25 | 标准 : | 国标 |
| 流动方向 : | 单向 | 零部件及配件 : | 阀体 |
| 用途 : | 截止 | 适用介质 : | 水 |
| 类型(通道位置) : | 二通式 |

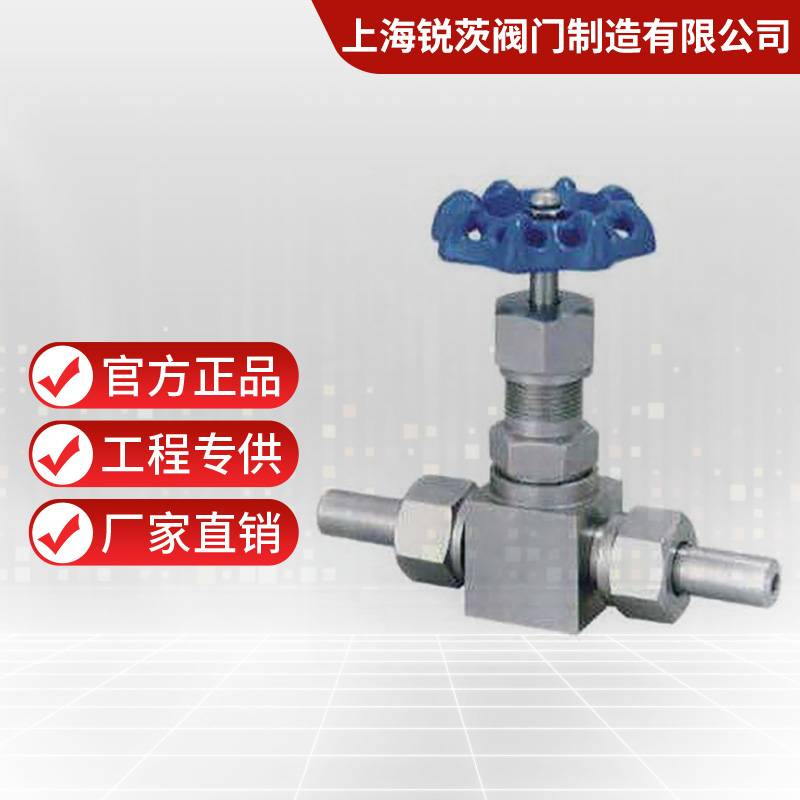

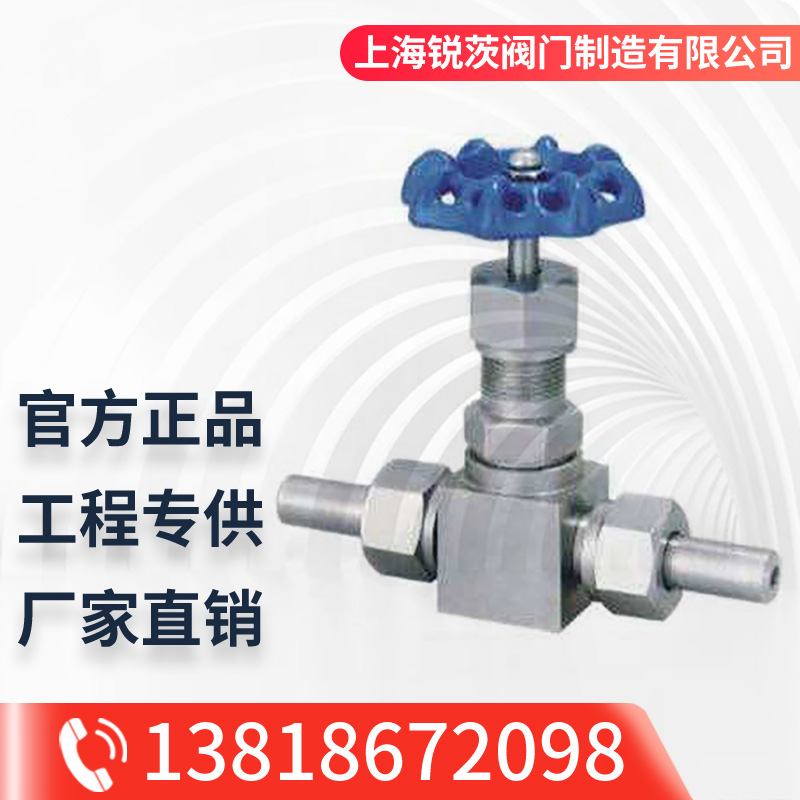

【J21W外螺纹针型阀】适用于轻重工业及楼宇管道。针型阀应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、给排水、市政、机械设备配套、电子工业，城建等领域等。
【J21W外螺纹针型阀】比其他类型的阀门能够耐受更大的压力，密封性能好，所以一般用于较小流量且较高压力的气体或者液体介质的密封。针型阀形与压力表配合使用是合适的了。一般的针型阀形都做成螺纹连接。公称压力：PN2.5 PN4.0 PN6.4 PN16 PN32Mpa 公称通径：DN5～DN25 适用介质：油﹑水﹑气等多种非腐蚀性或腐蚀性介质 适用温度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃等制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov
J21W外螺纹针型阀主要性能规范：
型号 | 公称压力（MPa）Nominal pressure | 试验压力PS（MPa） | 工作压力（MPa）Working pressuer | 工作温度（℃）Working temperature | 适用介质Applicable mediun | ||
壳体Shell | 密封（液）Seal | 密封（气）Seal | |||||
J21W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤200℃ | 液化水、油品等Petroleun gas Water,Oil etc. |
J21W-40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
J21W-160 | 16.0 | 17.6 | 17.6 | 0.6 | 16.0 | C≤425℃ | |
J21W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||
J21W外螺纹针型阀主要外形及连接尺寸：
公称直径（mm）Nominal diameter | 尺 寸Dimensions | 重量（Kg）Weight | ||||||
D0 | D1 | D2 | L | H1 | H2 | M | ||
6 | 70 | 14 | 6 | 135 | 96 | 106 | 20×1.5 | 0.8 |
10 | 80 | 18 | 10 | 156 | 115 | 125 | 24×1.5 | 1.1 |
15 | 100 | 22 | 15 | 180 | 122 | 132 | 30×2 | 2.0 |
20 | 110 | 28 | 18 | 185 | 156 | 166 | 36×2 | 3.0 |
25 | 140 | 33 | 22 | 185 | 169 | 180 | 42×2 | 3.2 |
