品牌:锐茨
起订:1件
| 品牌 : | 锐茨 | 型号 : | J11Y、J61Y 、J41Y |
| 连接形式 : | 焊接 | 材质 : | 锻钢 |
| 公称通径 : | DN15-DN50 mm | 适用介质 : | 水 |
| 压力环境 : | 高压 | 工作温度 : | 高温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 形态 : | 旋塞式 |
| 类型(通道位置) : | 二通式 |

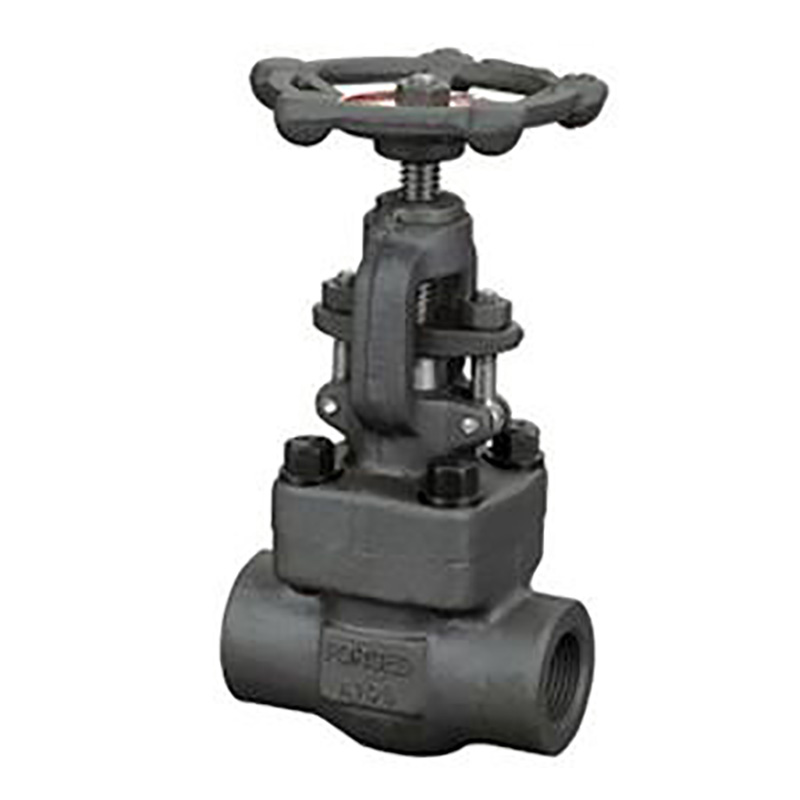

高温高压锻钢截止阀概述
J11Y、J61Y 、J41Y高温高压锻钢截止阀整体法兰端阀门有三种阀盖设计， 种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接， 种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。
高温高压锻钢截止阀结构设计和规范
☆锻钢整体法兰端制造按API602,BS5352,ANSI/ASME B16.34,
☆试验与验收按API 598,
☆标识按照MSS SP-25。
高温高压锻钢截止阀结构型式
1、全通径或缩径
2、结构长度按ANSI/ASME B16.10
3、法兰按ANSI/ASME B16.5
4、自密封阀盖
5、明杆带支架
6、两端自动调整的填料压套；
7、本体倒密封
8、整体阀体法兰
9、对焊端按ANSI/ASME B16.25
10、环连接阀体阀盖垫片
11、用缠绕式垫片的螺栓型阀盖、螺纹密封、焊接型阀盖，或自密封阀盖
高温高压锻钢截止阀规格尺寸及重量 （mm） 150～600LB
NPS | 1/2" | 3/4" | 1" | 1 1/4" | 11/2" | 2" | ||
L(RF) | 150Lb | 180 | 117 | 127 | 140 | 165 | 203 | |
300Lb | 152 | 178 | 203 | 216 | 229 | 267 | ||
600Lb | 165 | 190 | 216 | 229 | 241 | 292 | ||
H(开) | 150Lb～300Lb | 166 | 171 | 207 | 240 | 258 | 330 | |
600Lb | 171 | 207 | 240 | 258 | 330 | 380 | ||
W | 100 | 100 | 125 | 160 | 160 | 180 | ||
重量 | 150Lb | RF | 4.5 | 6.9 | 9.8 | 13.5 | 19.5 | 28.0 |
BW | 2.3 | 3.6 | 7.8 | 8.2 | 12.0 | 15.0 | ||
300Lb | RF | 4.8 | 7.7 | 11.0 | 16.8 | 21.2 | 32.6 | |
BW | 2.8 | 4.0 | 8.5 | 9.2 | 12.6 | 16.8 | ||
600Lb | RF | 5.6 | 7.8 | 12.5 | 17.0 | 23.5 | 38.8 | |
BW | 3.4 | 4.7 | 9.2 | 10.5 | 13.3 | 18.9 | ||
