品牌:锐茨
起订:1件
| 品牌 : | 锐茨 | 型号 : | WJ41H |
| 连接形式 : | 法兰 | 材质 : | 铸钢 |
| 公称通径 : | DN15-400mm | 适用介质 : | 各种高腐蚀化学介质 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 形态 : | 柱塞式 |
| 类型(通道位置) : | 二通式 |
产品概述：

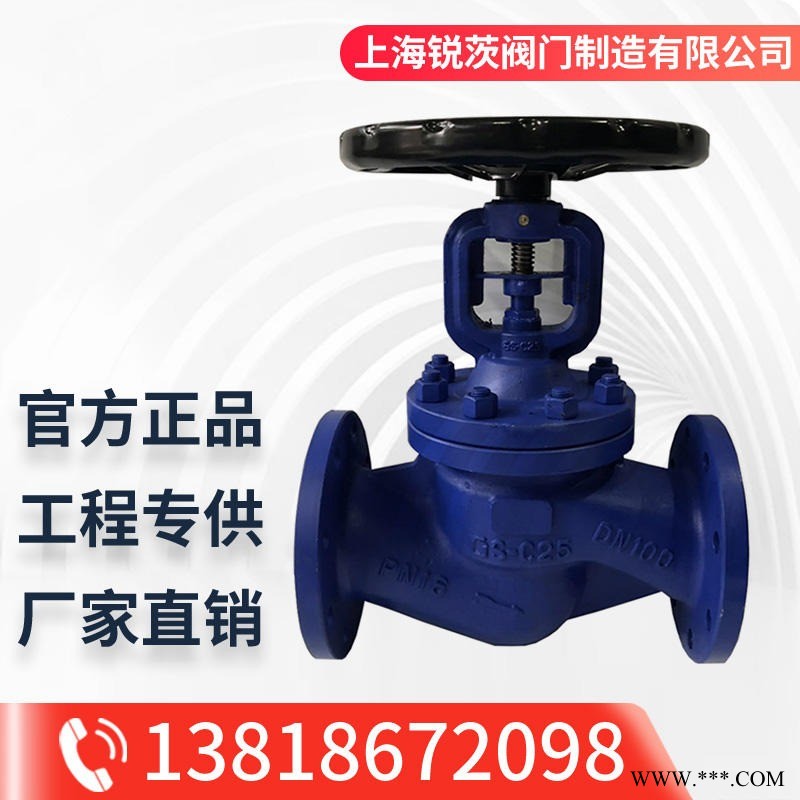

WJ41H德标法兰截止阀法兰尺寸符合DIN2532及EN1092-2。结构长度符合DIN3302F6。
工作原理：
德标法兰截止阀采用明杆支架式，螺栓连接阀盖结构，旋转升降阀杆和手轮，阀体、阀盖的设计，具有良好的强度、刚度和流通能力。阀盖上设计了上密封座在全开状态下使填料密封可靠，并方便填料的更换。适用于石油、化工、冶金、电力、造纸、食品、水处理、石油、化工、火力电站等工况的管路上，切断或接通管路介质。
产品特点：
1、产品符合标准要求，密封可靠。
2、结构设计紧凑合理。
3、采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
4、阀体材料品种全、填料、垫片亦根据实际工况或用户要求合理选配，可适用于压力，温度及介质工况。
5、采用多种配管法兰密封面型式。
技术规范：
结构形式 construction | BB-BG-OS&Y |
驱动方式 operation | 手动hand-operated |
气动 pneumatic | |
设计标准 design standard | DIN3356 |
结构长度 face to face dimension | DIN3202 |
连接法兰 flanged ends | DIN2543-2545 |
试验和检验 test&inspection | DIN3230 |
1.6MPa主要连接尺寸：
压力等级 | PN16 | |||||||||||||
口径size | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
H | 195 | 195 | 207 | 218 | 225 | 230 | 272 | 290 | 355 | 410 | 425 | 540 | 665 | 720 |
W | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 300 | 400 | 520 | 520 |
重量(kg)Weight | 4 | 4.5 | 5 | 7 | 9 | 12 | 18.5 | 23 | 38.5 | 56 | 75 | 113.5 | 235 | 395 |
行程h | 7 | 7 | 12 | 13 | 14 | 15 | 19 | 23 | 28 | 35 | 42 | 52 | 64 | 75 |
Kv | 4.2 | 7.4 | 12 | 19 | 30 | 47 | 77 | 120 | 188 | 288 | 410 | 725 | 1145 | 1635 |
