品牌:锐茨
起订:1件
| 品牌 : | 锐茨 | 型号 : | DS/Z64H |
| 连接形式 : | 法兰 | 主体材料 : | 铸钢 |
| 公称通径 : | DN50-600 | 适用介质 : | 水 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 用途 : | 锁闭 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |
产品概述：

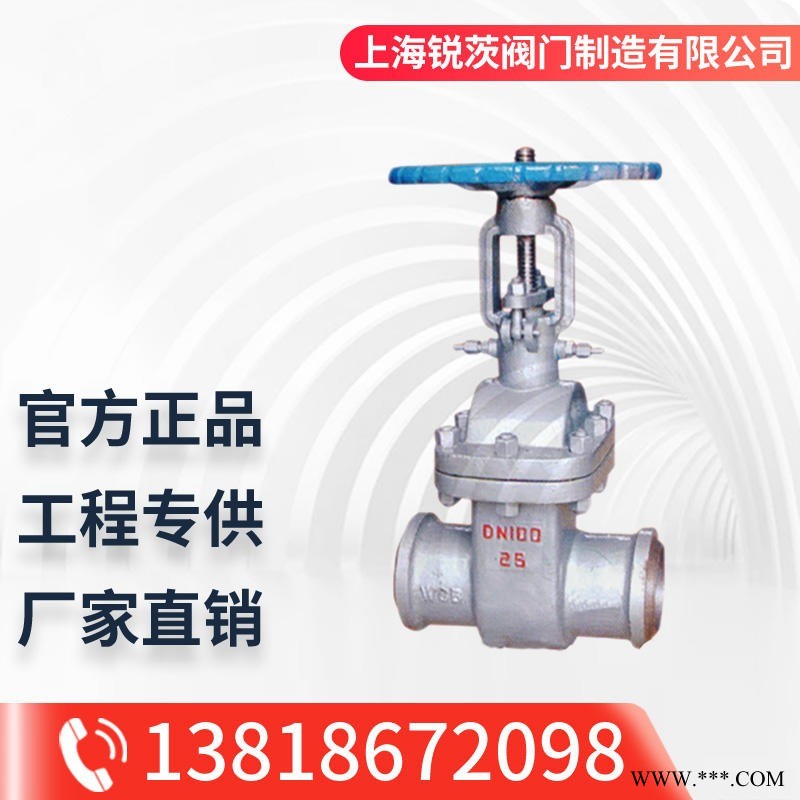

DS/Z64H水封闸阀适用于公称压力100MPa，工作温度425℃，工作介质为水、蒸汽、油品和非腐蚀气体的管路上作启闭装置用，适用于火电厂汽机真空冷凝系统。
产品特点：
1、S/Z型系列采用双闸板双向弹性密封、启闭灵活、迅速、密封可靠
2、产品结构简单、紧凑合理、检修方便、使用长
3、在管路上作启闭装置用，需处于全开或全闭状态，不得用于调节流量
4、阀门连接方式有法兰和焊接两种，驱动方式为手动和电动。
主要性能规范：
试验压力 | 公称压力PN/MPa | |||||
1.0 | 1.6 | 2.5 | 4.O | 6.4 | 1O.0 | |
壳体强度试验 | 1.5 | 2.4 | 3.8 | 6.O | 9.6 | 15.0 |
密封试验 | 1.1 | 1.8 | 2.8 | 4.4 | 7.0 | 11.O |
上密封试验 | 1.1 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 |
气密封试验 | 0.5～O.7 | |||||
S/Z64H-16、25 DS/Z64Y-16I、25I主要尺寸：
公称通径 | L | α | H | DO | PNl.6/MPa | PN2.5/MPa | ||
D | D1 | D | D1 | |||||
50 | 250 | 37o30’ | 334 | 250 | 58 | 50 | 64 | 4g |
65 | 270 | 37o30’ | 439 | 250 | 75 | 65 | 82 | 67 |
80 | 280 | 37o30’ | 495 | 300 | 91 | 79 | 95 | 77 |
100 | 300 | 37o30’ | 575 | 350 | 11O | 97 | 117 | 101 |
125 | 325 | 37o30’ | 587 | 350 | 136 | 121 | 144 | 126 |
150 | 350 | 37o30’ | 607 | 350 | 163 | 146 | 172 | 158 |
200 | 400 | 37o30’ | 740 | 400 | 223 | 202 | 223 | 202 |
250 | 450 | 37o30’ | 863 | 400 | 278 | 254 | 278 | 254 |
300 | 500 | 37o30’ | 990 | 400 | 330 | 305 | 330 | 305 |
350 | 550 | 37o30’ | 1137 | 500 | 382 | 352 | 382 | 352 |
400 | 600 | 37o30’ | 1523 | 500 | 432 | 399 | 432 | 39g |
450 | 650 | 37o30’ | 1618 | 600 | 485 | 451 | 485 | 451 |
500 | 700 | 37o30’ | 1657 | 600 | 535 | 501 | 535 | 499 |
600 | 800 | 37o30’ | 1746 | 700 | 636 | 601 | 636 | 599 |
