品牌:锐茨
起订:1件
| 品牌 : | 锐茨 | 型号 : | J61Y |
| 材质 : | 不锈钢 | 连接形式 : | 焊接 |
| 工作温度 : | 常温 | 压力环境 : | 常压 |
| 驱动方式 : | 手动 | 试验压力 : | 常压 |
| 公称通径 : | DN6-40 | 标准 : | 国标 |
| 流动方向 : | 单向 | 零部件及配件 : | 配件 |
| 用途 : | 截止 | 适用介质 : | 蒸汽 |
| 类型(通道位置) : | 二通式 |

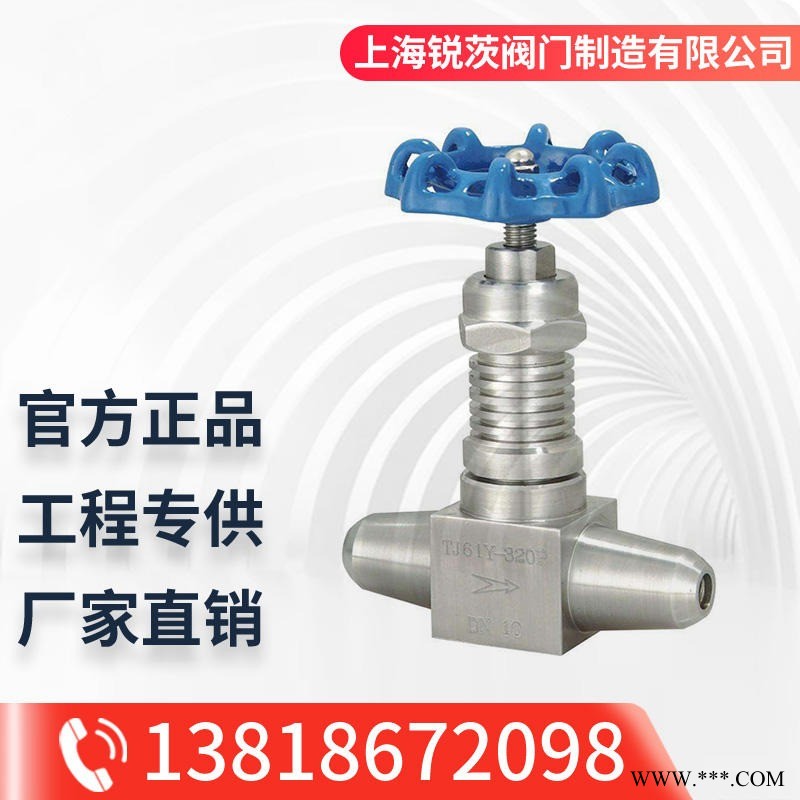

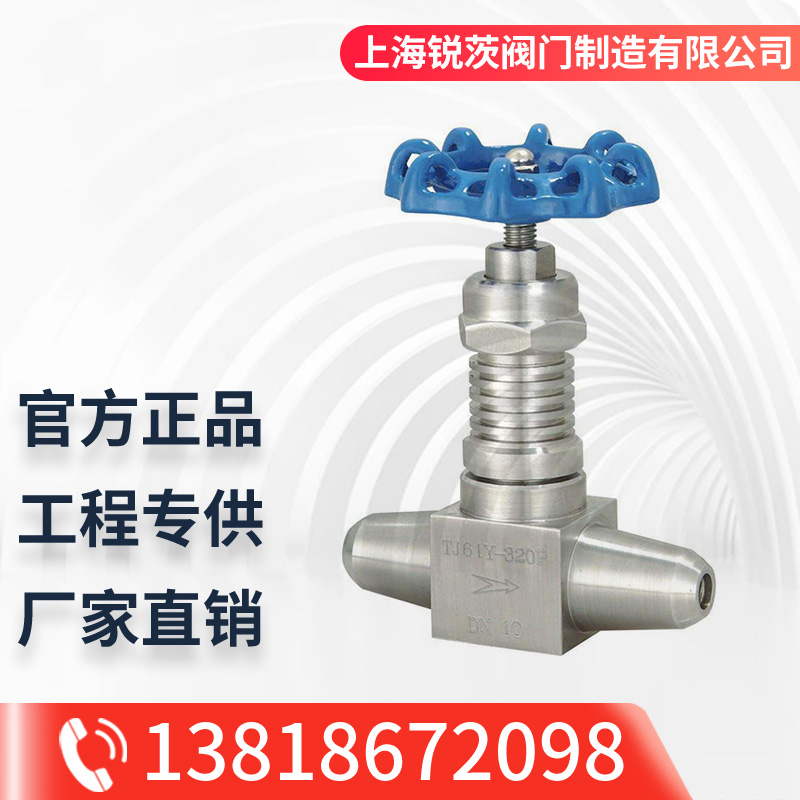

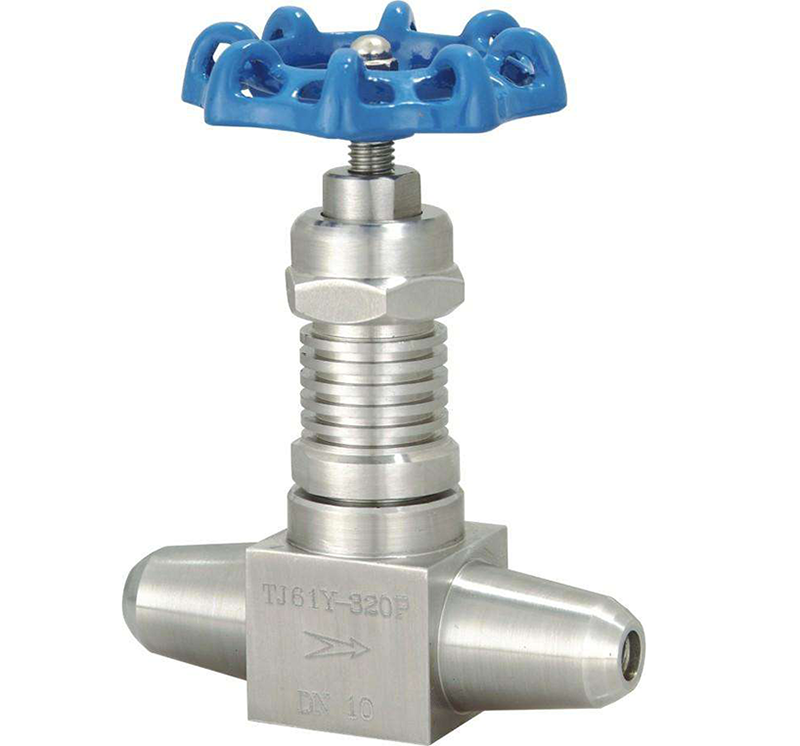

焊接式针型阀产品用途：
J61Y焊接式针型阀可分为对焊针型阀、承插焊针型阀。是适用于火力发电厂的蒸汽等高压高温管路上作为启闭机构。
焊接式针型阀产品的性能及优点：
J61Y焊接式针型阀阀体材料选用 碳钢不锈钢或耐热合金钢锻造密封面采用硬质合金堆焊而成。密封性能良好等优点是电站、油、化工装置和仪表测量管路中的一种先进连接方式的阀门。安装时应使介质的流向与阀体上的箭头方向一致。
焊接式针型阀技术规范：
1工作压力:≤10000PSI;
2使用温度:-29℃～+570℃;
3规格尺寸:￠6～￠25;
4连接形式:对焊、承插焊;
5结构特征:锥面活动阀瓣,带散热式;
6阀体材质:碳钢、不锈钢、铬钼钢等;
7适用介质:水、油、气等腐蚀性与非腐蚀性介质;
8制造标准: GB/T12224-2005、JB/T7747-1995;
9阀门检测及试验标准:JB/T9092-1999;
焊接式针型阀主要性能规范：
型号 | 公称压力PN Mpa | 试验压力PS(Mpa)_Test pressure | 工作压力(Mpa) Working pressure | 工作温度(OC) Working temps. | 适用介质Applicable medium | ||
壳体 | 密封(液)Seal | 密封(气)Seal | |||||
J61Y-17V | 17.0 | 25.5 | 18.7 | 0.6 | 17.0 | V≤570OC | 液化 水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc. |
FJ61Y-160P | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | P≤540OC | |
T61-320 | 32.0 | 48.0 | 35.0 | 0.6 | 32.0 | C≤425 OC | |
焊接式针型阀主要外形及连接尺寸：
型号 | 尺寸 Dimension | 重量(kg)Weight | ||||
Do | L | H | H1 | d | ||
6 | 80 | 100 | 100 | 110 | 6 | 1.20 |
10 | 80 | 120 | 100 | 110 | 8 | 1.50 |
15 | 100 | 130 | 120 | 130 | 12 | 1.70 |
20 | 120 | 145 | 150 | 165 | 15 | 2.60 |
25 | 140 | 170 | 165 | 190 | 18 | 4.2 |
