品牌:锐茨
起订:1件
发送询价
| 品牌 : | 锐茨 | 型号 : | GMJ11F,GMJ11H |
| 材质 : | 不锈钢 | 连接形式 : | 内螺纹 |
| 工作温度 : | 高温 | 压力环境 : | 高压 |
| 驱动方式 : | 手动 | 试验压力 : | 160 |
| 公称通径 : | DN15mm | 标准 : | 国标 |
| 流动方向 : | 单向 | 零部件及配件 : | 阀体 |
| 用途 : | 截止 | 适用介质 : | 水 |
| 类型(通道位置) : | 直角式 |
产品概述：

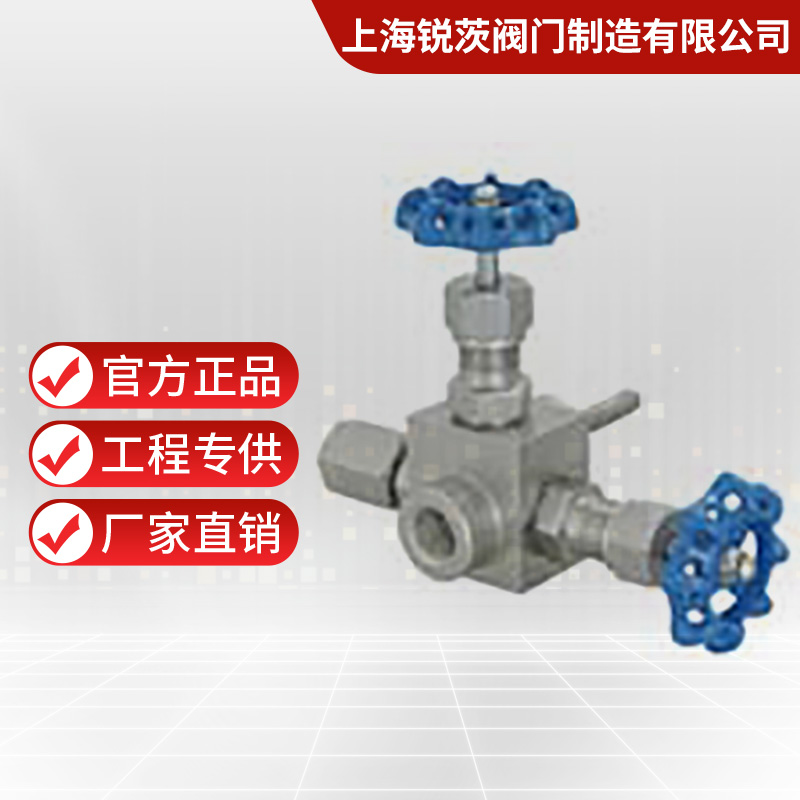

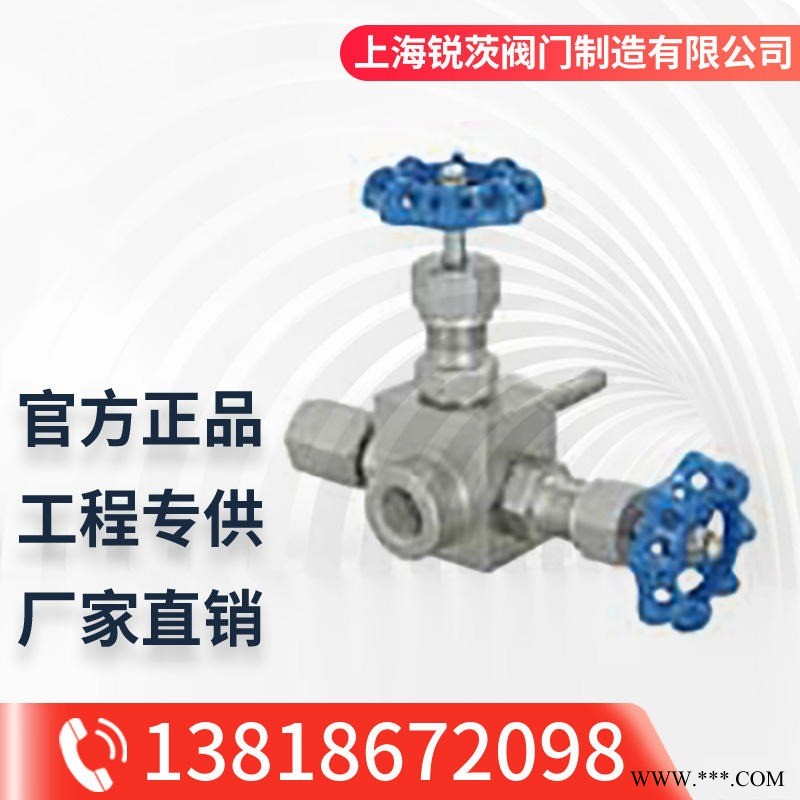

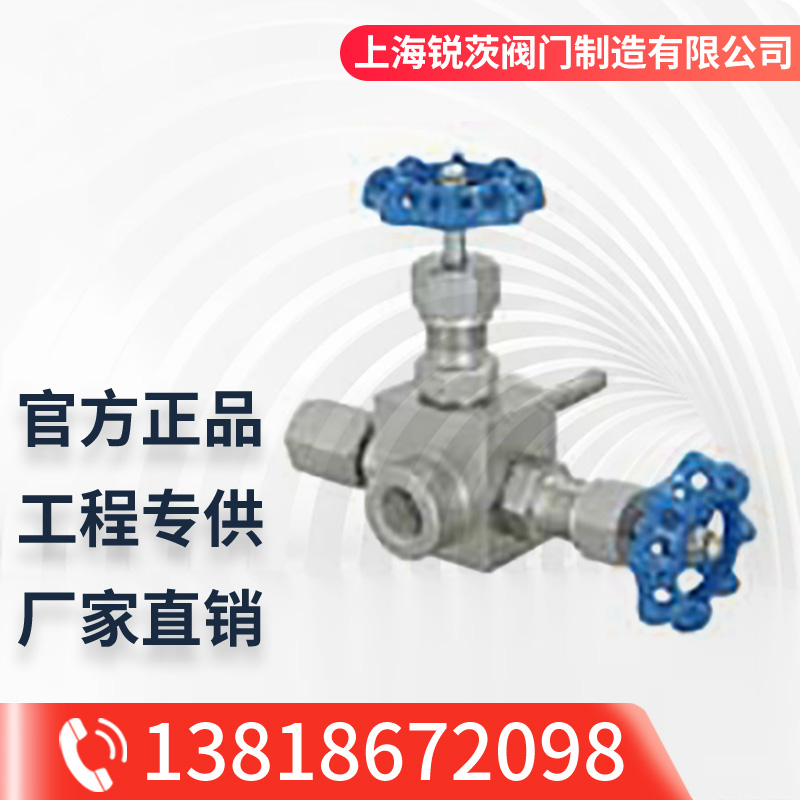

【GMJ11F,GMJ11H高密封取样阀】通过外加取样排放装置，保证了管路中压力表的正确安装使用，达到了放空、取样的目的。具有一阀两用的功能。该阀密封结构为硬软双质密封设计。密封面避开了介质的直接冲刷。本阀用于油田、化工、轻工、电力。冶金等装置的自控系统中。
应用规范：
1、设计制造：GB/T12224-1989；JB/ T7747-1995
2、连接形式：内螺纹连接
3、结构特征：硬软双密封副；浮动阀瓣
4、阀门检验和试验：GB/T13927-1992
5、材料：碳钢按GB/T12228-1989的规定
不锈钢GB/T1220-1989的规定
性能参数：
试验项目 | 压力值 |
公称压力 | 25 |
壳体试验 | 37.5 |
密封试验 | 27.5 |
气压试验 | 15 |
适用温度 | ≤180℃ |
适用介质 | 水、蒸气、油品等 |
连接尺寸：
规格 | M1 | M2 | φ | L | L1 | H | Do | 重量(kg) |
DN6 | M20×1.5 | G1/2 | φ10 | 70 | 153 | 110 | 63 | 2.9 |
