品牌:锐茨
起订:1件
发送询价
| 品牌 : | 锐茨 | 型号 : | J61Y |
| 连接形式 : | 法兰 | 材质 : | 锻钢 |
| 公称通径 : | DN15-50 | 适用介质 : | 水 |
| 压力环境 : | 低压 | 工作温度 : | 低温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 形态 : | 隔膜式 |
| 类型(通道位置) : | 二通式 |
产品概述：

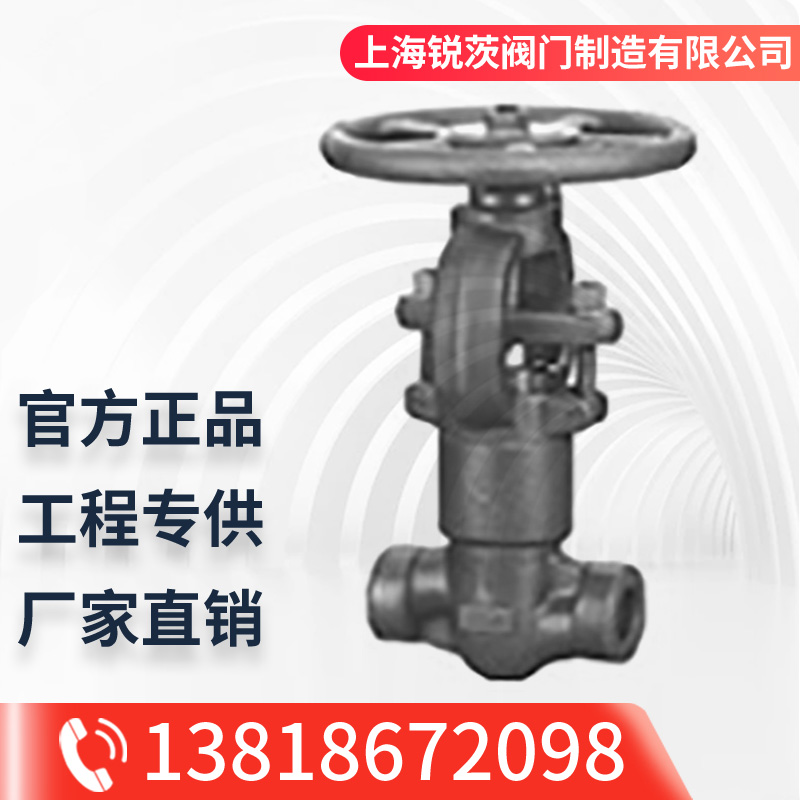

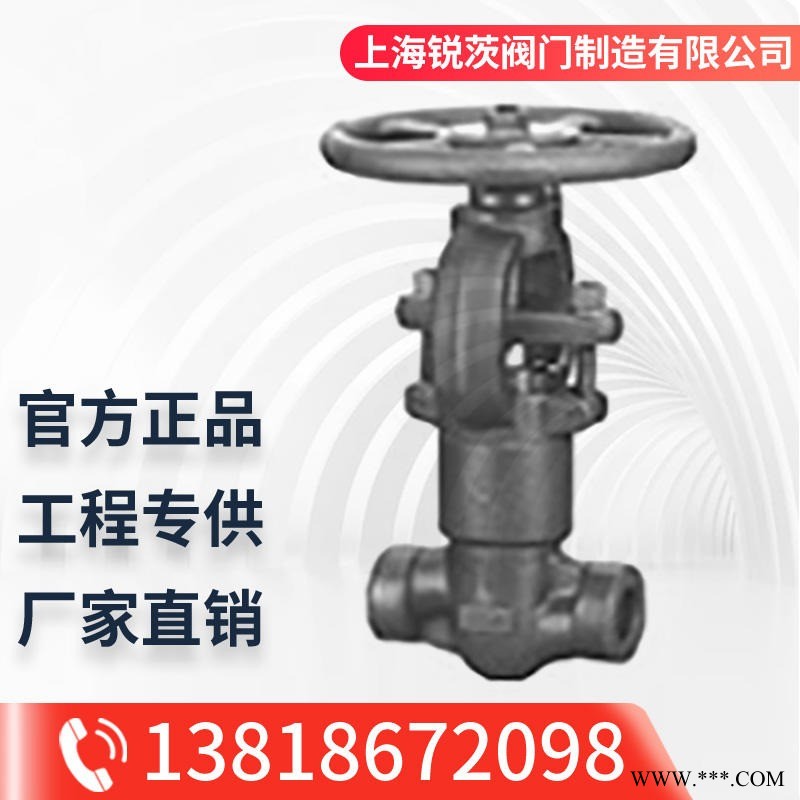

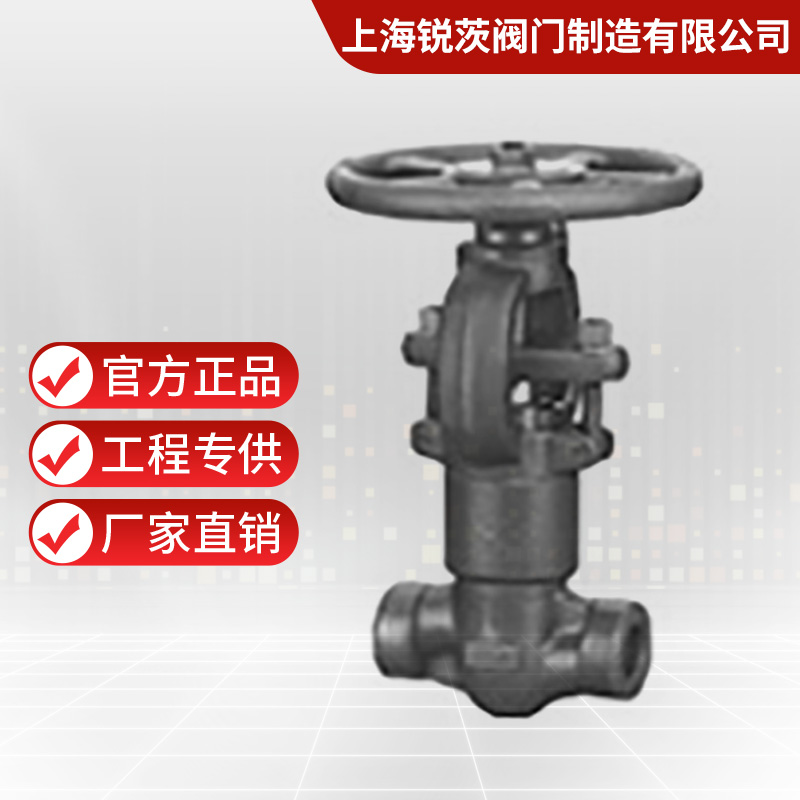

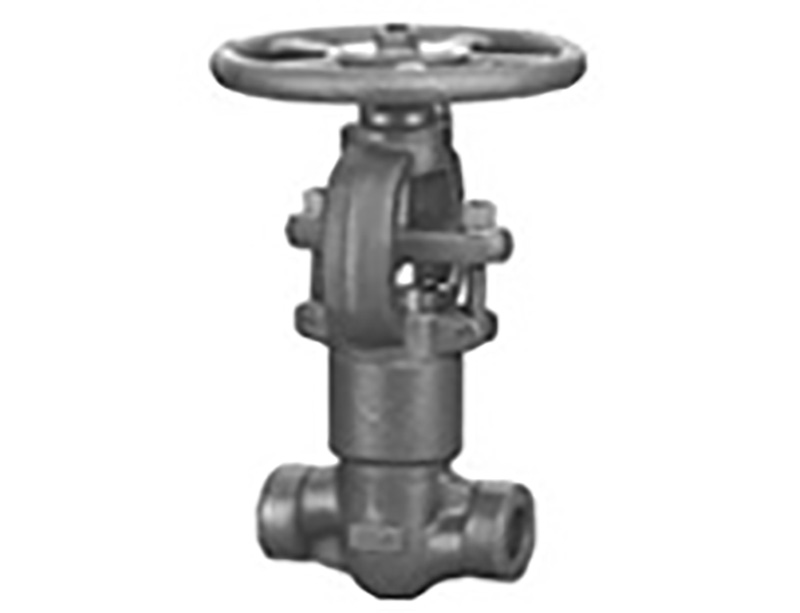

J61Y、锻钢自密封截止阀有三种阀盖设计，一是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，二是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。
结构设计和规范：
锻钢截止阀制造按API 602,BS5352,ANSI/ASME B16.34.
试验与验收按API 598,标识按照MSS SP-25.
结构型式：
1、全通径或缩径；
2、明杆带支架；
3、两端自动调心的填料压套；
4、用缠绕式垫片密封的螺栓型阀盖、螺纹密封焊接型阀盖，或自密封阀盖
5、本体倒密封；
6、承插焊接ANSI/ASME B16.11;
7、螺纹端(NPT端)按ANSI/ASME B1.20.1。
主要连接尺寸及重量：
NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
L | 900Lb-1500Lb | 140 | 140 | 140 | 178 | 178 | 216 |
2500Lb | 186 | 186 | 186 | 232 | 232 | 279 | |
H(开) | 333 | 333 | 333 | 408 | 408 | 524 | |
W | 160 | 160 | 180 | 200 | 250 | 280 | |
重量 | 900LB-1500LB | 11.2 | 10.5 | 10.1 | 21.0 | 19.6 | 40.4 |
2500LB | 12.3 | 11.6 | 10.8 | 28.0 | 26.4 | 43.8 | |
