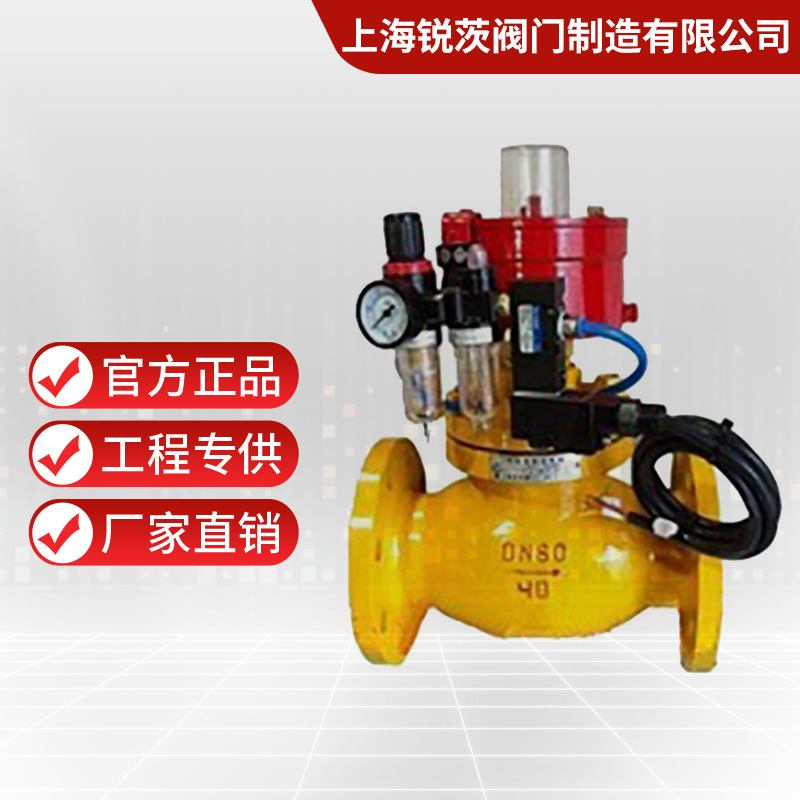

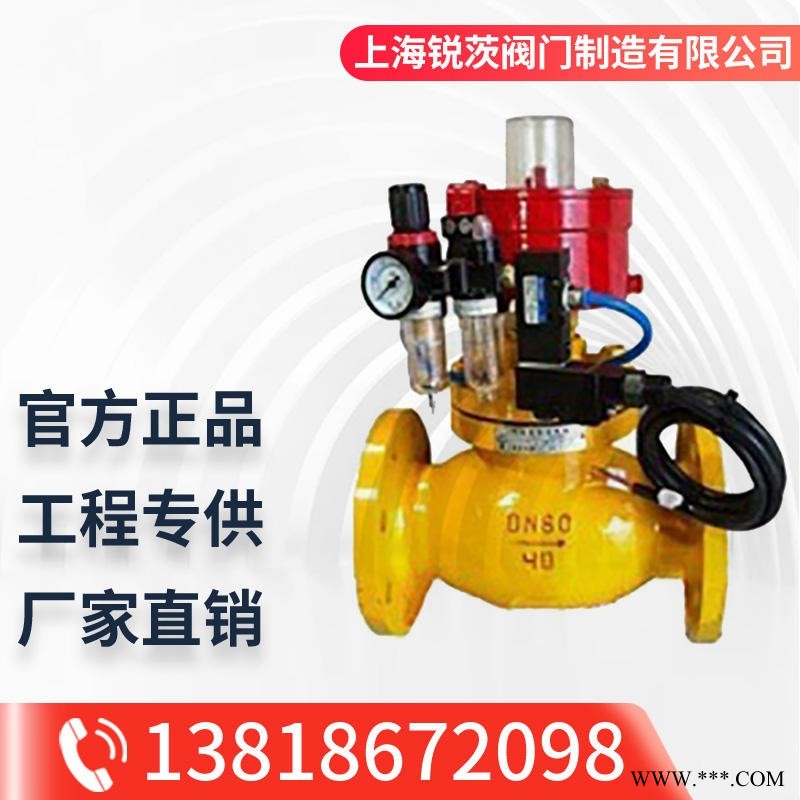

品牌:锐茨
起订:1件
| 品牌 : | 锐茨 | 型号 : | QA421F |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 类型(通道位置) : | 直通式 | 驱动方式 : | 气动 |
| 介质温度 : | 常温 | 工作压差 : | 常压 |
| 产品别名 : | 氨用紧急切断阀 | 适用范围 : | 液化气液体 |
| 流动方向 : | 双向 | 用途 : | 截止 |
| 适用介质 : | 液化气 | 压力环境 : | 常压 |
特点
切断阀是结合截止阀，止回阀,电磁阀和气动阀门的优点,具有结构简单，反应灵敏，动作可靠等特点。切断阀属于自动化系统中执行机构的一种阀门，由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成，接收调节仪表的信号，控制工艺管道内流体的切断、接通或切换。可广泛地应用在石油、化工、冶金等工业生产部门。气动紧急切断阀的气源要求经过滤的压缩空气，流经阀体内的介质应该是无杂质和无颗粒的气体。
工作原理
1.切断阀气源入口按装一只二位三通电磁阀，利用远程电器控制台控制阀门开关。
2.燃气泄漏报警器报警通电,电磁阀通电排气,阀门自动关闭.
3.手动控制电磁阀(按下红色卡子)排气,阀门自动关闭.
4.电气连接：插件(不分正负极)
5.线圈功率: ≤DN100,20℃时交流 AC220V,50Hz/24VA直流DC24V,/24W 线圈型号:MF-1(2≥DN100,20℃时交流AC220V,50Hz/90VA直流 DC24V,/85W
性能规范
压力等级: 2.5/4.0Mpa
气缸工作压力: ≤2.0Mpa
使用温度: -40~ 80℃
气缸使用介质: 氮气`无水空气
使用介质: 液化气,气体,液体
熔闭时间: ±70℃
关闭时间: ≤5秒
气缸开启压力: ≥0.5-0.7Mpa
阀体材料:碳素钢.不锈钢.304.316.316L
气缸， 活塞 球墨铸铁
密封圈，O型圈: 聚四氟乙烯，
弹簧: 50CrVA(弹簧钢)
类型：常开式.常闭式
安装注意事项
1.保管时将本阀的各个对外通路用塞子或盖板封闭，存放在干燥通风的室内，长期存放应经常检查，消除污垢，并在加工面上涂防锈油，防止锈蚀。
2.安装前应将本阀清除干净，将各螺纹连接处拧紧。
3.紧急切断阀采用止回阀原理，只能单想截断，安装时必须注意阀门标志，将要保护的一端作为阀门入口。阀门安装方向：高进低出。
4.订货须注明法兰密封面形式，压力等级及连接标准。
