| 品牌 : | 锐茨 | 型号 : | JJM8 |
| 材质 : | 不锈钢 | 连接形式 : | 内螺纹 |
| 工作温度 : | 常温 | 压力环境 : | 高压 |
| 驱动方式 : | 手动 | 试验压力 : | 32MPA |
| 公称通径 : | DN6-40 | 标准 : | 国标 |
| 流动方向 : | 单向 | 零部件及配件 : | 阀体 |
| 用途 : | 截止 | 适用介质 : | 水 |
| 类型(通道位置) : | 三通式 |

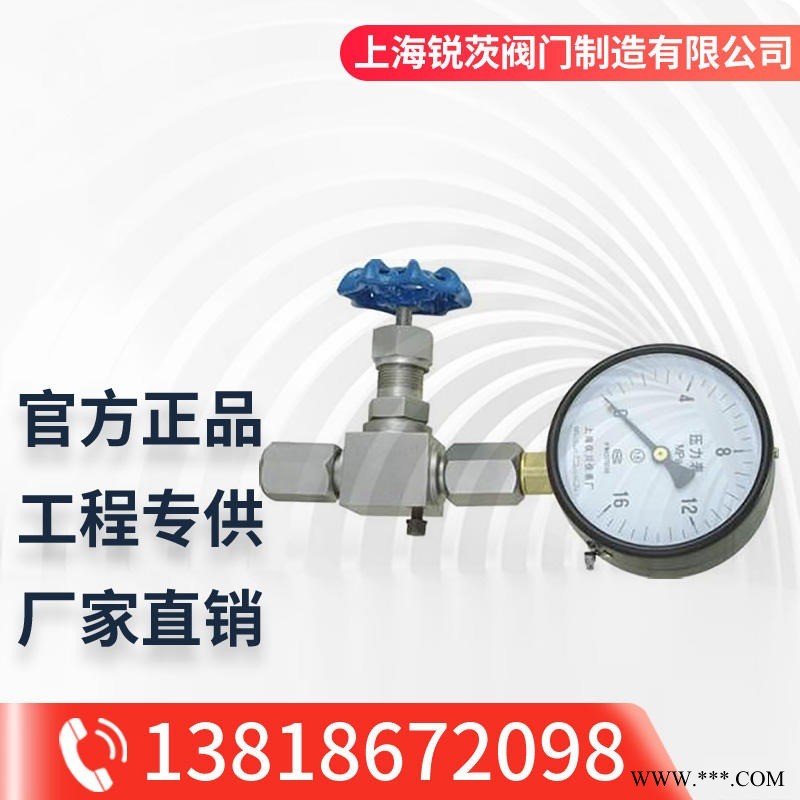

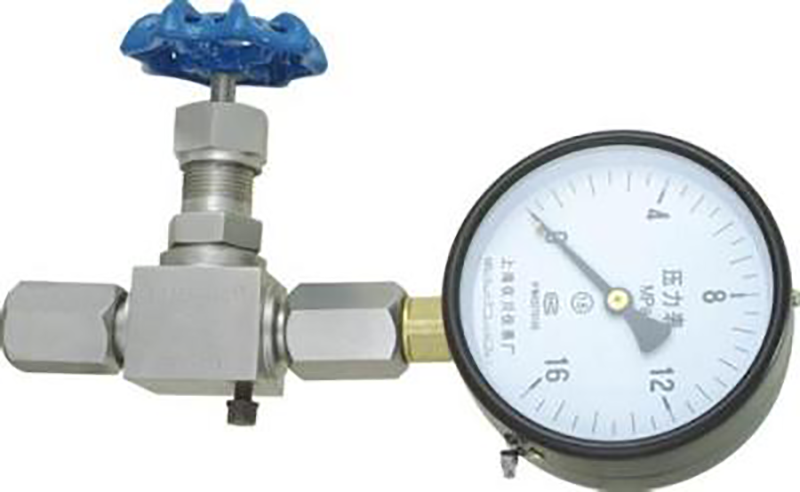

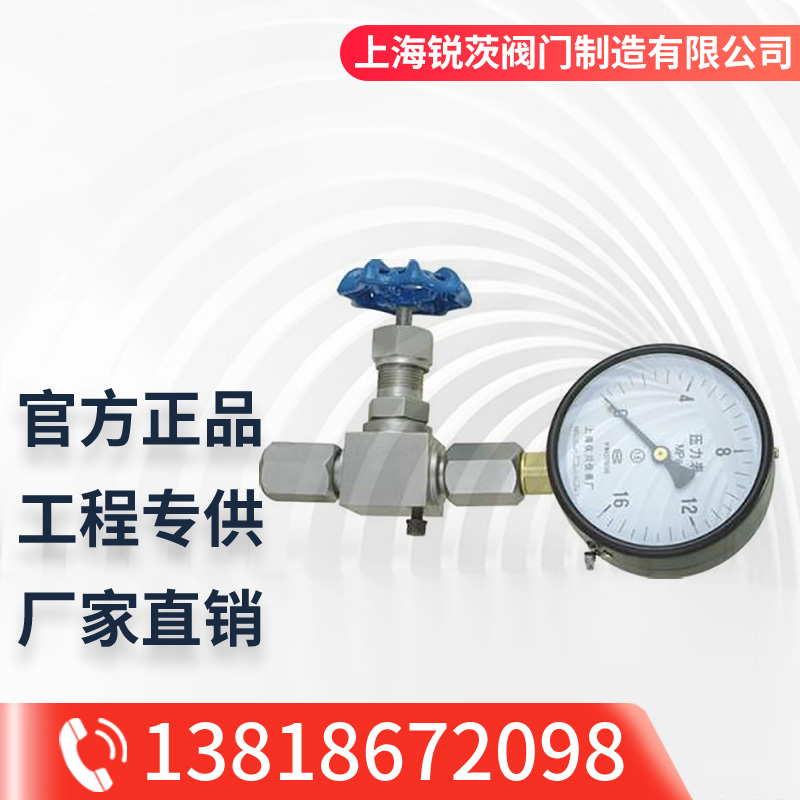

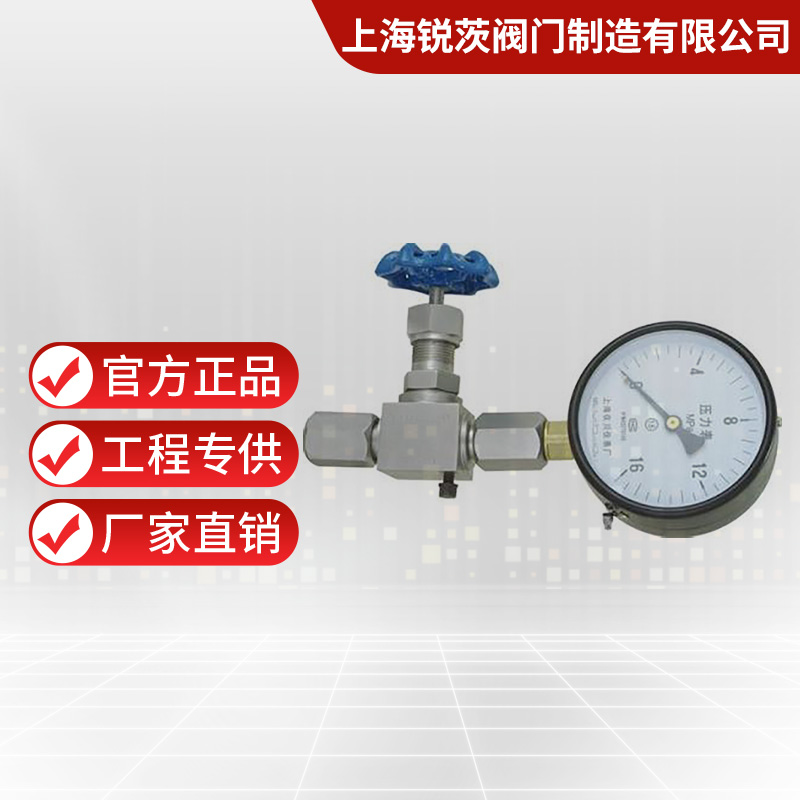

JJM8压力表针型阀产品概述：
JJM8压力表针型阀是仪表测量管路系统中重要组成部分， 其功用是作开启或切断管道通路用。针型阀的阀芯就是一个很尖的圆锥体，好象针一样插入阀座，由此得名。针型阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。
针型阀主要性能规范
型号 | 公称压力(MPa) | 试验压力(MPa) | 工作压力(MPa) | 工作温度(℃) | 适用介质 | ||
壳体 (MPa) | 密封 (液) | 密封 | |||||
JJM8-160P
| 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | P≤540℃ | 气水、酸、蒸汽、油品等 |
C≤425℃ | |||||||
针型阀主要外型及连接尺寸
型号 | 公称直径(mm) | 尺寸 | 重量(Kg) | ||||||
L | L1 | Do | H | H1 | M1 | M2 | |||
JJM8-160 | 116 | 85 | 65 | 116 | 128 | M20×1.5左 | M20×1.5右 | 1.0 | |
