| 品牌 : | 锐茨 | 型号 : | DSZ64H |
| 连接形式 : | 法兰 | 主体材料 : | 铸钢 |
| 公称通径 : | DN50-600 | 适用介质 : | 水 |
| 密封形式 : | 软密封型 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 配件 |
| 用途 : | 截止 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |

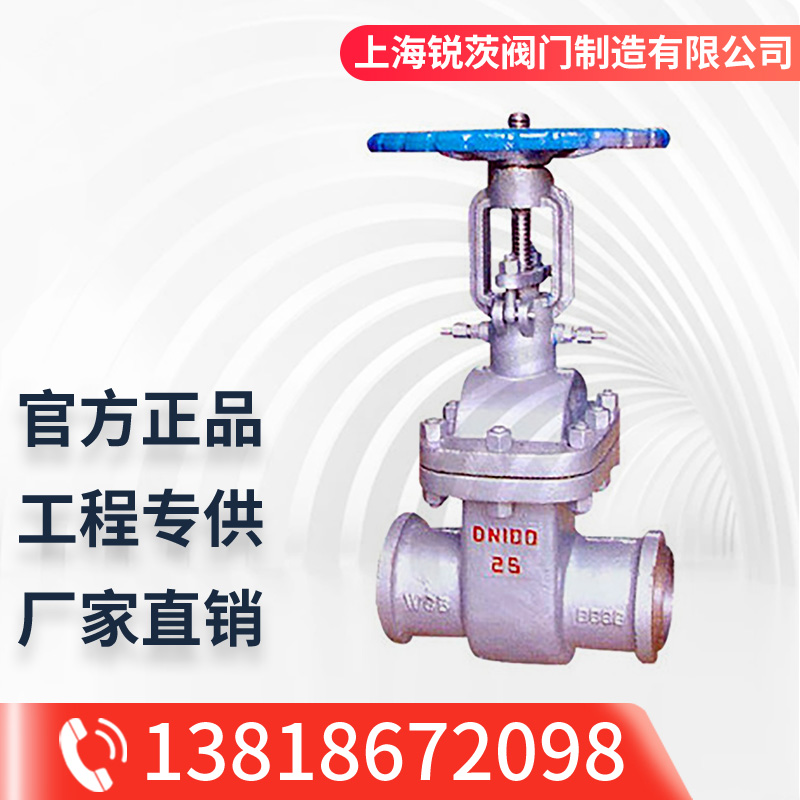

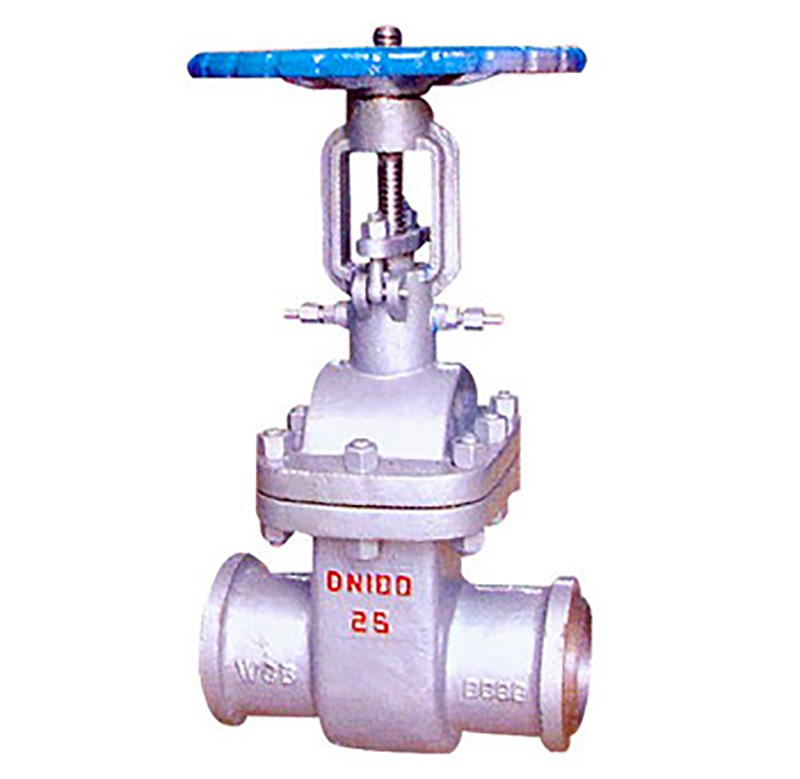

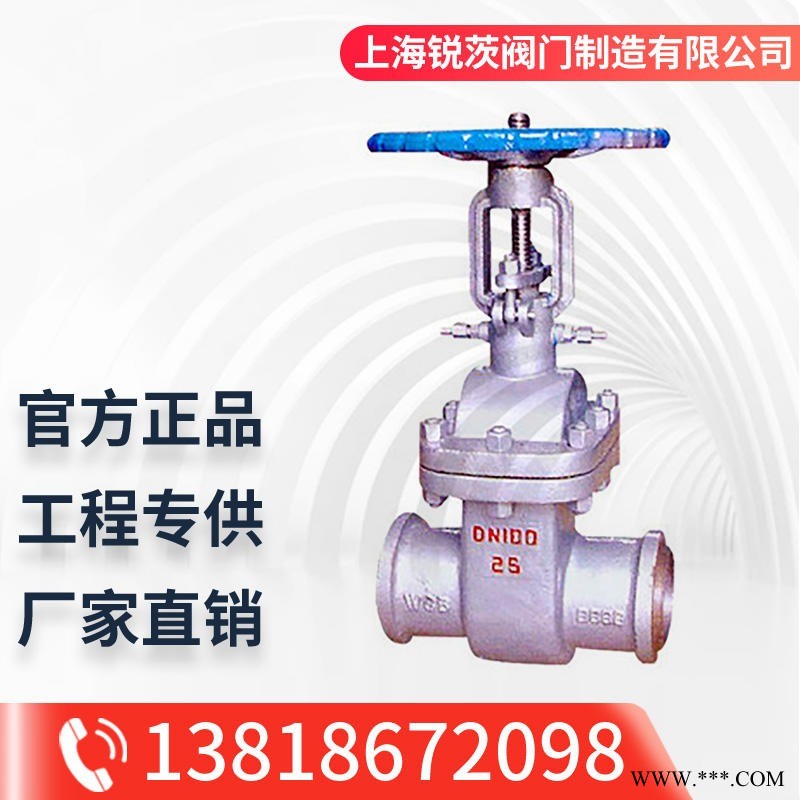

焊接水封闸阀的结构特点及用途：
1 、本产品的阀盖填料室具有水密封结构，当接口通入压力0、6-1Mpa 的水时，可使系统与 大气隔离，保证系统具有良好的气密性。
2 、 DS/Z 型系列采用双闸板双向弹性密封、启闭灵活、迅速、密封可靠。
3 、产品结构简单、紧凑合理、检修方便，使用寿命长
4 、在管路上坐启闭装置用，必须处于全开或半开状态，不得用于调节流量。
5 、阀门连接形式分法兰、焊接两种，驱动方式为手动、电动两种。
6 、 DS 系列水封阀门适用于公称压力 ≦10.0Mpa ，工作温度 ≦ 425℃ ，工作介质为水、蒸汽、 油田和非腐蚀性气体的管路上作启闭装置用，尤其适用于火电厂汽机真空冷凝系统。
焊接水封闸阀使用范围：
产品类别 | 适用温度/℃ | 适用介质 |
碳钢型(C) | ≤425 | 水、蒸汽、油品、非腐蚀性气体 |
合金钢(I) | ≤540 | |
CF8(P) | ≤200 | 弱腐蚀性介质 |
装尺寸及重量：
| GB1.6Mpa | ||||||||||||||
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 250 | 270 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 |
| H | 334 | 440 | 495 | 575 | 585 | 610 | 740 | 865 | 995 | 1135 | 1525 | 1615 | 1660 | 1745 |
| Do | 250 | 250 | 300 | 350 | 350 | 350 | 400 | 400 | 450 | 500 | 500 | 600 | 600 | 700 |
