品牌:锐茨
起订:1件
发送询价
| 品牌 : | 锐茨 | 型号 : | Z11H |
| 连接形式 : | 螺纹 | 主体材料 : | 铸铁 |
| 公称通径 : | DN15-50 | 适用介质 : | 水 |
| 密封形式 : | 自密封 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 配件 |
| 用途 : | 截止 | 压力环境 : | 高压 |
| 工作温度 : | 高温 | 类型(通道位置) : | 直动式 |

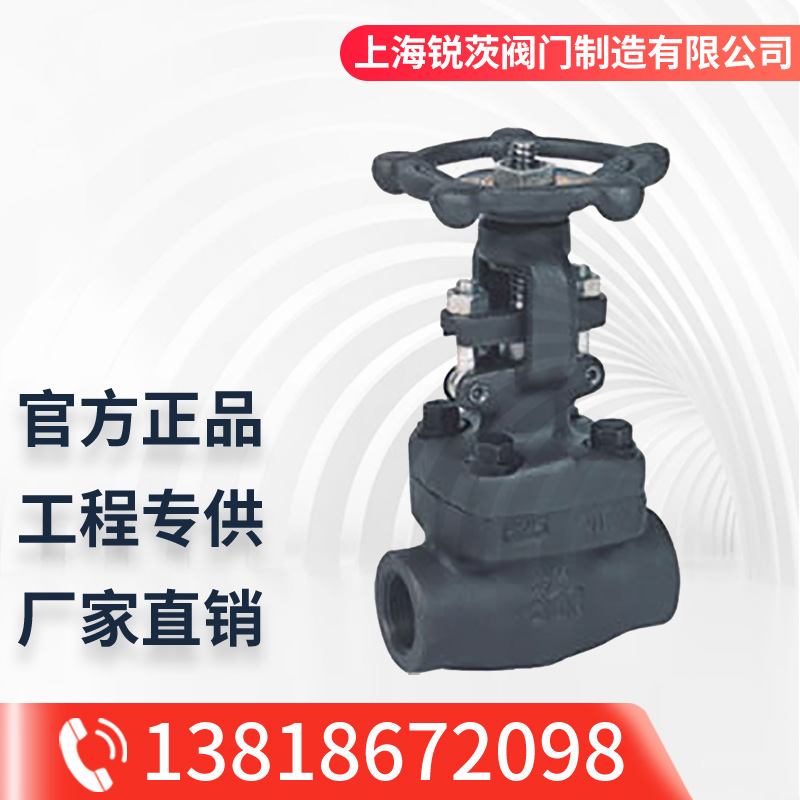

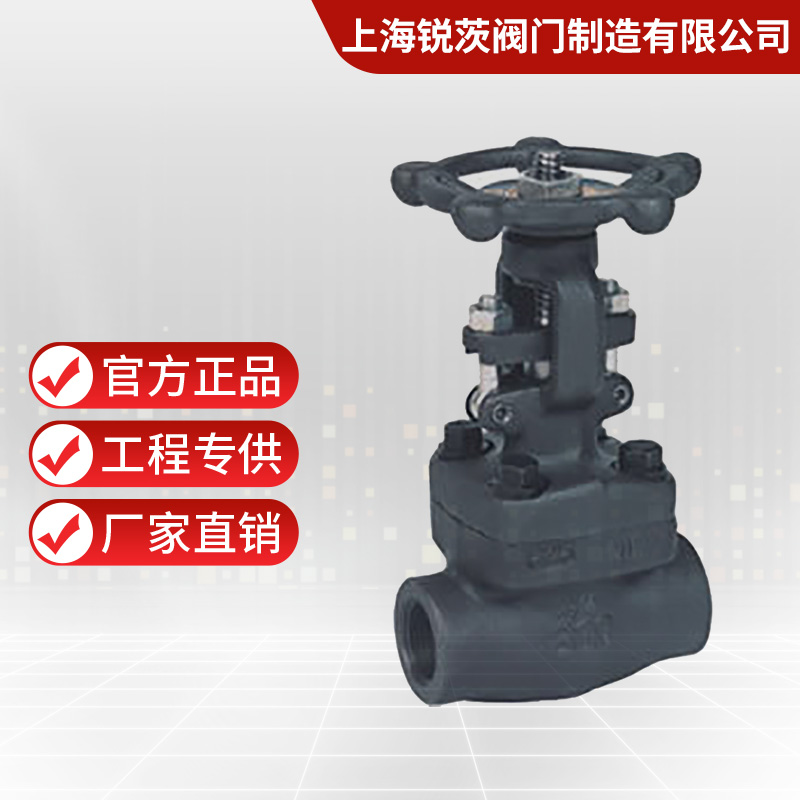

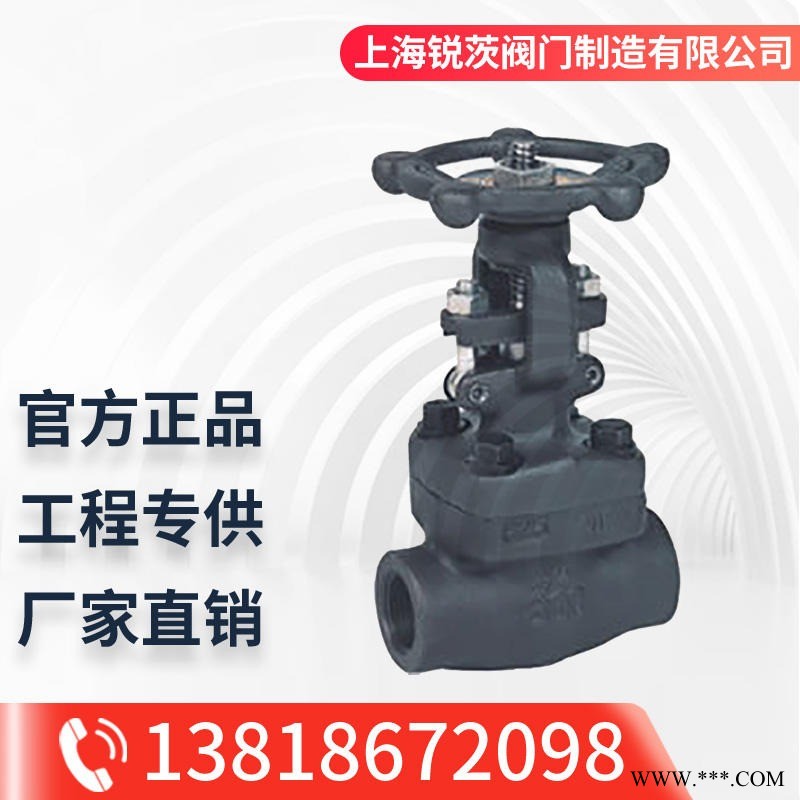

内螺纹与承插焊闸阀详细介绍:
内螺纹与承插焊闸阀有三种阀盖设计， 种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接， 种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。
内螺纹与承插焊闸阀的结构设计和规范：
内螺纹与承插焊闸阀制造按API 602,BS5352,ANSI B16.34.
试验与验收按API 598,标识按照MSS SP-25.
内螺纹与承插焊闸阀结构型式如下：
1.全通径或缩径；
2.明杆带支架；
3.两端自动调心的填料压套；
4.用缠绕式垫片的螺栓型阀盖、螺纹密封焊接型阀盖，或自密封阀盖
5.本体倒密封；
6.承插焊接ANSI/ASME B16.11;
7.螺纹端（NPT端）按ANSI/ASME B1.20.1。
内螺纹与承插焊闸阀尺寸和重量表 Dimensions（mm）and Weights（Kg）
| 通径 | 缩径RB | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | ||
| NPS | 全径FB | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | ||
L
| 150～800Lb | 79 | 79 | 92 | 111 | 120 | 120 | 140 | 178 | |
| 900Lb | 79 | 92 | 111 | 120 | 120 | 140 | 178 | 210 | ||
| 1500Lb | 111 | 111 | 111 | 114 | 120 | 140 | 162 | 210 | ||
H（OPEN）
| 150～800Lb | 158 | 158 | 169 | 197 | 236 | 246 | 283 | 330 | |
| 900～1500Lb | 169 | 197 | 197 | 236 | 246 | 283 | 330 | 354 | ||
| W | 150～800Lb | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
| 900～1500Lb | 100 | 125 | 125 | 160 | 160 | 180 | 200 | 240 | ||
Weights | Bolted | 150～800Lb | 2.1 | 2.0 | 2.3 | 4.3 | 5.9 | 6.9 | 11.1 | 15.2 |
| 900～1500Lb | 2.5 | 4.3 | 4.2 | 6.6 | 8.8 | 12.5 | 17.2 | 23.5 | ||
| Welded | 150～800Lb | 1.8 | 1.7 | 2.0 | 3.8 | 5.1 | 6.1 | 10.2 | 14.2 | |
| 900～1500Lb | 2.4 | 4.2 | 4.0 | 6.3 | 8.7 | 12.1 | 17.2 | 22 | ||
