Z1仿、Z2仿系列带吹扫孔闸阀 水渠闸门U型渠闸板水闸 带吹扫孔闸阀 锐茨阀门

价格:￥10.00/件
品牌:锐茨
起订:1件

发送询价

品牌 :	锐茨	型号 :	Z1仿、Z2仿
连接形式 :	焊接	主体材料 :	铸铁
公称通径 :	DN50-400	适用介质 :	水
密封形式 :	软密封型	标准 :	国标
外形 :	中型	流动方向 :	单向
驱动方式 :	手动	零部件及配件 :	配件
用途 :	截止	压力环境 :	常压
工作温度 :	常温	类型(通道位置) :	二通式

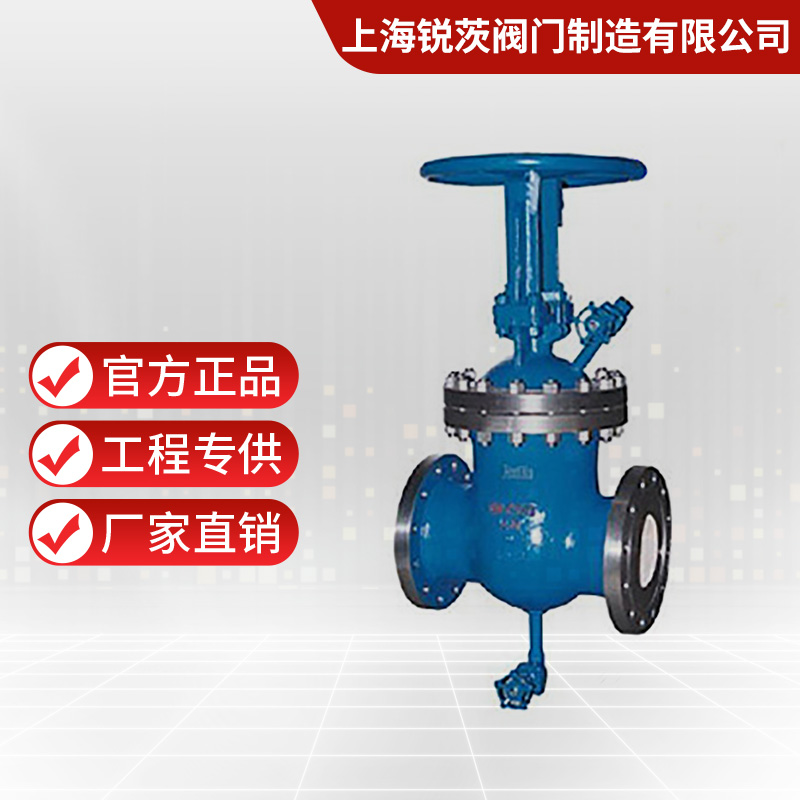

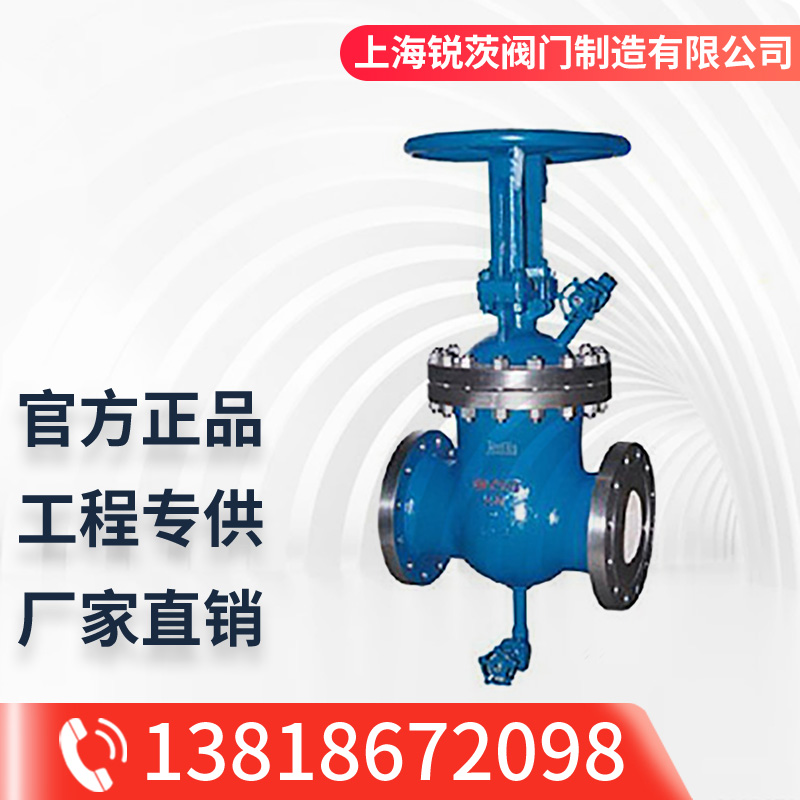

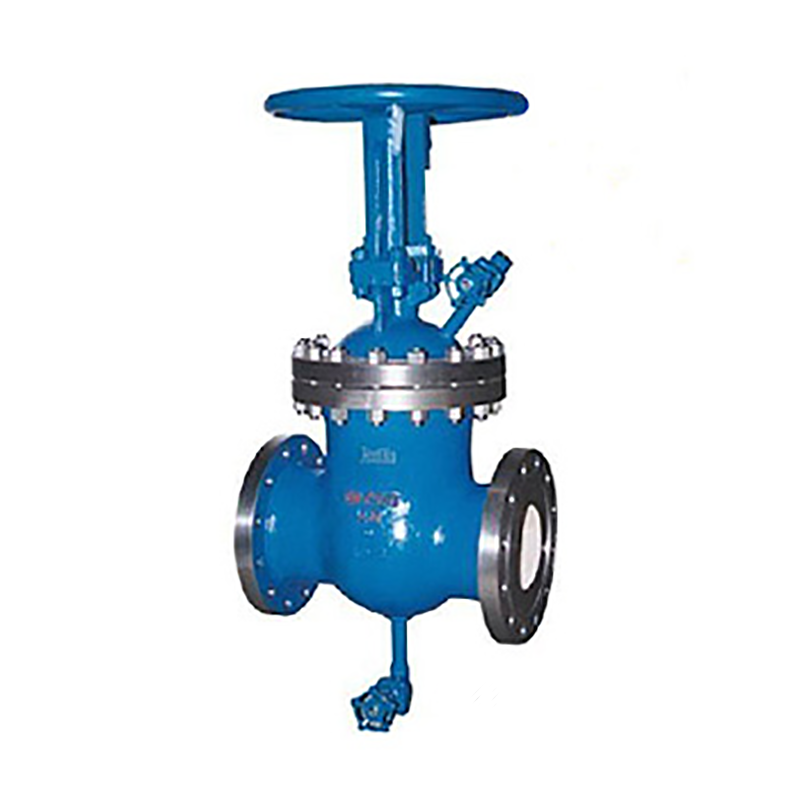

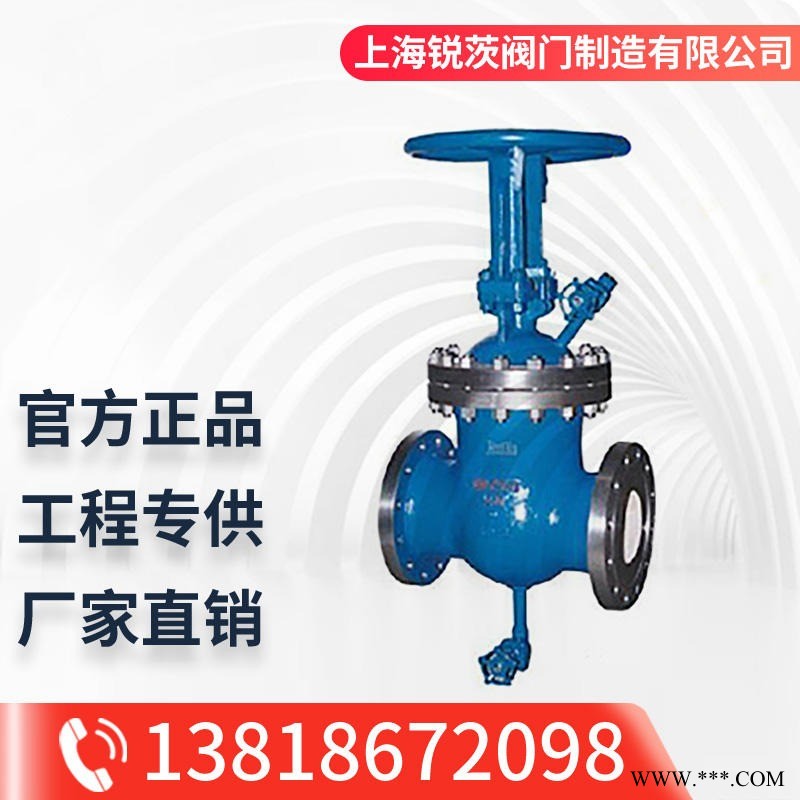

一、带吹扫孔闸阀概述

Z1/2仿41Y带吹扫孔闸阀广泛应用于水处理、化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。产品畅销全国各地及东南亚地区, 的质量， 的服务，深得用户的信赖和广泛的赞誉。

特点

1.本系列闸阀主体为楔式单闸板双向密封、结构简单、紧凑、密封可靠。
2.吹扫装置可对易结焦、颗粒状介质的管路、阀门等进行清洗、冲刷、有效地提高系统的使用寿命。
3.Z1仿、Z2仿系列带吹扫闸阀也适用于水、蒸汽、烟气、油品或雾状、粉末状、颗粒状等介质的管路上，作为起闭装置用，尤其适用于石化行业输油和催化裂变系统，起着启闭、清洗冲刷管道的作用。

主要尺寸及重量

公称通径DN（mm）	主要外形尺寸及连接尺寸（mm）												Z1仿重量（kg）	Z2仿重量（kg）
	L	H	D	D1	D2	b	f	D6	f2	F	z-d	Do
Z1 Z2仿41Y-16C   Z1 Z2仿41Y-16I   Z1 Z2仿41Y-16PI   Z1 Z2仿41Y-16PII
50	250	362	160	125	100	16	3	-	-	195	4-18	250	29	32
65	270	395	180	145	120	18	3	-	-	202	4-18	250	33	36
80	280	426	195	160	135	20	3	-	-	210	8-18	300	46	49
100	300	470	215	180	155	20	3	-	-	225	8-18	300	63	66
125	325	520	245	210	185	22	3	-	-	242	8-18	350	98	102
150	350	590	280	240	210	24	3	-	-	260	8-18	350	125	128
200	400	725	335	295	265	26	3	-	-	283	12-23	400	185	188
250	450	865	405	355	320	30	3	-	-	310	12-25	450	260	263
300	500	1000	460	410	375	30	3	-	-	340	12-25	550	365	368
350	550	1140	520	470	435	34	4	-	-	372	16-25	600	498	502
400	600	1285	580	525	485	36	4	-	-	405	16-30	650	685	688
Z1 Z2仿41Y-25C   Z1 Z2仿41Y-25I   Z1 Z2仿41Y-25PI   Z1 Z2仿41Y-25PII
50	250	362	160	125	100	20	3	-	-	195	4-18	250	31	34
65	270	395	180	145	120	22	3	-	-	202	8-18	250	35	38
80	280	426	195	160	135	22	3	-	-	210	8-18	300	47	50
100	300	470	230	190	160	24	3	-	-	225	8-23	300	65	68
125	325	520	270	220	188	28	3	-	-	242	8-25	350	100	103
150	350	590	300	250	218	30	3	-	-	260	8-25	350	130	133
200	400	725	360	310	278	34	3	-	-	283	12-25	400	195	198
250	450	865	425	370	232	36	3	-	-	310	12-30	450	275	278
300	500	1000	485	430	390	40	4	-	-	340	16-30	550	392	395
350	550	1140	550	490	448	44	4	-	-	372	16-34	650	535	538
400	600	1285	610	550	505	48	4	-	-	405	16-34	700	742	745
