| 品牌 : | 锐茨 | 型号 : | Z61Y、Z11Y |
| 连接形式 : | 焊接 | 主体材料 : | 锻钢 |
| 公称通径 : | 15-50（mm） | 适用介质 : | 水、蒸汽、油品等 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 配件 |
| 用途 : | 流量控制 | 压力环境 : | 高压 |
| 工作温度 : | 高温 | 类型(通道位置) : | 直通式 |

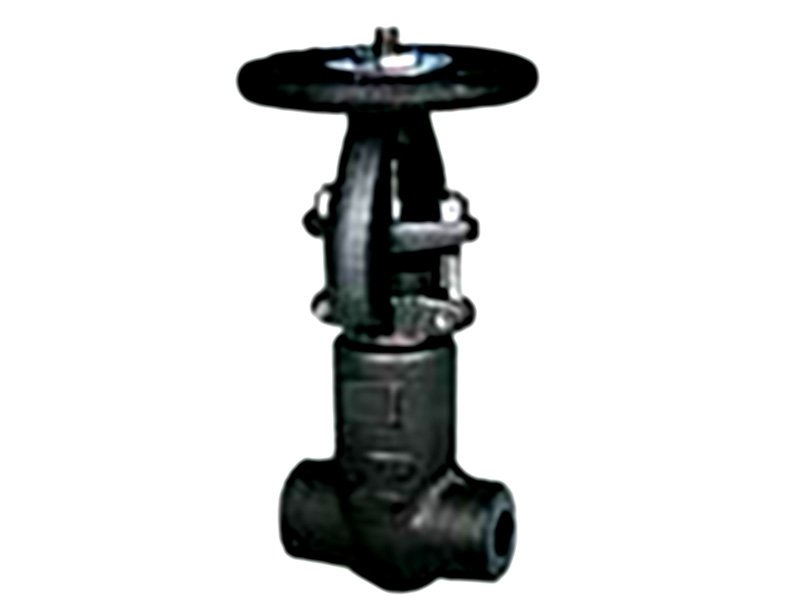

高温高压锻钢闸阀产品简介：
高温高压焊接闸阀启闭件是刚性实心闸板，闸板的运动方向与流体方向相垂直，可作全开或全关用，阀体采用整体锻造，非常适合高温高压工况用。闸阀流体阻力小，密封面受介质的冲刷和侵蚀小，开闭较省力，介质流向不受限制，不扰流、不降低压力，形体简单，结构长度短，制造工艺性好，适用范围广。
高温高压锻钢闸阀工作原理：
高温高压焊接闸阀中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。支管两端为焊接结构，适应不同的接管要求。闸板和阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成，耐磨、耐高温，耐腐蚀，抗擦伤性能好。阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性。启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。焊接连接的闸阀适用于公称压力42.0Mpa工作温度≤600℃的石油、化工、火力电站等各种工况的管路上，切断或接通介质。
高温高压锻钢闸阀产品特点：
★中腔采用压力自紧式密封结构，内腔压力越高密封性能越好支管两端为焊接连接适应不同的接管要求。
★闸板和阀座的密封面采用 司太立（ stellite ）钴基硬质合金堆焊而成运动密封硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好使用寿命长。
★阀杆经调质和表面氮化处理-有良好的抗腐蚀性和抗擦伤性。
尺寸（mm)和重量（Kg）
NPS | 缩径 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | / |
全径 | / | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | |
L | 79 | 79 | 92 | 111 | 120 | 120 | 140 | 178 | |
H（开） | 158 | 158 | 169 | 197 | 236 | 246 | 283 | 330 | |
W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
重量 | 螺栓式 | 2.1 | 2.0 | 2.3 | 4.3 | 5.9 | 6.9 | 11.1 | 15.2 |
焊接式 | 1.8 | 1.7 | 2.0 | 3.8 | 5.1 | 6.1 | 10.2 | 14.2 | |
