品牌:锐茨
起订:1件
| 品牌 : | 锐茨 | 型号 : | zm45x |
| 连接形式 : | 法兰 | 主体材料 : | 铸铁 |
| 公称通径 : | 40-500 | 适用介质 : | 水 |
| 密封形式 : | 软密封型 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 配件 |
| 用途 : | 截止 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |

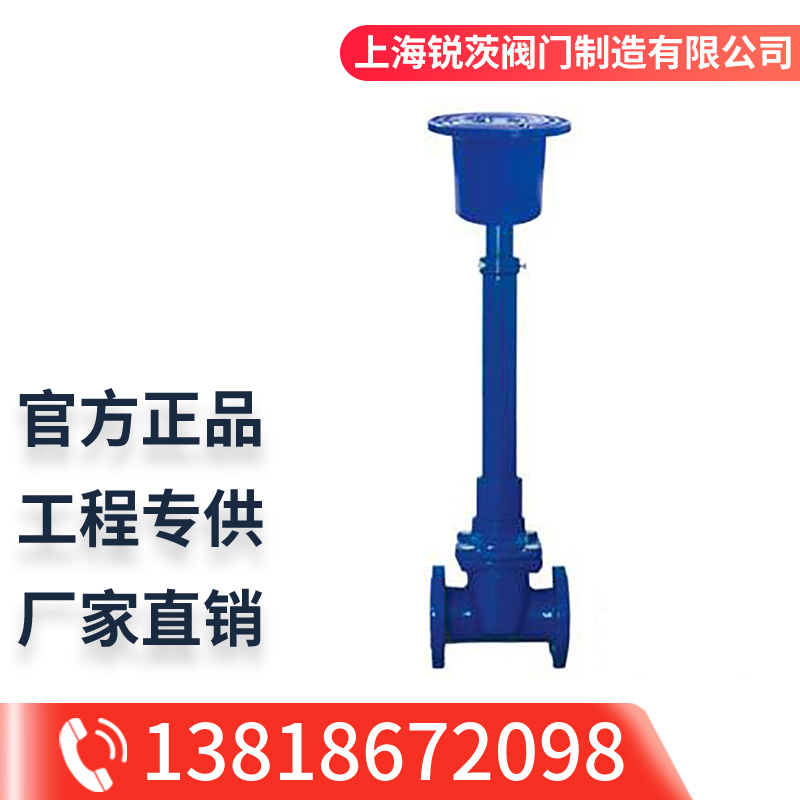

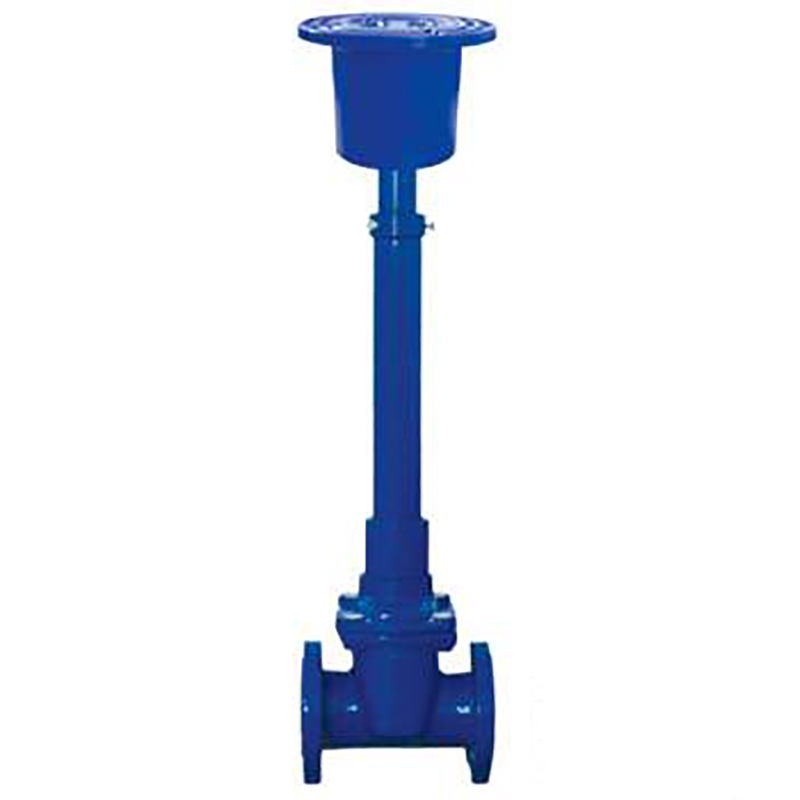

直埋式弹性座封闸阀RVZM/MZ45X采用可以免维护及延长阀杆的设计方案,一次性地埋,避免阀井昂贵的造价及道路多次改造和阀门更换带来的巨大投资,美化道路环境,耐辗压,避免井盖丢失造成安全事故.阀杆可根据阀井深度灵活订做,阀杆顶部设有阀门开关显示,可加装信号远传装置,阀门误开关锁闭装置.
1、整体阀盖暗杆设计，结构紧凑；阀杆螺母与闸板两体结构，无卡阻现象发生；直通道，无泄留凹腔；阀杆密封采用“O”形密封圈。
2、防腐性能，壳体内，外表面喷涂环氧树脂，需要时内表面衬搪瓷；连接螺栓采用内六角螺栓，顶部胶封。
3、可靠的卫生性环氧树脂符合卫生标准GB/T17219-1998，闸板整体包覆符合卫生检验的橡胶；阀杆、阀杆螺母等零件采用不受水腐蚀的不锈钢或青铜等到材料。 适用饮用水、给排水、污水处理、煤气、工业以及食品等行业。
技术参数：
型号 | MZ45X-10 | MZ45X-16 |
公称压力 | 1.0MPa(10kgf/cm2) | 1.6MPa(16kgf/cm2) |
公称通径 | 40～500mm | 40～500mm |
井管长度 | 0.3～2m | 0.3～2m |
井管伸缩调整量 | 0.2～1m | 0.2～1m |
密封实验压力 | 1.1MPa(11kgf/cm2) | 1.76MPa(17.6kgf/cm2) |
强度实验压力 | 1.5MPa(15kgf/cm2) | 2.4MPa(24kgf/cm2) |
适用温度 | ≤120℃ | ≤120℃ |
适用介质 | 水、油及其他非腐蚀性流体 | 水、油及其他非腐蚀性流体 |
驱动方式 | 手动、电动 | 手动、电动 |
亦可根据客户要求，提供具有特殊技术参数的产品 | ||
适用范围：
可用于城镇给排水管网、小区给排水、小区水暖、园林绿化、石油、铁路、电厂、环保等行业。
阀门材料表：
阀体 | 灰铸铁、球墨铸铁 |
闸板 | 灰铸铁、球墨铸铁、NBR、EPDM |
阀盖 | 灰铸铁、球墨铸铁 |
阀杆、加长操作杆 | 不锈钢 |
密封套 | 黄铜 |
阀杆螺母 | 黄铜 |
密封圈 | NBR |
保护管伸缩部分 | 钢管加两层防腐处理 |
阀盒、盒盖 | 灰铸铁、球墨铸铁 |
