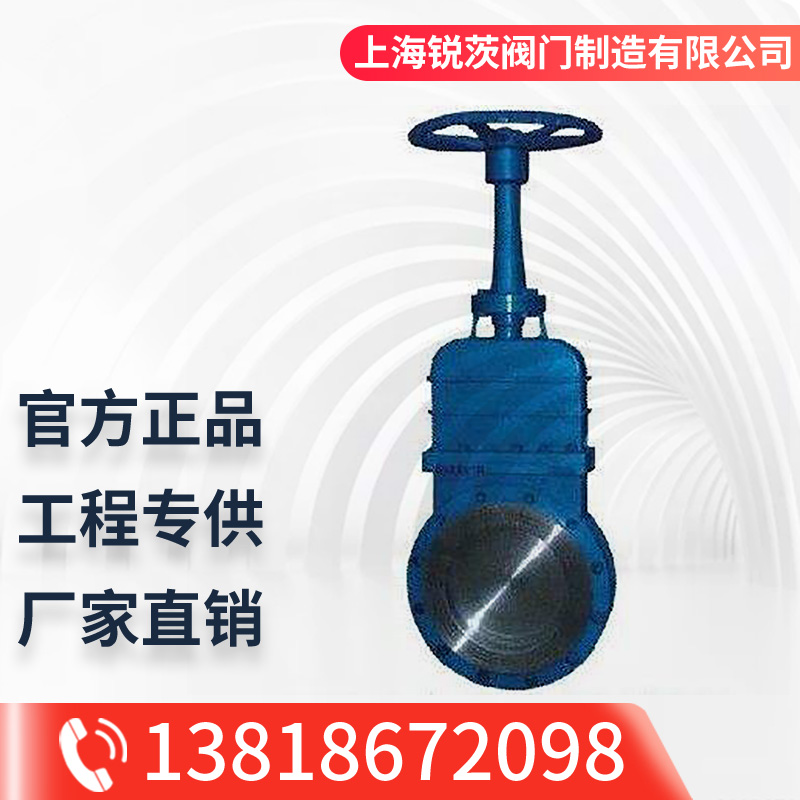

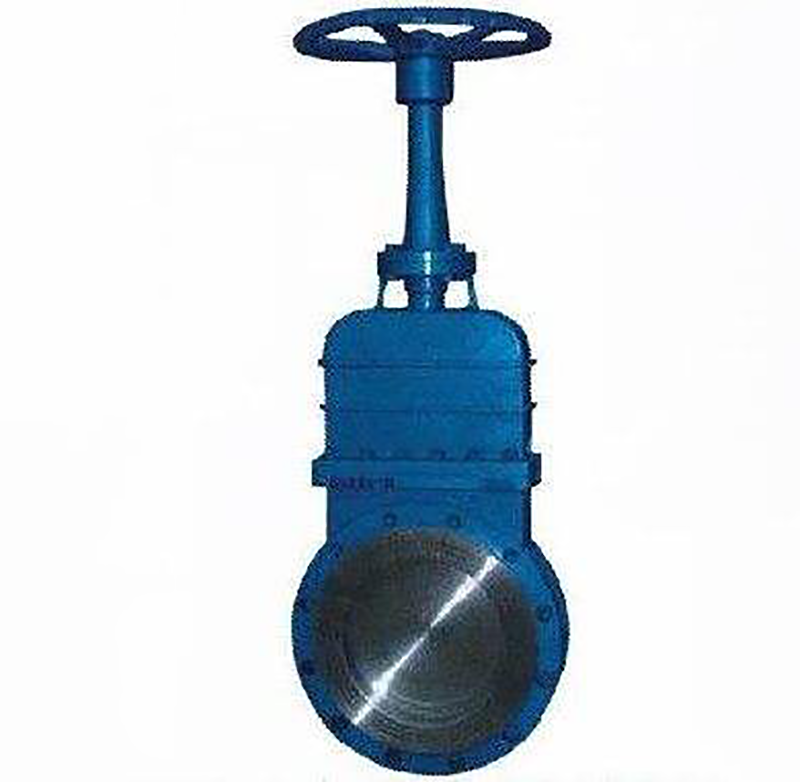

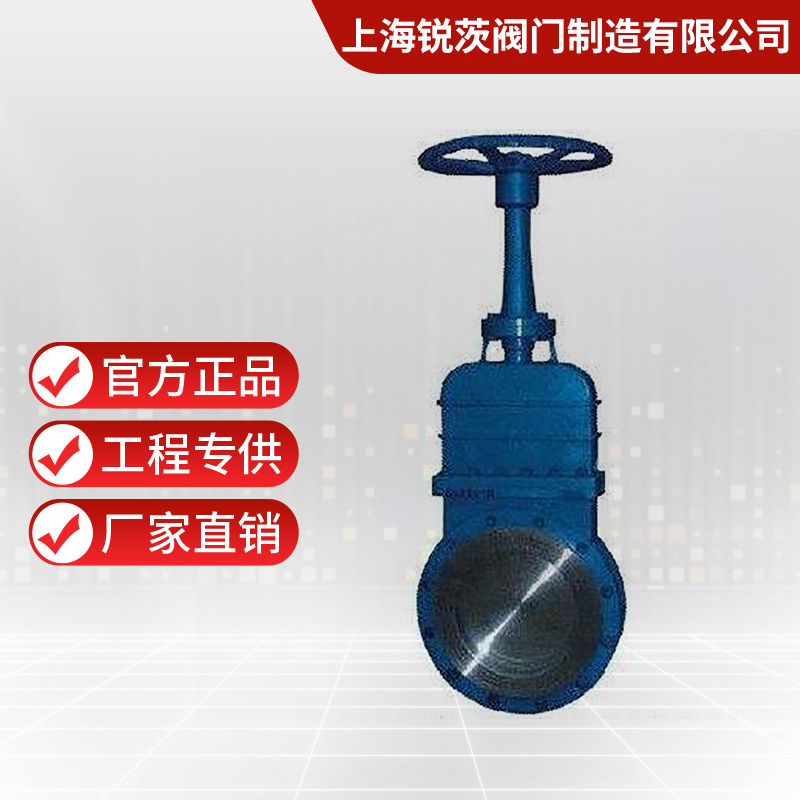

DMZ73手动暗杆式刀形闸阀 大口径暗杆圆形法兰刀型闸阀插板阀 厂家批发船用污水刀闸阀

价格:￥10.00/件
品牌:锐茨
起订:1件

发送询价

品牌 :	锐茨	型号 :	DMZ73
连接形式 :	法兰	主体材料 :	铸钢
公称通径 :	DN50-1200	适用介质 :	水
密封形式 :	硬密封型	标准 :	国标
外形 :	大型	流动方向 :	单向
驱动方式 :	手动	零部件及配件 :	阀体
用途 :	截止	压力环境 :	常压
工作温度 :	常温	类型(通道位置) :	二通式

一、手动暗杆式刀形闸阀 概述

手动暗杆式刀形闸阀，属阀门技术领域。所要解决的问题是提供一种结构长度短、体积小、密封可靠、使用寿命长的煤气刀闸阀。构成中包括阀体、闸板、阀盖、阀杆和传动机构，其特点为，阀体为平面板状结构、与管道对夹连接，闸板采用单闸板，一侧与阀体阀座密封，背面与阀体另一侧之间楔形接触，密封面与介质流向相对。所述楔形接触结构是在密封面背面均设楔形压紧块，阀体另一侧对应压紧块处设调节顶丝。本实用新型具有阀体结构长度短、重量轻、阀座密封面可免受介质冲刷，密封面受压均匀、贴合严密、在关闭过程中可将阀座密封面上的尘粒、焦油等刮走以及排污方便等优点。适宜在含粉尘或焦油的煤气管线中使用。

二、手动暗杆式刀形闸阀 主要性能规范

公称压力（MPa)	壳体试验（MPa)	密封试验（MPa)	工作温度	适用介质
1.0 1.6	1.5 2.4	1.1 1.8	≤100℃ ≤100℃	纸浆、污水、煤浆、灰、渣水混和物

三、手动暗杆式刀形闸阀 主要技术参数

体、盖	闸阀	阀杆	密封面
不锈钢、碳钢、灰铸铁	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

四、手动暗杆式刀形闸阀 主要外形及连接尺寸(mm)

MPa	DN	L	D	D1	D2	H	N-M	D0
1.0	50	43	160	125	100		4-M16	180
	65	46	180	145	120		4-M16	180
	80	46	195	160	135		4-M16	220
	100	52	215	180	155		8-M16	220
	125	56	245	210	185		8-M16	230
	150	56	280	240	210		8-M20	280
	200	60	335	295	265		8-M20	360
	250	68	390	350	320		12-M20	360
	300	78	440	400	368		12-M20	400
	350	78	500	460	428		16-M20	400
	400	102	565	515	482		16-M22	400
	450	114	615	565	532		20-M22	530
	500	127	670	620	585		20-M22	530
	600	154	780	725	685		20-M27	600
	700	165	895	840	800		24-M27	600
	800	190	1010	950	898		24-M30	680
	900	203	1110	1050	1005		28-M30	680
	1000	216	1220	1160	1115		28-M30	700
	1200	254	1450	1380	1325		32-M36	800
1.6	50	43	160	125	99		4-M16	180
	65	46	185	145	120		4-M16	180
	80	46	200	160	135		8-M16	220
	100	52	220	180	155		8-M16	220
	125	56	250	210	185		8-M16	230
	150	56	285	240	210		8-M20	280
	200	60	340	295	265		12-M20	360
	250	68	405	355	310		12-M22	360
	300	78	460	410	375		12-M22	400
	350	78	520	470	435		16-M22	400
	400	102	580	525	485		16-M27	400
	450	114	640	585	545		20-M27	530
	500	127	715	650	609		20-M30	530
	600	154	840	770	720		20-M36	600
	700	165	910	840	788		24-M36	600
	800	190	1025	950	898		24-M36	680
	900	203	1125	1050	998		28-M36	680
	1000	216	1255	1170	1110		28-M42	700
	1200	254	1485	1390	1325		32-M48	800
