品牌:锐茨
起订:1件
| 品牌 : | 锐茨 | 型号 : | Z641H(Z642H) |
| 连接形式 : | 法兰 | 主体材料 : | 碳钢 |
| 公称通径 : | DN40-600mm | 适用介质 : | 水 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 气动 | 零部件及配件 : | 配件 |
| 用途 : | 溢流 | 压力环境 : | 1.6-6.4 |
| 工作温度 : | 高温 | 类型(通道位置) : | 二通式 |
产品型号: Z640H/W、Z641H/W
压力环境 : 150LB; 300LB; 600LB.
阀体材质: 铸钢A216，WCB(碳钢)；低温钢，铬钼钢等
连接形式: 法兰; 焊接
公称通径: 2"-32"
适用介质:水，油品，蒸汽-碳钢+铬钼钢；
乙烯等-低温钢；
工作温度: 碳钢-29℃～425℃；
低温钢-46℃～350℃，
铬钼钢-29℃～550℃ .
设计与制造： API 600
结构长度： ANSI B 16.10
压力温度等级： ANSI B 16.34
试验与检验： API 598
驱动方式: 电动、气动、液动、齿轮等
适用行业: 石油、化工、火力、制药、化肥、发电厂等行业

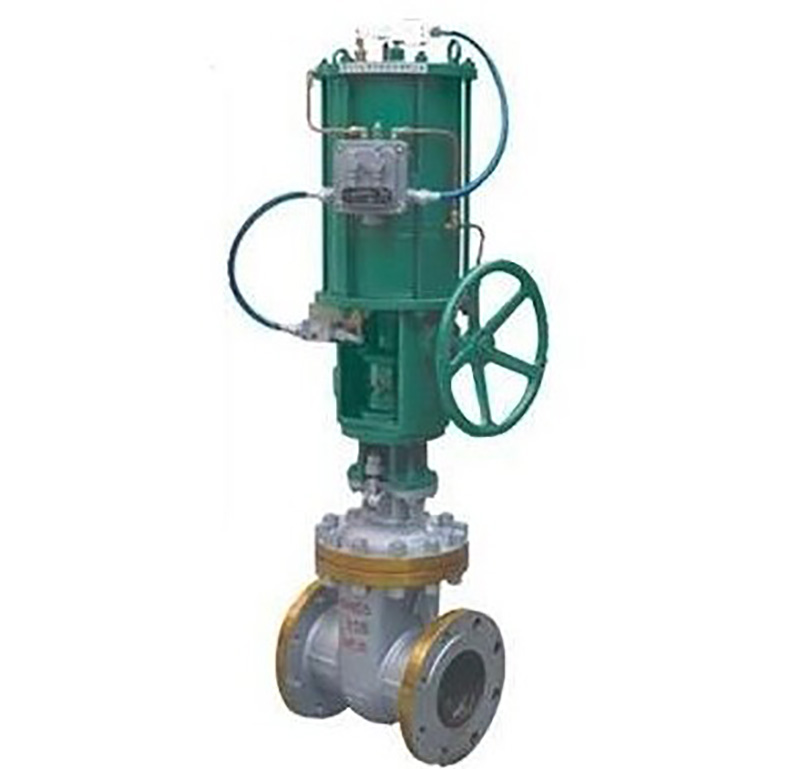

美标气动闸阀Z641H(Z642H)阀门简介:
从 简单的美标闸阀到极为复杂的自控系统中所用的各种美标阀门，其品种和规格相当繁多。此阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。
美标气动闸阀的主要优点：
（1）流体阻力小。闸阀闸体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，因而流动阻力较小。
（2）启闭较省力。启闭时闸板运动方向与介质流动方向相垂直。与截止阀相比，闸阀的启闭较为省力。
（3）介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过，均能达到接通或截断的目的。便于安装，适用于介质的流动方向可能改变的管路中。
美标气动闸阀的主要技术参数
公称通径DNmm | 40 | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |||
额定流量系数KV | 170 | 270 | 510 | 940 | 1400 | 2200 | 3500 | 8500 | 9600 | 13000 | 17000 | 55000 | 27000 | 38000 | |||
公称压力PNMPa | 1.6 6.4 | ||||||||||||||||
活塞直径Dmm | 120 | 160 | 280 | 360 | 420 | 540 | |||||||||||
操作压力PMPa | 0.30.5 | ||||||||||||||||
介质温度t | 标准：-20250 高温：250500 低温：-196-20 | ||||||||||||||||
允许泄漏量 | 10-8×KV | ||||||||||||||||
流量特性 | 近似直线 | ||||||||||||||||
动作方式 | 继续、连续（配阀门定位器） | ||||||||||||||||
