| 品牌 : | 锐茨 | 型号 : | WZ41H |
| 连接形式 : | 螺纹 | 主体材料 : | 铸钢 |
| 公称通径 : | DN50-200 | 适用介质 : | 水 |
| 密封形式 : | 软密封型 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 换向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 配件 |
| 用途 : | 调节 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |

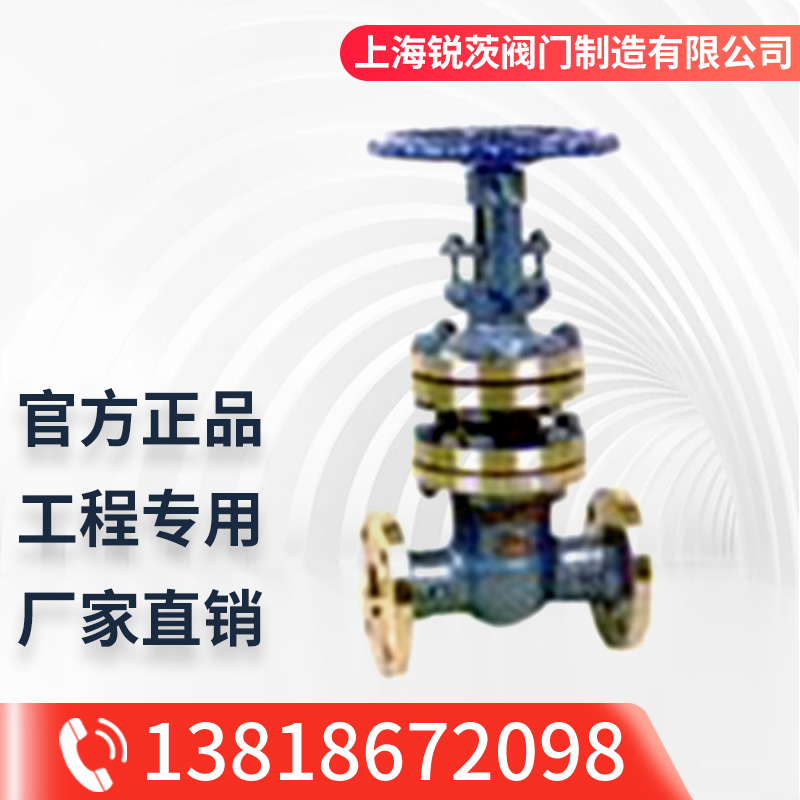

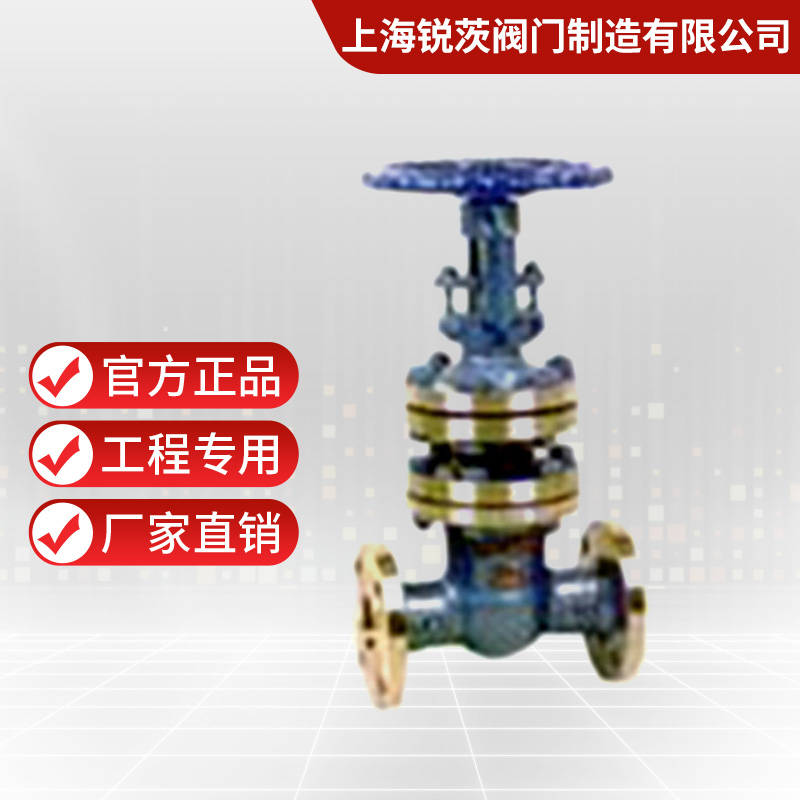

波纹管闸阀产品简介：
WZ41H波纹管闸阀采用波纹管密封的设计。完全消除了普通阀门阀杆填料密封老化快易泄露的缺点，不但提高了使用能源效率增加生产设备安全性，减少了维护费用及频繁的维护保养。还提供了清洁安全的工作环境。适用于公称压力PN1.6～4.0MPa,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
波纹管闸阀工作原理：
WZ41H波纹管闸阀内部采用波纹管结构，不锈钢的波纹管下端焊接在阀杆上，以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏，波纹管焊于阀杆保持稳定的运行性能，避免由于阀塞振动引起阀杆振动。 适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。
波纹管闸阀产品特点：
1、双重的密封设计（波纹管+填料）若波纹管失效，阀杆填料也会避免。
2、避免外泄漏并符合国际密封标准。
3、没有流体损失降低能源损失提高工厂设备安全。
4、使用寿命长减少维护次数降低经营成本。
5、坚固耐用的波纹管密封设计保证阀杆的零泄漏提供无需维护的条件。
波纹管闸阀技术规范：
设计标准 | GB12234 |
结构长度 | GB12221 |
连接法兰 | GB9113、JB79、HG20596 |
试验和检验 | JB/T 9092、GB/T13927 |
波纹管闸阀试压规范：
公称压力（MPa） | 壳体试验压力（MPa） | 密封试验压力（MPa） | 适用温度（℃） | 使用介质 |
1.6 | 2.4 | 1.76 | ≤350℃ | 水、蒸汽、油品等 |
2.5 | 3.75 | 2.75 | ||
4.0 | 6.0 | 4.4 | ||
6.4 | 9.6 | 7.04 |
