品牌:锐茨
起订:1件
发送询价
| 品牌 : | 锐茨 | 型号 : | 900LB～1500LB |
| 连接形式 : | 焊接 | 主体材料 : | 锻钢 |
| 公称通径 : | DN15-DN80（mm） | 适用介质 : | 水 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 双向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 配件 |
| 用途 : | 截止 | 压力环境 : | 高压 |
| 工作温度 : | 高温 | 类型(通道位置) : | 二通式 |

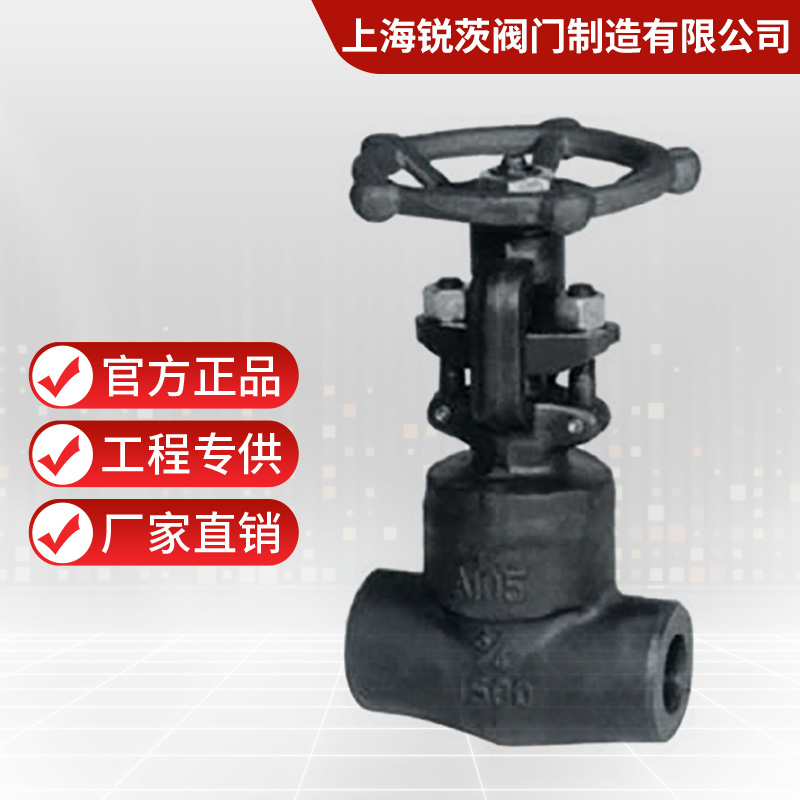

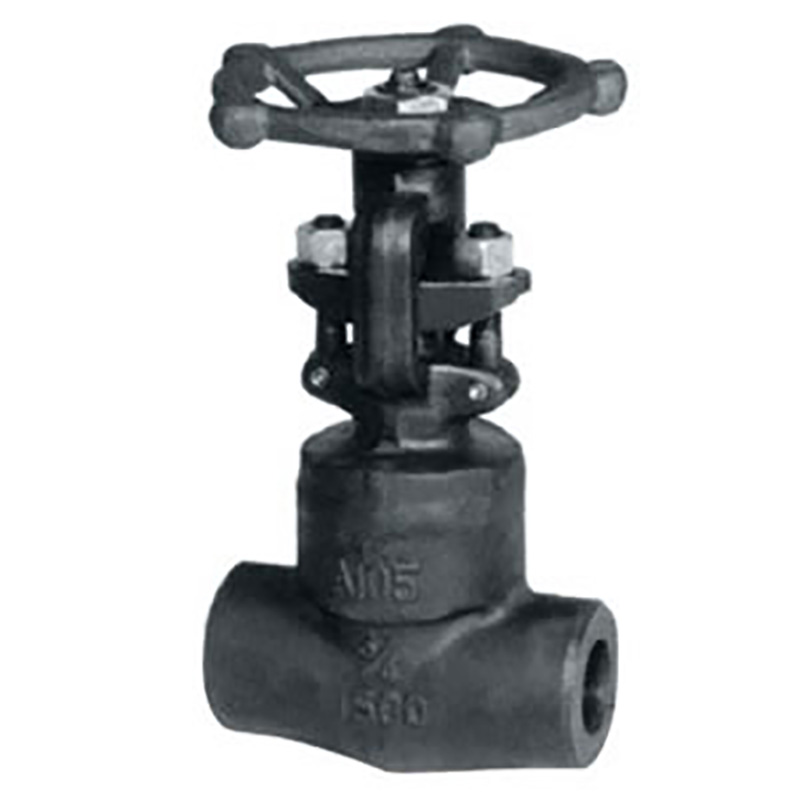

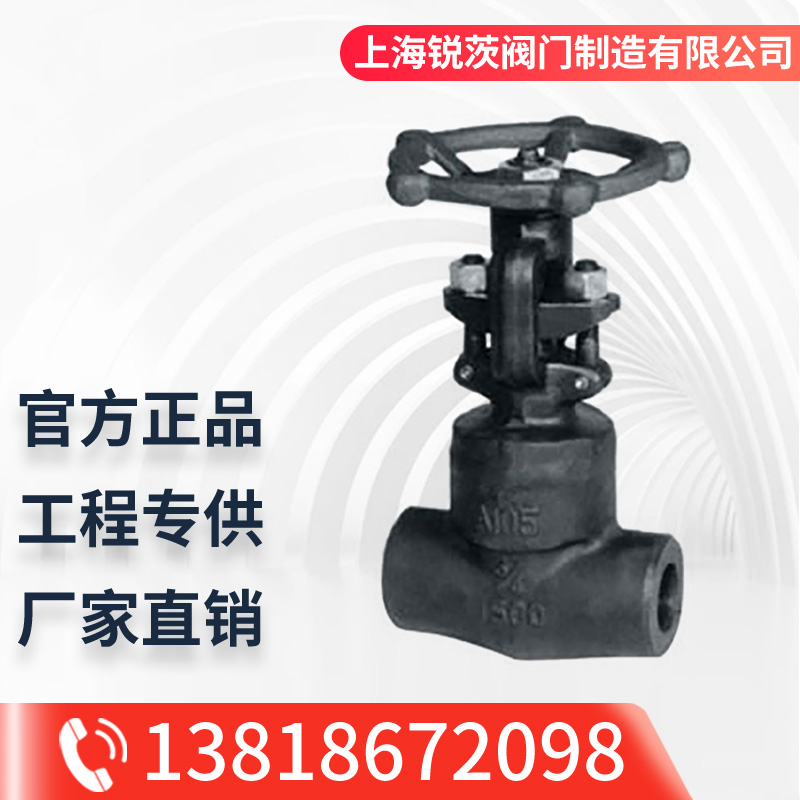

产品型号：Z11
连接形式：焊接
主体材料：碳钢
公称通径：15
锻钢闸阀(焊接式阀盖)标准材质明细表
序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | |
A105 | F22 | F304(L) | F316(L) | ||
1 | 阀体 | A105 | A182F22 | A182F304(L) | A182F316(L) |
2 | 阀座 | A276420 | A276304 | A276304(L) | A276316(L) |
3 | 闸板 | A182F430&410 | A182F304 | A182F304(L) | A182F316(L) |
4 | 阀杆 | A182F6 | A182F304 | A182F304(L) | A182F316(L) |
5 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||
6 | 阀盖 | A105 | A182F22 | A182F304(L) | A182F316(L) |
7 | 螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
8 | 销钉 | A276420 | A182F304 | ||
9 | 填料压套 | A276410 | A182F304(L) | A182F316(L) | |
10 | 活节螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
11 | 填料压板 | A105 | A182F11 | A182F304(L) | A182F316(L) |
12 | 螺母 | A1942H | A1944 | A1948 | A1948M |
13 | 阀杆螺母 | A276420 | |||
14 | 锁紧螺母 | A1942H | A1944 | A1948 | A1948M |
15 | 铭牌 | SS | |||
16 | 手轮 | A197 | |||
17 | 垫片 | A473431 | |||
18 | 填料 | 柔性石墨 | PTFE | ||
适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | |||
适用温度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
