品牌:锐茨
起订:1件
| 品牌 : | 锐茨 | 型号 : | 150LB 300LB |
| 连接形式 : | 法兰 | 主体材料 : | 铸钢 |
| 公称通径 : | DN15~DN800 | 适用介质 : | 水 |
| 密封形式 : | 硬密封型 | 标准 : | 美标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 用途 : | 截止 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |

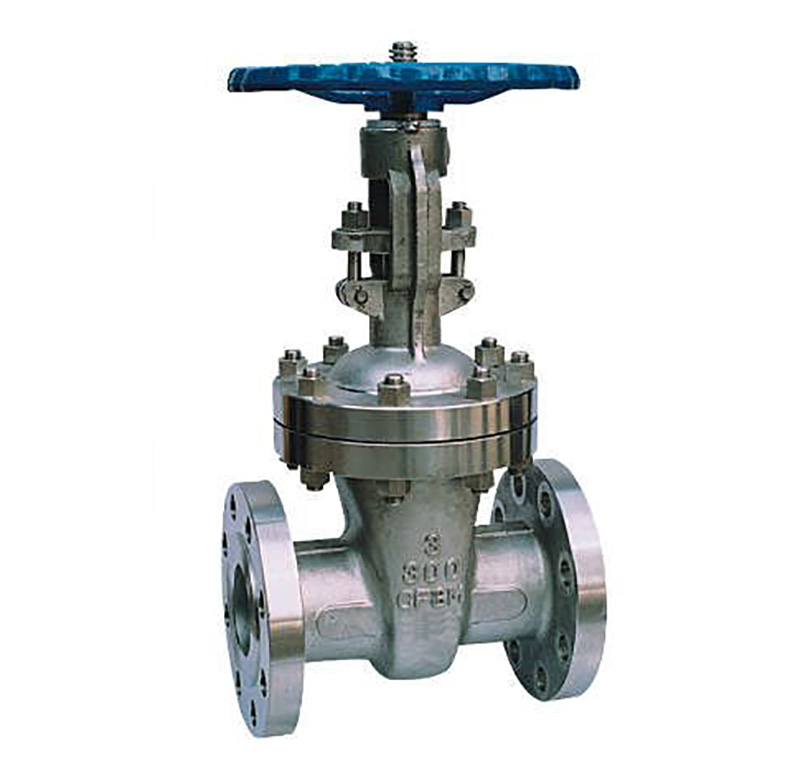

美标碳钢法兰闸阀可适用于水、蒸汽、油品、美标不锈钢法兰闸阀适用于、强氧化性介质及尿素等多种介质。用于管道控制流体流动的阀门：不锈钢闸阀，碳钢闸阀，铬钼钢闸阀，暗杆闸阀，明杆闸阀
API美标法兰闸阀系列：Z41W-150LB美标闸阀 API美标碳钢法兰闸阀 美标法兰碳钢闸阀, 美标碳钢闸阀,美标碳钢法兰闸阀
API美标法兰闸阀按材质分：Z41W/H/Y美标不锈钢闸阀,美标碳钢钢闸阀
1．阀门材质：铸钢（A216，WCB，A105；不锈钢（F304-CF8，F316-CF8M，F304L-CF3M，F316L-CF3301，304-CF8，304L-CF3，316-CF8M，316LCF3M，321；低温钢，铬钼钢等
2．规 格：DN15~DN800
3．标 准：JIS美标
4．压 力：150LB 300LB 600LB 900LB
5．连接方式:法兰与焊接
6. 驱动方式：电动、气动、液动、齿轮等
7．工作温度：碳钢-29℃～425℃；不锈钢-40℃～550℃；低温钢-46℃～350℃，铬钼钢-29℃～550℃
8．类 型：直通式
9.介 质：水，油品，蒸汽-碳钢+Stellite/铬钼钢 -不锈钢；乙烯等-低温钢；
10.外 型：重型/中型
11.型 号：Z41W-150LB，Z41H-150LB，Z41Y-150LB，Z41W-300LB，Z41H-300LB，Z41Y-300LB，Z41W-600LB，Z41H-600LB，Z41Y-600LB，Z41W-900LB，Z41H-900LB，Z41Y-900LB
API美标法兰闸阀产品用途:
API美标闸阀适用于ANSIClass150~2500、PN20~42、JIS10~20K，工作温度-29~425℃（碳钢）及-40~500℃（不锈钢）的名种管路上，用于截断或接通管路中的介质。通过选用不同的材质，美标碳钢法兰闸阀可适用于水、蒸汽、油品、美标不锈钢法兰闸阀 适用于、强氧化性介质及尿素等多种介质。结构形式：弹型楔式单闸板、刚性楔式单闸板双闸板式.广泛用于化工、火力、发电厂等油品、水蒸气管道上作接通或截断管道中介质的启闭装置
API美标法兰闸阀产品特点:
①产品设计制造符合国外先进标准要求，密封可靠，性能优良。
②结构设计紧凑合理，造型美观。
③采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
④阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，可适用于各种压力、温度及介质工况。
⑤采用国内外多种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
API美标法兰闸阀 Z40H Z40Y Z40W 150LB
型号 | 规格 | 尺寸(mm) | ||||||||
inch | DN | L | D | D1 | D2 | b | z-Φd | H | D0 | |
美标闸阀Z41H-150LB | 11/4" | 32 | 140 | 117 | 89 | 64 | 13 | 4-Φ15 | 245 | 160 |
11/2" | 40 | 165 | 127 | 98.5 | 73 | 15 | 4-Φ15 | 285 | 180 | |
2" | 50 | 178 | 152 | 120.5 | 92 | 16 | 4-Φ19 | 315 | 200 | |
21/2" | 65 | 190 | 178 | 139.5 | 105 | 18 | 4-Φ19 | 375 | 220 | |
3" | 80 | 203 | 190 | 152.5 | 127 | 19 | 4-Φ19 | 400 | 240 | |
4" | 100 | 229 | 229 | 190.5 | 157 | 24 | 8-Φ19 | 460 | 280 | |
5" | 125 | 254 | 254 | 216 | 186 | 24 | 8-Φ22 | 540 | 300 | |
6" | 150 | 267 | 279 | 241.5 | 216 | 26 | 8-Φ22 | 620 | 320 | |
8" | 200 | 292 | 343 | 298.5 | 270 | 29 | 8-Φ22 | 800 | 400 | |
10" | 250 | 330 | 406 | 362 | 324 | 31 | 12-Φ25 | 850 | 450 | |
12" | 300 | 356 | 483 | 432 | 381 | 32 | 12-Φ25 | 1000 | 500 | |
14" | 350 | 381 | 533 | 476 | 413 | 35 | 12-Φ29 | 1300 | 600 | |
16" | 400 | 406 | 597 | 540 | 470 | 37 | 16-Φ29 | 1400 | 600 | |
18" | 450 | 432 | 635 | 578 | 533 | 40 | 16-Φ32 | 1600 | 650 | |
20" | 500 | 457 | 698 | 635 | 584 | 43 | 20-Φ32 | 1850 | 650 | |
24" | 600 | 508 | 813 | 749.5 | 692 | 48 | 20-Φ35 | 2200 | 700 | |
