| 品牌 : | 锐茨 | 型号 : | Z641H |
| 连接形式 : | 法兰 | 主体材料 : | 铸钢 |
| 公称通径 : | DN15-600 | 适用介质 : | 水 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 气动 | 零部件及配件 : | 配件 |
| 用途 : | 溢流 | 压力环境 : | 高压 |
| 工作温度 : | 高温 | 类型(通道位置) : | 二通式 |

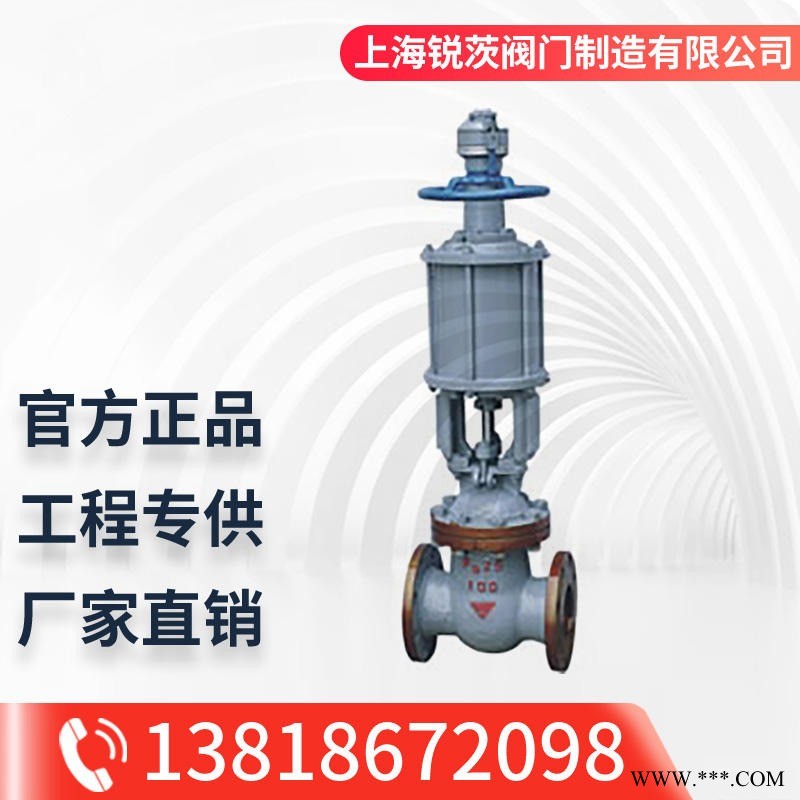

气动闸阀概述：
Z641H、Z641Y、Z641W气动闸阀，借助压缩空气驱动的阀门，闸阀关闭时 , 密封面可以只依靠介质压力来密封 , 即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分闸阀是采用强制密封的 , 即阀门关闭时，要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性。
产品主要特点：
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面采用不锈钢和硬质合金，使用长
3、采用柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式
执行标准规范：
1、设计规范：GB/T 12234
2、结构长度：GB/T 12221
3、连接法兰：JB/T 79
4、试验与检验：JB/T 9092
5、压力-温度：GB/T 9131
6、产品标识：GB/T 12220
主要性能规范：
型号 | 公称压力 | 实验压力 | 工作温度(℃) | 适用介质 | ||
强度水（MPa） | 密封（水）空气（MPa） | 低压密封空气（MPa） | ||||
Z641H-16C | 1.6 | 2.4 | 1.8 | 0.6 | ≤425 | 类 |
Z641W-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | 类 |
Z641W-40P(R) | 4.0 | 6.0 | 4.4 | 0.6 | ≤200 | 类 |
Z641W-64P(R) | 6.4 | 9.6 | 7.0 | 0.6 | ≤200 | 类 |
1.6MPa主要外形及连接尺寸：
尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
L | mm | 130 | 150 | 160 | 180 | 200 | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 |
H | mm | 175 | 180 | 210 | 210 | 350 | 358 | 373 | 435 | 500 | 614 | 674 | 818 | 1225 | 1415 | 1630 | 1780 | 2050 | 2181 | 2599 |
W | mm | 180 | 180 | 200 | 200 | 200 | 240 | 240 | 280 | 320 | 360 | 360 | 400 | 450 | 500 | 500 | 600 | 720 | 720 | 720 |
