上海锐茨阀门制造有限公司

产品型号: PZ641H,PZ641Y

压力环境 : 1.0MPa,1.6MPa,2.5MPa,4.0 MPa,6.4 MPa,10.0 MPa.

阀体材质:WCB

连接形式: 法兰;

公称通径: DN50~DN600

适用介质: 灰水混合物，灰渣水混合物，渣水比≥1:15， 类径≤50mm

工作温度: ≤100℃

设计与制造：：GB12234　GB2595
结构长度：GB/T12221

压力温度等级：JB/T74　GB9131

试验与检验：JB/T9092　GB13927

驱动方式:气动

适用行业: 电厂、冶金和水泥等行业的煤粉、灰渣等物料的输送管线

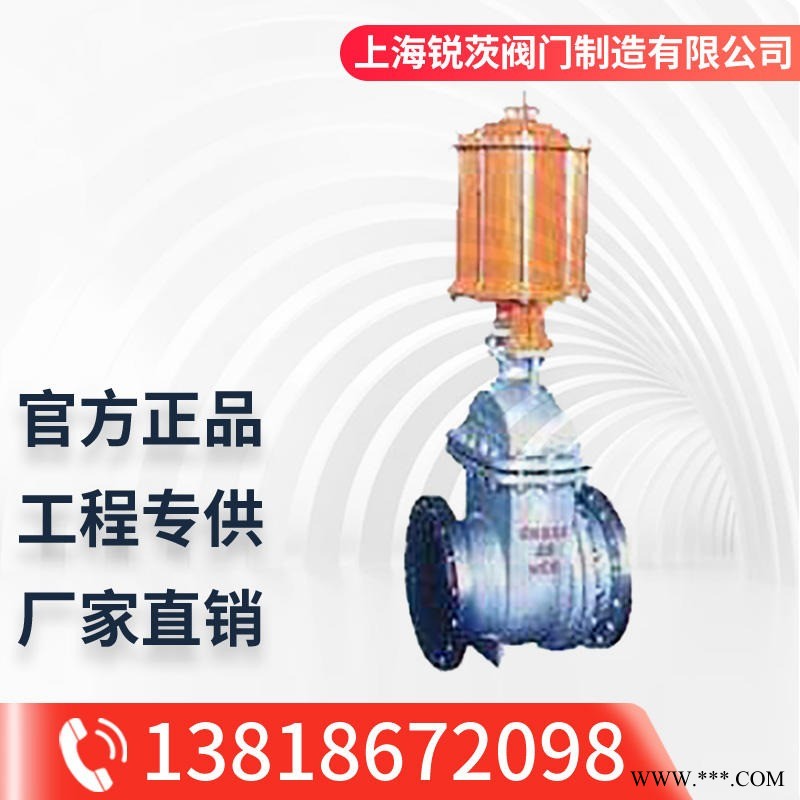

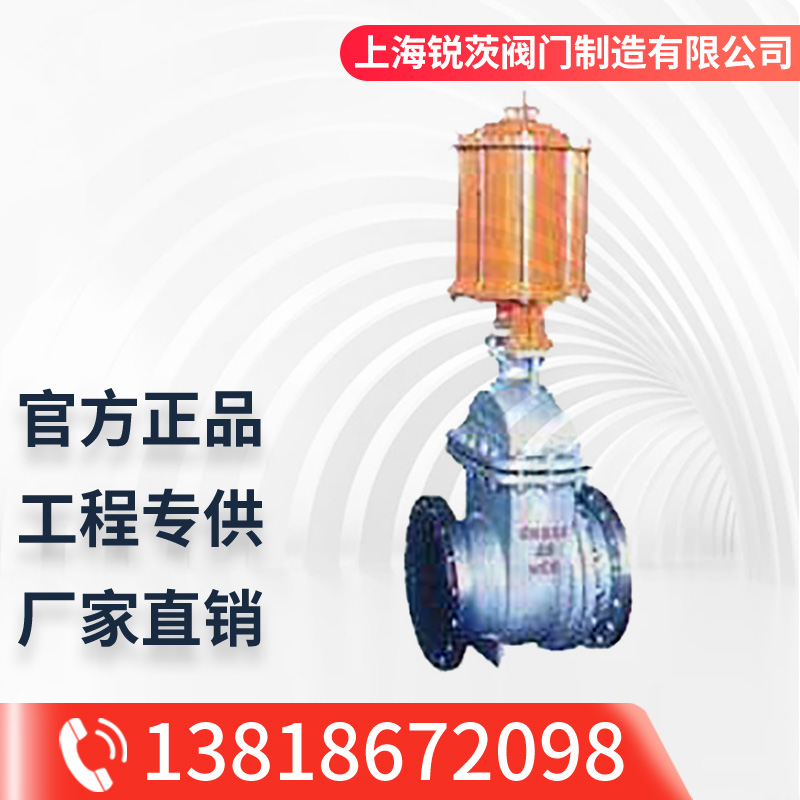

PZ641H（PZ641Y）排渣闸阀概述：

气动排渣阀适用于公称压力到6.4MPa，工作温度零摄氏度到一百摄氏度的火力电站水利系统及水利工程的灰浆排放系统管路上，切断或接通管路中灰水混合物，渣水混合物。1.6

气动排渣闸阀结构特点：

1.本阀适用于电厂、冶金和水泥等行业的煤粉、灰渣等物料的输送管线，起到截止和通流的作用。

2.该阀阀瓣为半球状壳体，当阀门开启，管道内为全通径，通道内没有物体阻碍介质流动，使灰渣流动更通畅。

 3.阀体上镶有可胀缩的橡胶封圈，开启时收缩，密封面之间无磨擦，关闭时密封圈胀开，与阀瓣压紧达到密封。

4.金属压板保护橡胶密封圈，防止介质冲刷，阀瓣表面特殊处理，耐冲刷，使用寿命长。

5.气动操作易于实现远控、自控。

排渣闸阀PZ641H（PZ641Y）用途：

排渣阀适用于矿山电厂的选煤、排渣、食品、造纸、医药、化工等管路上，接通或截断管路中的水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口等介质。

排渣闸阀PZ641H（PZ641Y）特点：

1)      可提升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物；

2)      不锈钢闸板可防止腐蚀引起的密封泄漏；

3)      整体的不锈钢材质，可防止腐蚀的破坏；

4)      短结构长度，可节省原料，安装空间，也有效支持管道强度；

5)      科学的上密封填料设计，使上密封安全有效，经久耐用；

6)      三角形的支架节省原料，保证需要的力学性强；

7)      阀体上的导向块使闸板正确运动．挤压块保证闸板有效密封；

8)      不锈钢阀杆经久耐用，双头螺使益的启闭更为迅速

产品外形及结构尺寸

DNLDD1D2z×ΦdbfH3H2HH1重量/kg
