| 品牌 : | 锐茨 | 型号 : | Z45W-16T |
| 连接形式 : | 法兰 | 主体材料 : | 黄铜 |
| 公称通径 : | DN15-350 | 适用介质 : | 水 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 配件 |
| 用途 : | 放水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |

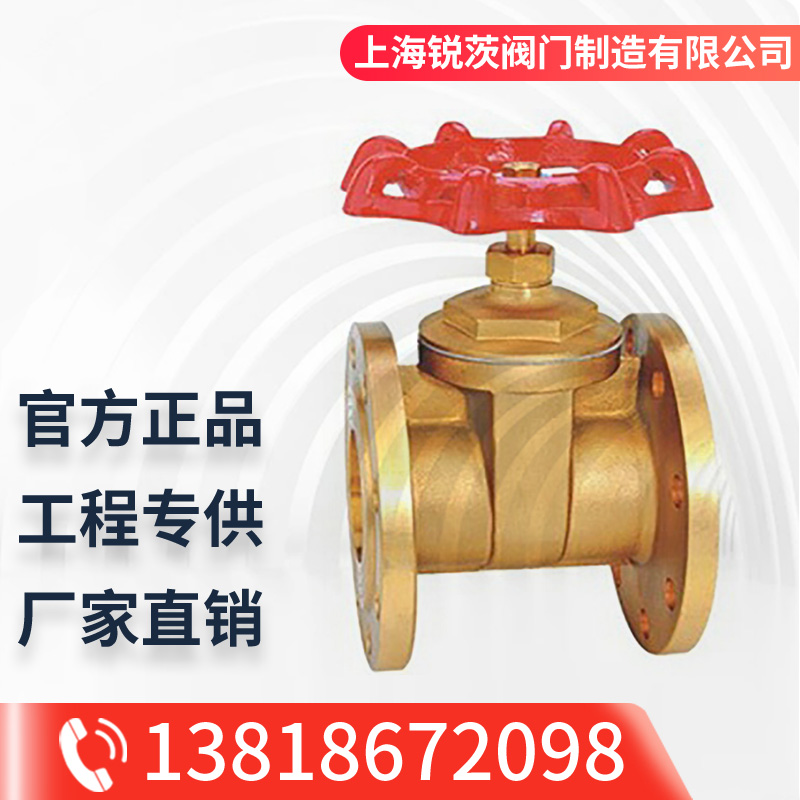

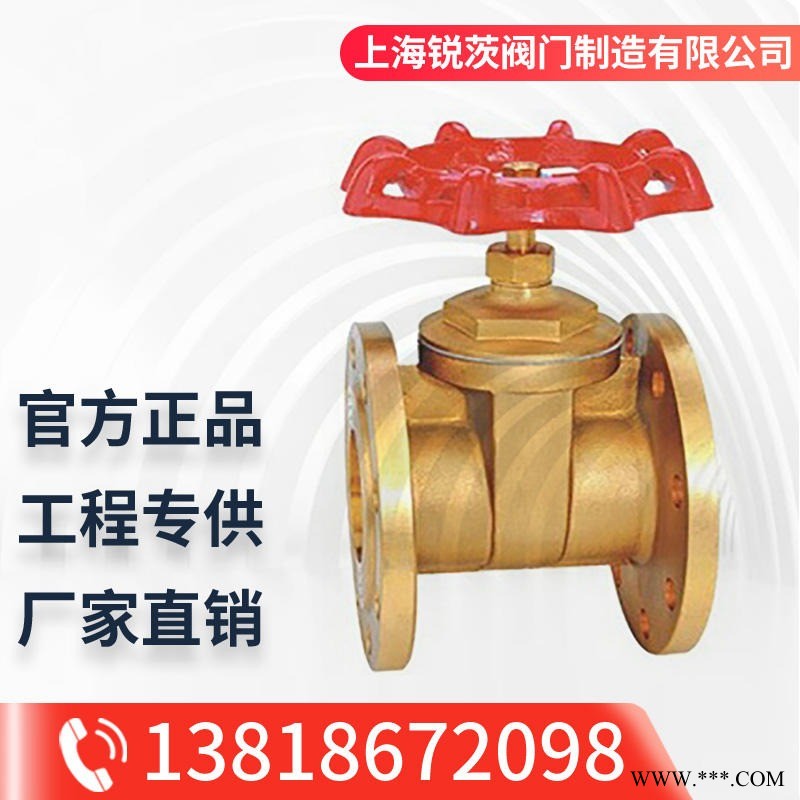

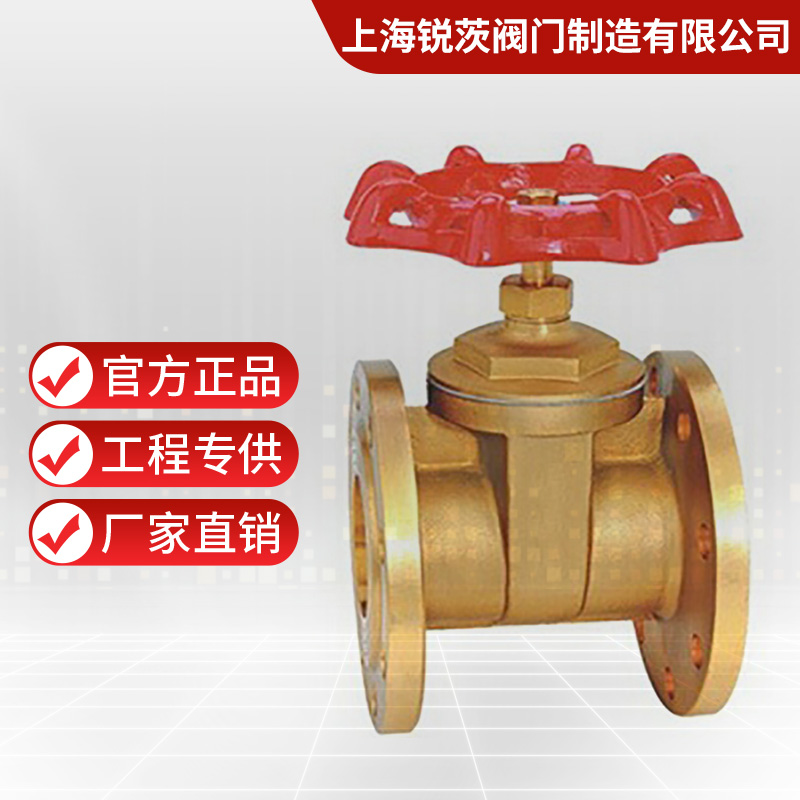

Z45W-16T黄铜法兰闸阀 技术规范
1、 公称压力：1.6MPa
2、 工作介质：水、非腐蚀性液体
3、 工作温度：-20℃≤t≤120℃
主要外形尺寸
DN | SIZE | L | H | D | K | D1 | n-φd |
15 | 1/2 | 81 | 78 | 95 | 65 | 58 | 4-14 |
20 | 3/4 | 90 | 87 | 105 | 75 | 58 | 4-14 |
25 | 1 | 112.5 | 105 | 115 | 85 | 71 | 4-14 |
32 | 1 1/4 | 113 | 120 | 140 | 100 | 78 | 4-18 |
40 | 1 1/2 | 119 | 125 | 150 | 110 | 97 | 4-18 |
50 | 2 | 119 | 140 | 155 | 125 | 107 | 4-18 |
65 | 2 1/2 | 137 | 172 | 180 | 145 | 126 | 4-18 |
80 | 3 | 158 | 196 | 195 | 160 | 175 | 8-18 |
100 | 4 | 174 | 245 | 215 | 180 | 193 | 8-18 |
