| 品牌 : | 锐茨 | 型号 : | WZ41 |
| 连接形式 : | 法兰 | 主体材料 : | 不锈钢 |
| 公称通径 : | DN15-1000mm | 适用介质 : | 蒸汽 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 双向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 配件 |
| 用途 : | 截止 | 压力环境 : | 高压 |
| 工作温度 : | 低温 | 类型(通道位置) : | 二通式 |

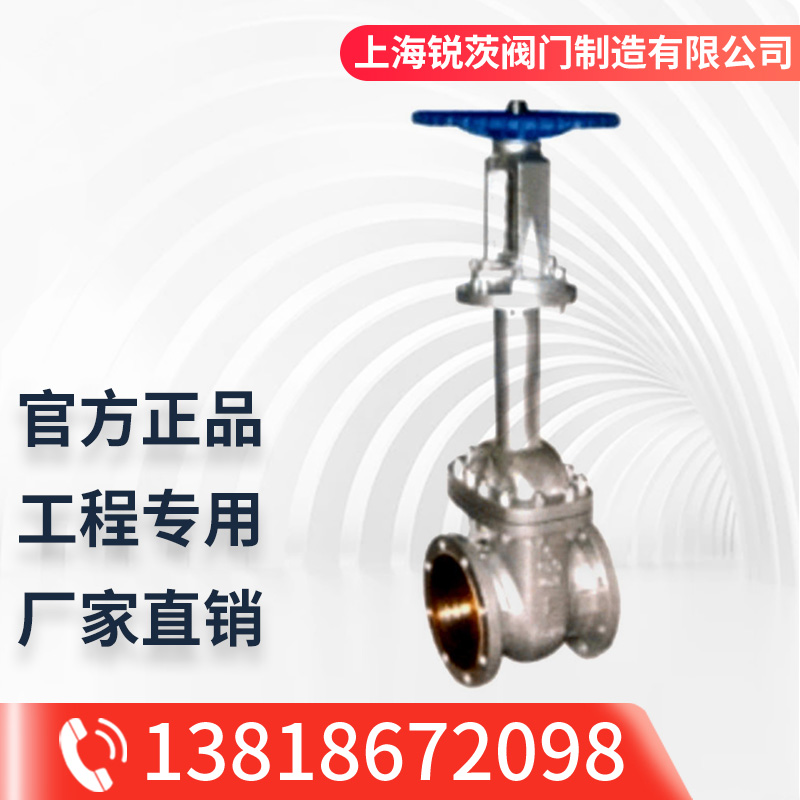

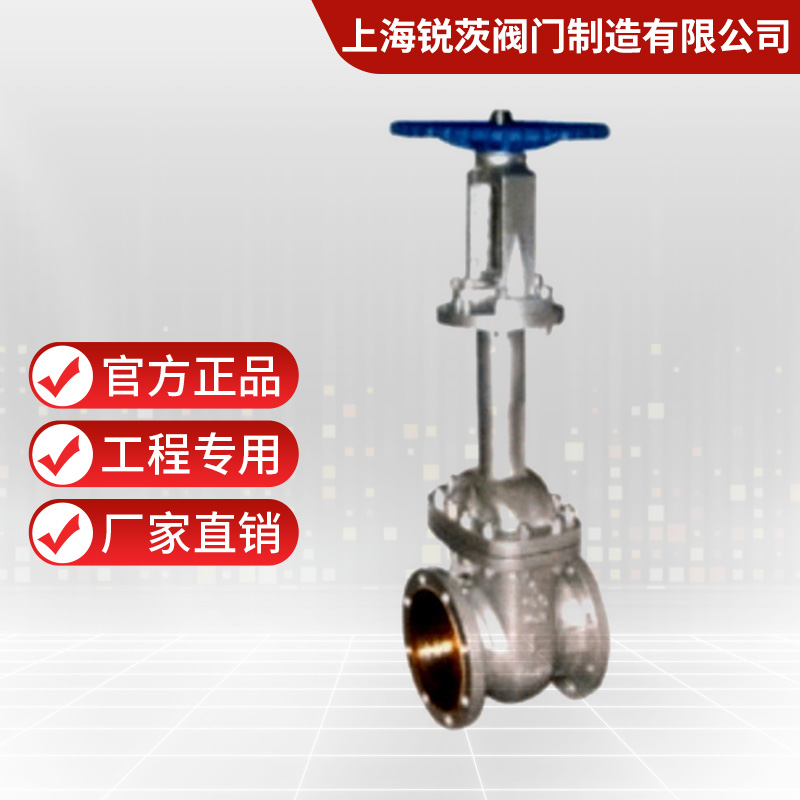

美标波纹管闸阀适用于公称压力CLASS150～900LBS,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。美标波纹管闸阀的主要结构特点：产品结构合理、密封可靠、性能优良、造型美观；密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；双重密封，性能更可靠；阀杆升降位置指示，更直观；零件材质及法兰，对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
■特点：双层波纹管、维修方便、双重密封、位置指示
■应用场合：电站、氨、真空、冷冻系统、热油系统、热水
■阀门采用标准：
设计制造标准：GB12234、API6D；
结构长度标准：GB1221、ANSI B16.10；
法兰标准：JB79、ANSI B16.5；
检验试验标准：GB12937、API 598
美标波纹管闸阀技术规范
结构形式 | BB-BG-OS Y |
驱动方式 | 手动 |
电动 | |
设计标准 | API1600、API6D |
结构长度 | ASME B16.10 |
连接法兰 | ASME B16.5 |
试验和检验 | API598、API6D |
美标波纹管闸阀产品性能规范
公称压力（LB） | 壳体试验压力（MPa） | 密封试验压力(MPa) | 适用温度(℃) | 使用介质 |
150 | 3.0 | 2.2 | ≤350℃ | 水、蒸汽、油品等 |
300 | 7.5 | 5.5 | ||
600 | 15.0 | 11.0 | ||
900 | 22.5 | 16.5 |
美标波纹管闸阀连接尺寸及重量150LB
型号 | WZ41-150LB | ||||||||||||||
压力 | 150LB | ||||||||||||||
口径 | mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
in | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |
L | 108 | 117 | 127 | 140 | 165 | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 |
H | 200 | 210 | 250 | 260 | 290 | 370 | 398 | 440 | 490 | 530 | 580 | 670 | 760 | 850 | 950 |
W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
重量（kg） | 8 | 9 | 10 | 15 | 22 | 30 | 42 | 55 | 70 | 100 | 140 | 180 | 250 | 350 | 450 |
