| 品牌 : | 锐茨 | 型号 : | Z941Y-100I |
| 连接形式 : | 法兰 | 主体材料 : | 碳钢 |
| 公称通径 : | DN15~500mm | 适用介质 : | 水 |
| 密封形式 : | 软密封型 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 电动 | 零部件及配件 : | 配件 |
| 用途 : | 流量控制 | 压力环境 : | 常压 |
| 工作温度 : | 高温 | 类型(通道位置) : | 二通式 |

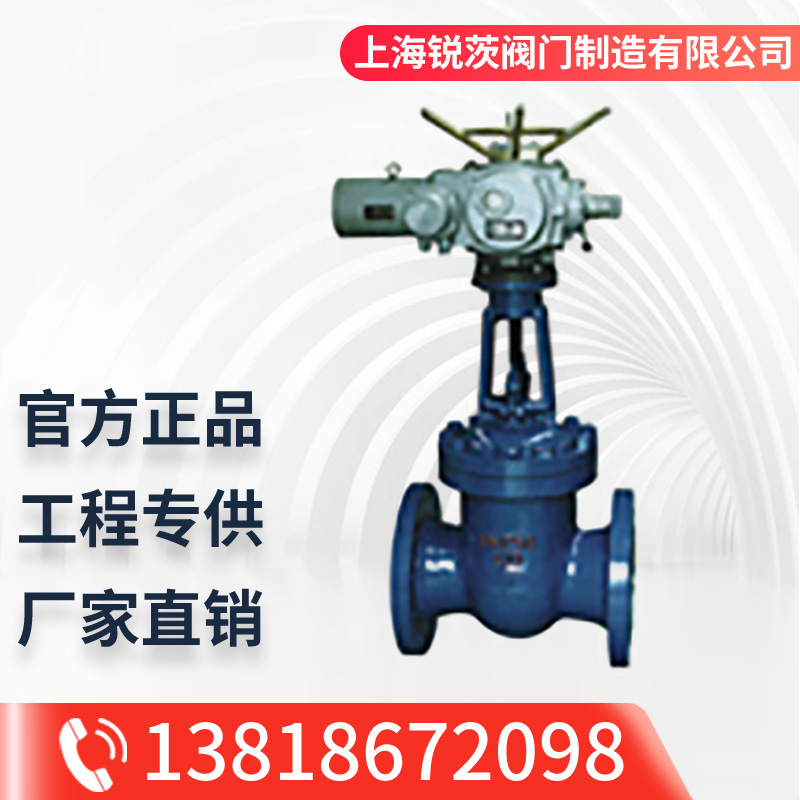

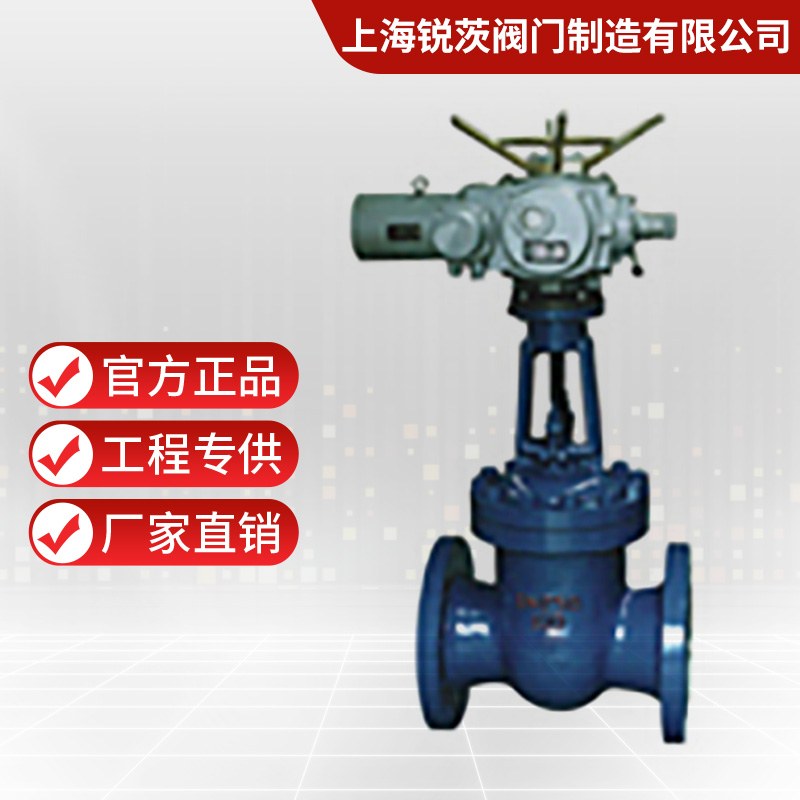

高温铬钼钢闸阀Z941Y-100I
产品型号 Z941Y 适用范围 电站，高温
产品别名 高温闸阀 连接形式 法兰
主体材料 铬钼钢 公称通径 DN15-500（mm）
适用介质 蒸汽 压力范围 1.6-32（Mpa）
适用温度 570（℃）
高温铬钼钢闸阀Z941Y产品引用标准
Z941Y高温铬钼钢闸阀设计与制造：GB12234
Z941Y高温铬钼钢闸阀结构长度：GB12221
Z941Y高温铬钼钢闸阀压力温度等级：GB9131 GB/T74 HG20604
Z941Y高温铬钼钢闸阀连接法兰：JG/T79 GB9113 HG20593-20635
Z941Y高温铬钼钢闸阀试验与检验：GB13927 JB/T9092
高温铬钼钢闸阀Z941Y产品用途
Z941Y高温铬钼钢闸阀适用于公称压力PN10.0～25.0Mpa，工作温度—29～600℃的石油、化工、火力电站等各
种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动等。
高温铬钼钢闸阀Z941Y产品结构特点
1.符合国内外先进标准的要求，密封可靠，性能优良，造型美观。
2.闸板与阀座密封面用铁基合金堆焊或司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，耐腐蚀，抗擦伤
性能好、使用寿命长。
3.阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
4.采用楔式弹性闸板结构，中大口径设置滚动轴承，摩擦力小、启闭轻松。
5.可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
