品牌:锐茨
起订:1件
发送询价
| 品牌 : | 锐茨 | 型号 : | CJ123 |
| 材质 : | 不锈钢 | 连接形式 : | 螺纹 |
| 工作温度 : | 常温 | 压力环境 : | 常压 |
| 驱动方式 : | 手动 | 试验压力 : | 1.6-25MPa |
| 公称通径 : | DN15 | 标准 : | 国标 |
| 流动方向 : | 单向 | 零部件及配件 : | 配件 |
| 用途 : | 截止 | 适用介质 : | 水 |
| 类型(通道位置) : | 二通式 |

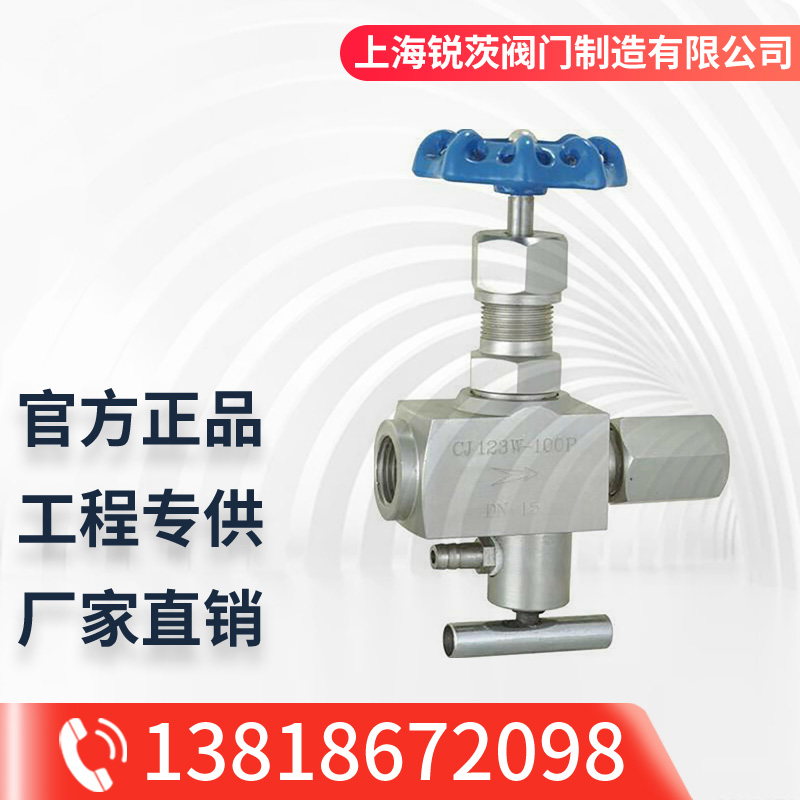

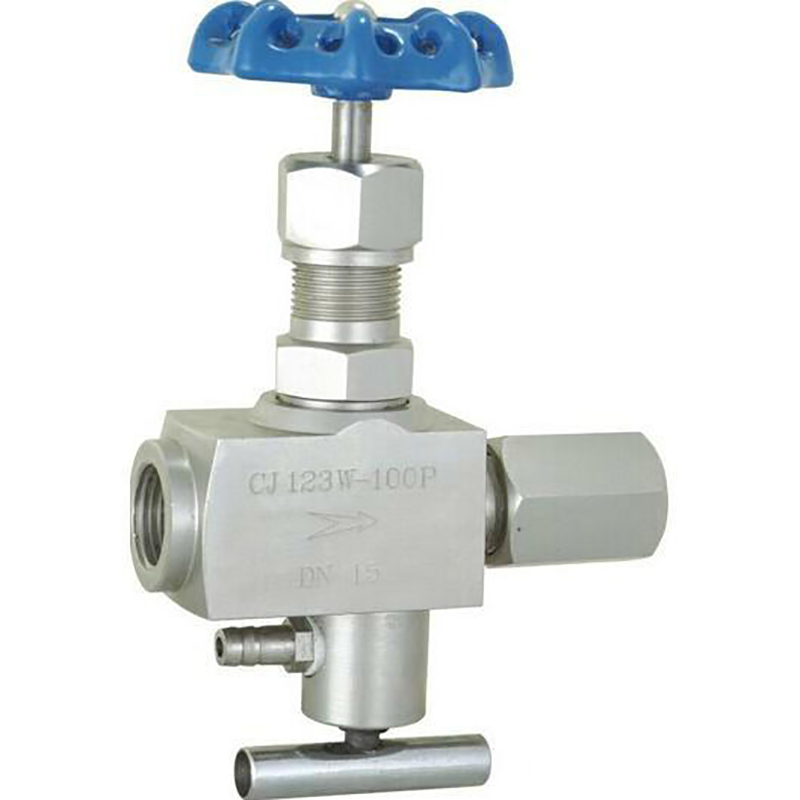

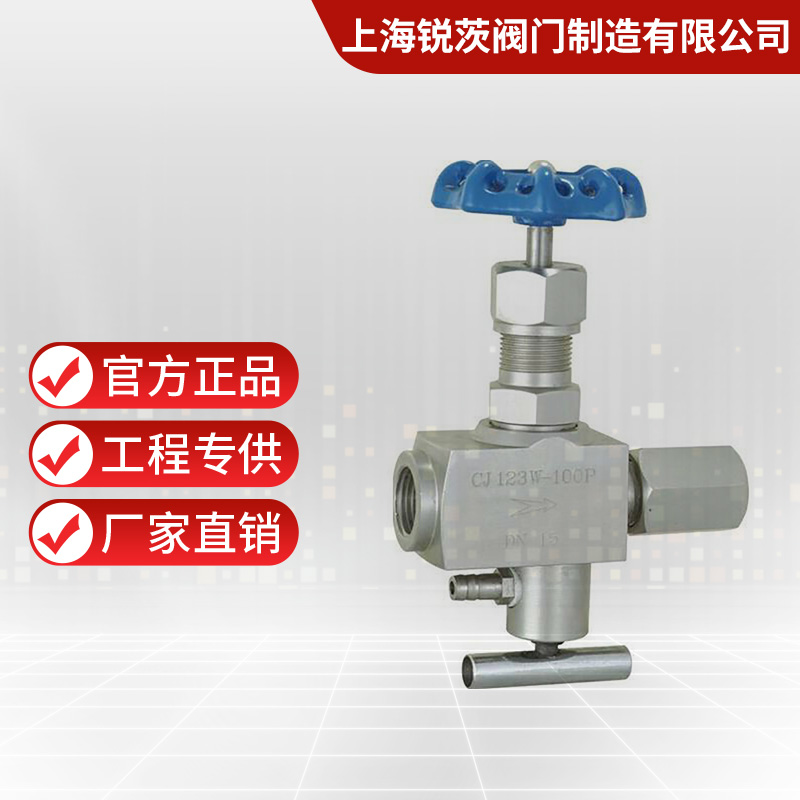

多功能压力表截止阀概述:
CJ123、CJN123多功能压力表截止阀能将工业管道在取样、排污、泄压和安装压力表等由多只阀门组合的工艺要求融为一体。既节省材料和压力表环形圈，又减少密封连接点。取样时不影响压力表达式，延长了压力表的使用寿命。因此被广泛地应用于石油、化工、轻纺、冶金等工业管路，获得了很高的评价，是目前 理想实用的阀门。
多功能压力表截止阀结构原理：
CJ123型主要由测量阀、取样阀、泄压阀组成。关闭取样阀和泄压阀，逆时针打开测量阀介质进入，实现压力测量。开启取样阀、可取样、排污，取样阀出 口接头可连接12尼龙管或其它工艺管路，如更换压力表，先关闭测量阀和取样阀由于阀体内仍存在压力，要将泄压阀轻缓地打开，使压力表慢慢地降至零位后，再 卸下压力表，避免了操作人员受介质的喷溅，既省力，又延长了压力表的使用寿命。 CJN123型多功能压力表截止阀是在CJ123系列上增加介质出口接管内螺纹G1/2″，其余功能相同，将入口介质通过测量阀从介质出口处通往管路作为截止阀，测量压力、取样、放空 、泄压等。
性能规范：
型号 | 公称压力PN Mpa | 试验压力PS(Mpa) | 工作压力(Mpa) | 工作温度(OC) | 适用介质 | ||
壳体 | 密封(液) | 密封(气) | |||||
CJ123H1-250-DN15 | 25.0 | 37.5 | 27.5 | 0.6 | 25.0 | P≤540OC | 水，酸，蒸汽，油品等 |
C≤425 OC | |||||||
主要外形及连接尺寸：
型号 | 公称直径DN（mm） | 尺寸 | 重量(kg) | |||||
RA | Rc | Do | H | H1 | d | |||
CJ123H1-250-DN15 | 15 | M20×1.5 | G1/2” | 65 | 100 | 110 | 5 | 1.4 |
