品牌:锐茨
起订:1件
| 品牌 : | 锐茨 | 型号 : | J11W |
| 材质 : | 不锈钢 | 连接形式 : | 内螺纹 |
| 工作温度 : | 高温 | 压力环境 : | 高压 |
| 驱动方式 : | 手动 | 试验压力 : | 常压 |
| 公称通径 : | DN6-40 | 标准 : | 国标 |
| 流动方向 : | 单向 | 零部件及配件 : | 配件 |
| 用途 : | 调节 | 适用介质 : | 水 |
| 类型(通道位置) : | 二通式 |

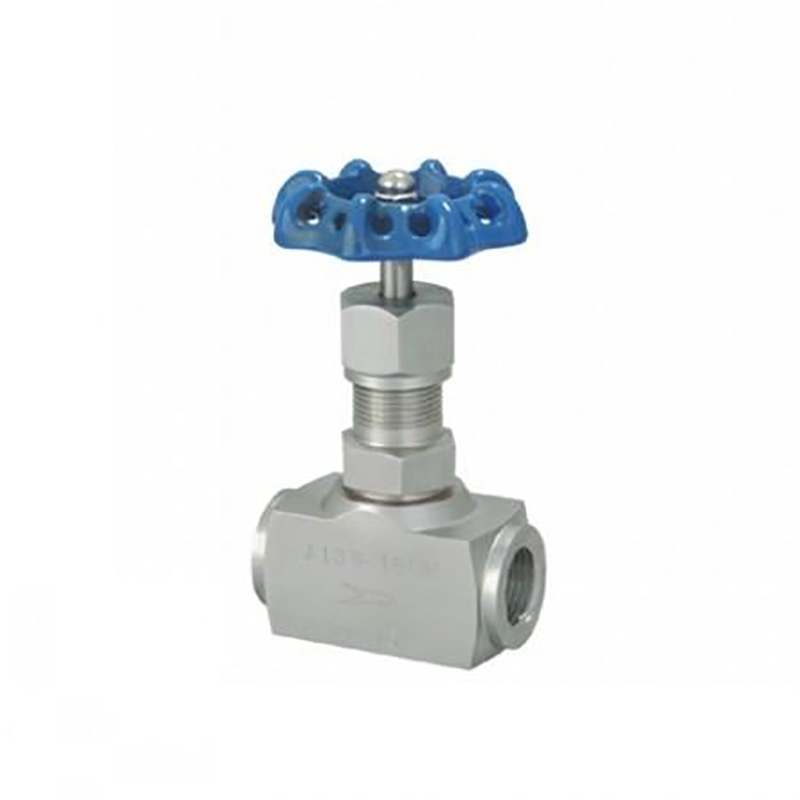

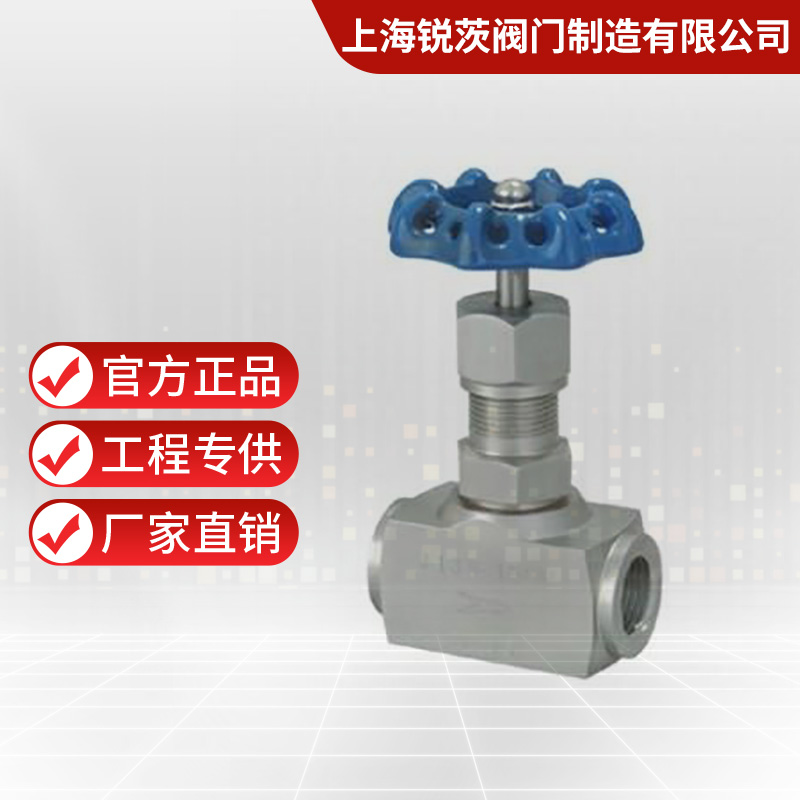

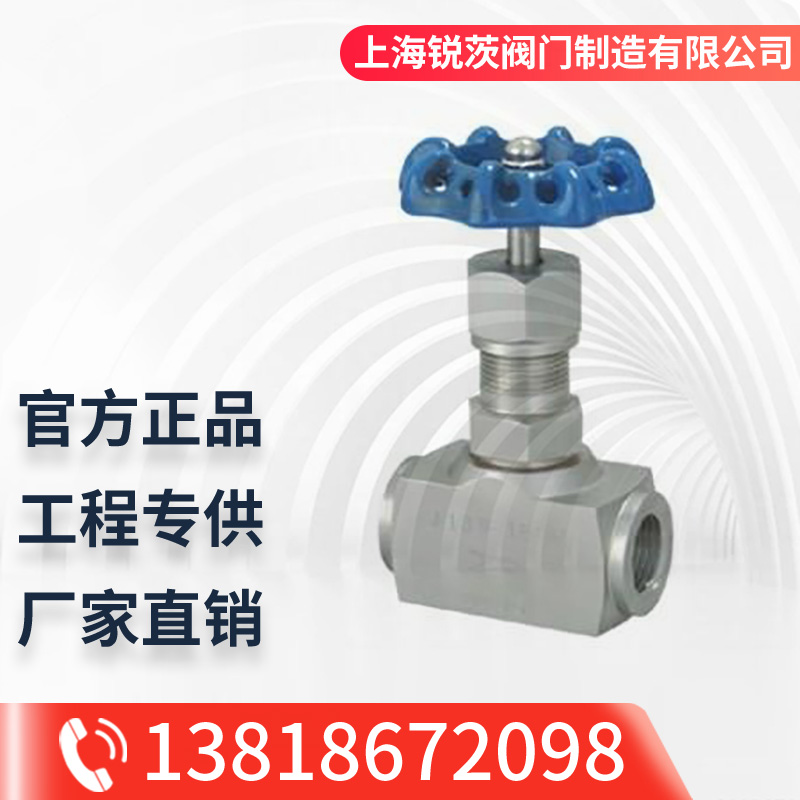

内螺纹针型阀产品用途：
J13W内螺纹针型阀是一种可以精确调整的阀门，密封性能好，一般适用于较小流量,较高温高压的气体或者液体的介质，也适合与压力表配合使用。
内螺纹针型阀产品的性能及优点：
J13W内螺纹针型阀阀体材质采用不锈钢（2Cr13或1Cr18Ni9Ti)锻制而成，如用户需要也可用40钢锻制。连接形式采用英制圆柱管牙内螺纹加工。适用于化工、化肥、工业锅炉等管道。
内螺纹针型阀技术规范:
☆工作压力:≤10000PSI;
☆使用温度:-29℃～+570℃;
☆规格尺寸:￠6～￠50;
☆连接形式:内螺纹;
☆结构特征:锥面密封;
☆阀体材质:碳钢、不锈钢、铬钼钢等;
☆适用介质:水、油、气等腐蚀性与非腐蚀性介质;
☆制造标准: GB/T12224-2005、JB/T7747-1995;
☆阀门检测及试验标准:JB/T9092-1999;
内螺纹针型阀主要性能规范：
型号 | 公称压力(Mpa) | 试验压力PS(Mpa) | 工作压力(Mpa) | 工作温度(℃) | 适用介质 | ||
壳体 | 密封(液) | 密封(气) | |||||
J13W、J18W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤540℃ | 液化 |
J13W、J18W40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
J13W、J18W-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C≤425℃ | |
J13W、J18W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||
内螺纹针型阀J13W主要外形尺寸：
公称直径DN(mm) | 管螺纹G | 尺 寸 | 重量(kg) | ||||
Do | L | H | H1 | d | |||
6 | 1/4 | 60 | 55 | 90 | 100 | 4 | 0.63 |
10 | 3/8 | 60 | 60 | 92 | 102 | 5 | 0.65 |
15 | 1/2 | 65 | 65 | 97 | 107 | 6 | 0.8 |
20 | 3/4 | 80 | 80 | 109 | 121 | 8 | 1.07 |
25 | 1 | 100 | 90 | 122 | 132 | 10 | 1.8 |
32 | 11/4 | 140 | 128 | 180 | 191 | 15 | 5.0 |
40 | 11/2 | 160 | 148 | 200 | 215 | 18 | 7.2 |
