| 品牌 : | 锐茨 | 型号 : | ZCZP |
| 材质 : | 铸钢 | 类型(通道位置) : | 直通式 |
| 连接形式 : | 螺纹 | 适用介质 : | 水 |
| 流动方向 : | 双向 | 用途 : | 调节 |
| 公称通径 : | DN15-100mm | 工作温度 : | 常温 |
| 位置数 : | 4个 | 使用压力 : | 低压 |
| 动作方式 : | 气动 | 高动作频率 : | 超高频 |
产品概述：

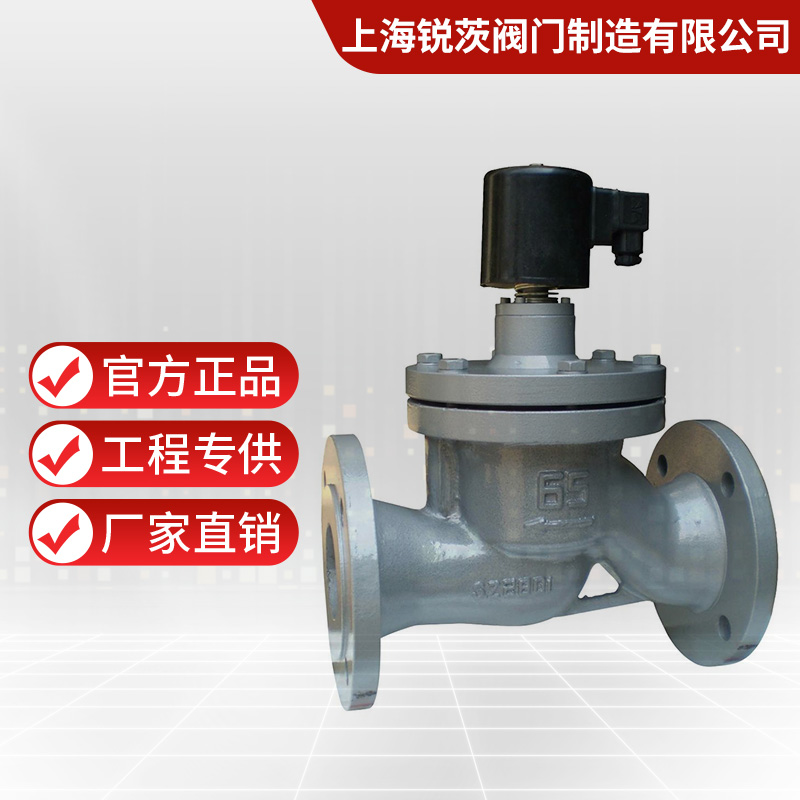

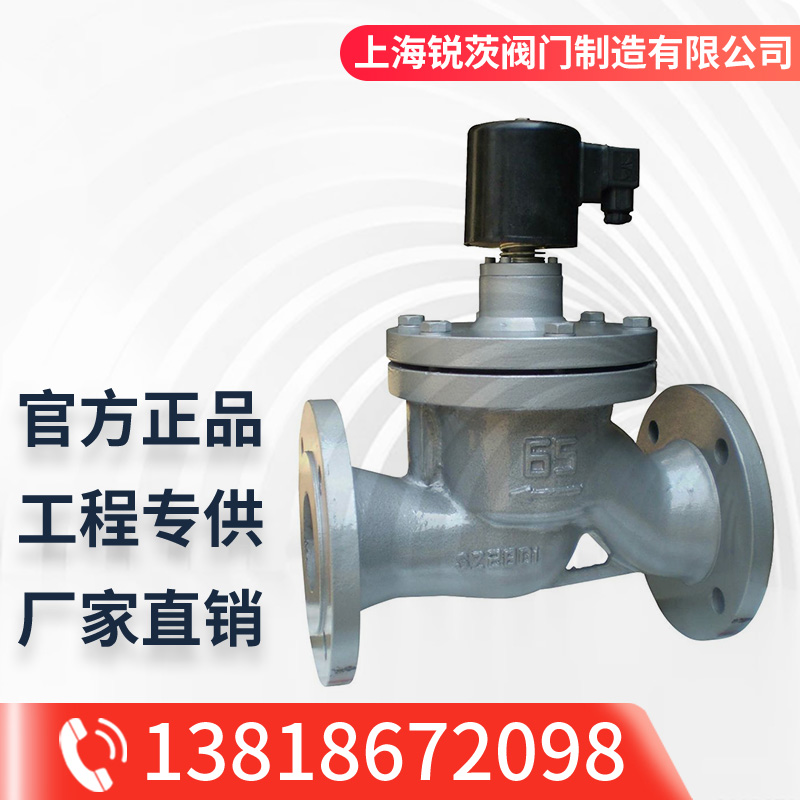

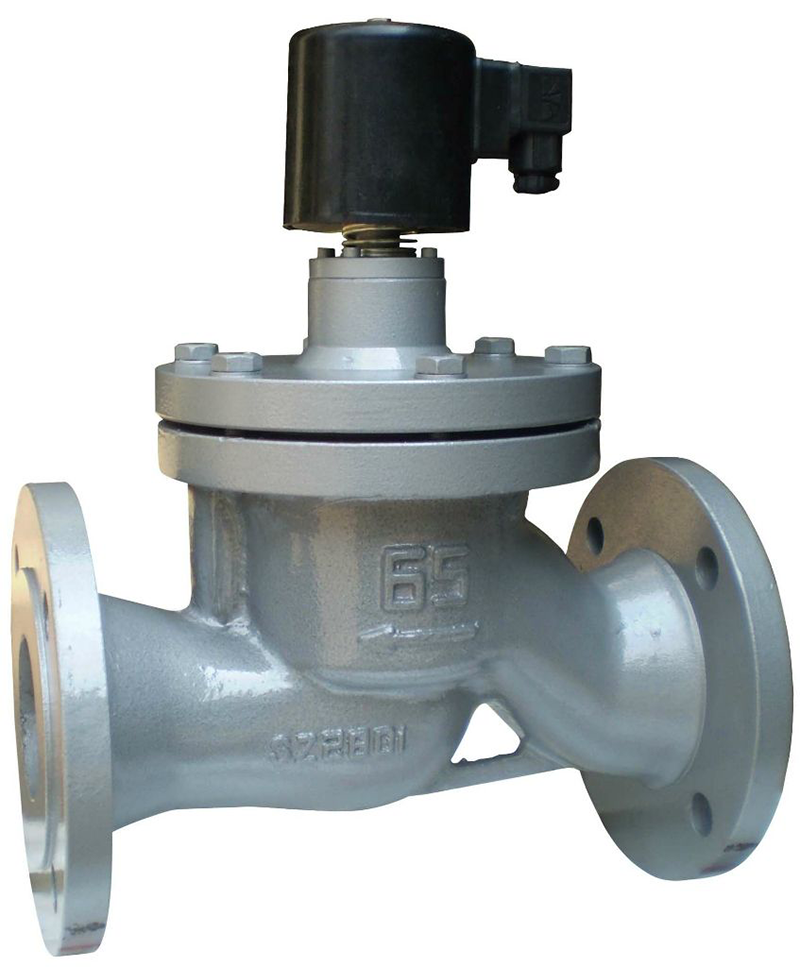

ZCZP高温蒸汽电磁阀适用于以蒸汽为热介质，进行温度自动控制的执行机构。可对蒸汽加热器、散热器、干燥器等蒸气设备及温度自控仪、蒸汽定型机、蒸汽机、蒸汽回潮机等成套设备的锅炉蒸汽管道进行二位式自动控制和远程控制。ZCZP蒸汽电磁阀应用于染化、纺织、印染、食品、水泥制品、石油化工、冶金等部门的自制系统。
技术参数：
工作介质 | 蒸汽及其他无腐蚀性气体 | ||||||||||
ZCZP蒸汽用阀介质温度℃ | ≤200 | ||||||||||
工作压力MPa | 1.6 | ||||||||||
工作压差MPa | 0.05～1.6 | 0.1～1.6 | |||||||||
ZCZP蒸汽用阀电源电压 | AC220V其余规格可作特殊订货 | ||||||||||
使用寿命 | 按JB/T7352-94规定 | ||||||||||
额定流量系数KV | |||||||||||
泄漏量ml/min | 按JB/T7352-94?F规定 | ||||||||||
公称通径mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
ZCZP蒸汽用阀功 耗 | 50VA | ||||||||||
安装尺寸：
公称通径 | 内螺纹连接 | 法兰连接 | |||||||||
DN | 外形尺寸 | 内螺纹 | 外形尺寸 | 法兰尺寸 | |||||||
H | L | G | H | L | D | D1 | D2 | b | f | n-d | |
15 | 148 | 92 | 1/2 | 176 | 130 | 95 | 65 | 46 | 14 | 2 | 4-φ14 |
20 | 148 | 92 | 3/4 | 181 | 150 | 105 | 75 | 56 | 16 | 2 | 4-φ14 |
25 | 148 | 110 | 1 | 210 | 160 | 115 | 85 | 65 | 16 | 3 | 4-φ14 |
32 | 182 | 120 | 11/4 | 221 | 180 | 140 | 100 | 76 | 18 | 3 | 4-φ18 |
40 | 182 | 140 | 11/2 | 230 | 200 | 150 | 110 | 84 | 18 | 3 | 4-φ18 |
50 | 192 | 162 | 2 | 252 | 230 | 165 | 125 | 99 | 20 | 3 | 4-φ18 |
65 | 265 | 290 | 185 | 145 | 118 | 20 | 3 | 4-φ18 | |||
80 | 276 | 310 | 200 | 160 | 132 | 20 | 3 | 8-φ18 | |||
100 | 373 | 350 | 220 | 180 | 156 | 22 | 3 | 8-φ18 | |||
125 | 416 | 400 | 250 | 210 | 184 | 22 | 3 | 8-φ18 | |||
150 | 400 | 480 | 285 | 240 | 211 | 24 | 3 | 8-φ22 | |||
