品牌:锐茨
起订:1件
| 品牌 : | 锐茨 | 型号 : | GJ941X |
| 材质 : | 铸铁 | 连接形式 : | 法兰 |
| 类型(通道位置) : | 二通式 | 驱动方式 : | 电磁 |
| 介质温度 : | 常温 | 工作压差 : | 常压 |
| 产品别名 : | 电动管夹阀 | 适用范围 : | 常温 |
| 流动方向 : | 单向 | 用途 : | 截止 |
| 适用介质 : | 矿浆、磨料 | 压力环境 : | 常压 |
产品概述：

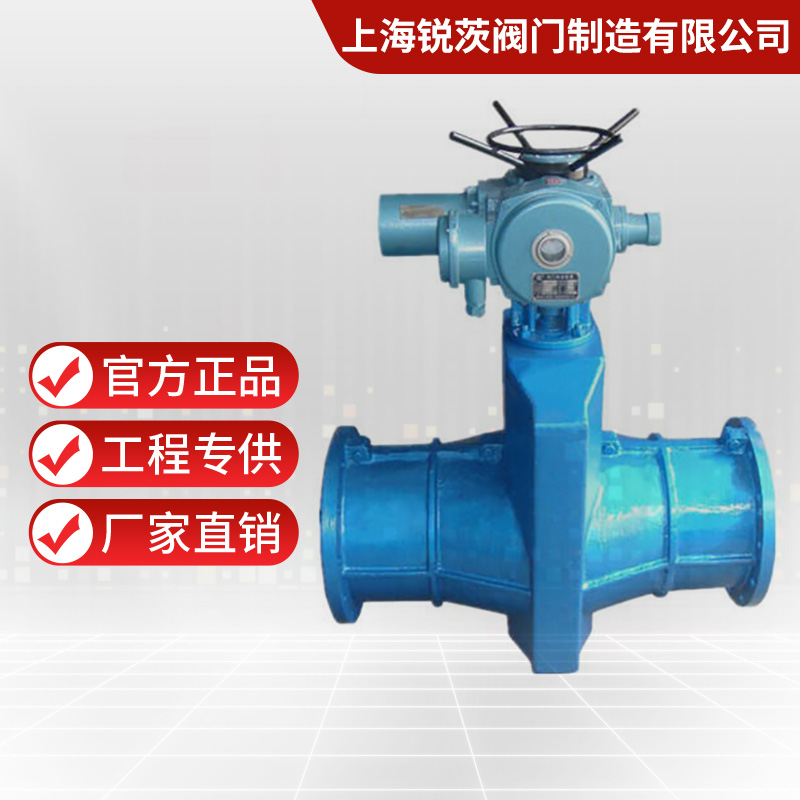

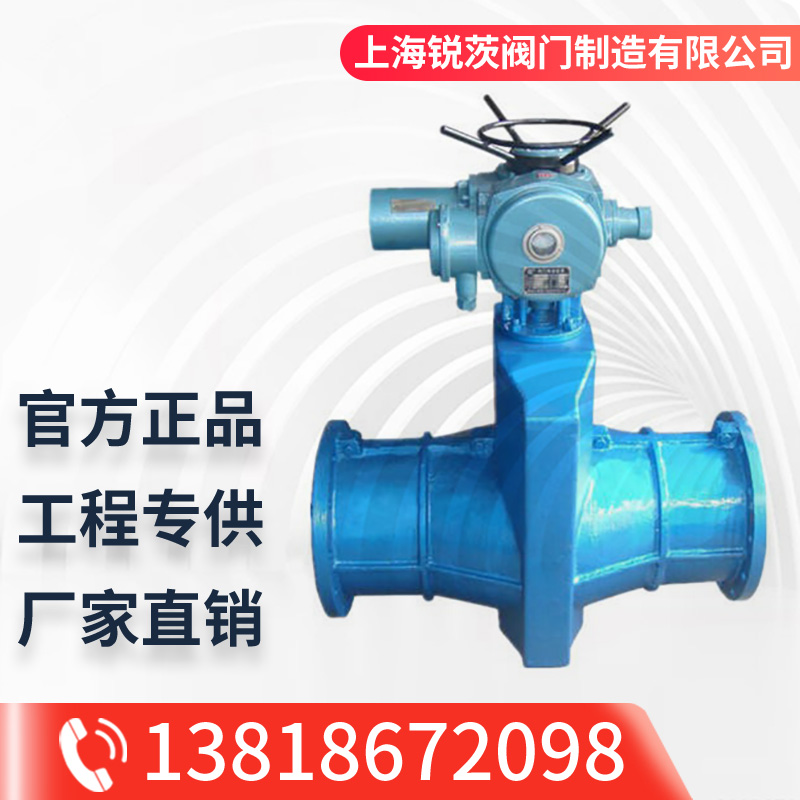

GJ941X-6L、GJ941X-6C、GJ941X-6P电动管夹阀是由电动执行器及左右阀体，橡胶管套、大小阀杆、上下闸板、导柱等零件组成。工作原理：当顺转手轮时，使大小阀杆同时带动上下闸板，压缩管套，进行关闭，反转即行开启，这样，闸板在导柱之间上下往复完成阀门开闭工作。另外，因橡胶管套承力，因此在开关时，操作人员旋转手轮时只要感到适量抵触，均己达到开闭点，切勿尽力或多人辅助，禁用其他工具开闭。GJ941X电动管夹阀适用化工，石油、发电、碱厂、选矿、水泥、选煤、非金属等行业，可控制管路浓度砂粒状流量与截止。
结构特点：
由左右铝合金阀体，橡胶管套、大小阀杆、上下闸板、导柱等零件组成。耐磨、防腐、抗冻、密封性能好，只须更换胶套即完好，阀体可较长时间使用。驱动方式有手动、气动、电动等多种方式，也可按客户需求定制非标产品。
工作原理：
通电后，电动执行器带动阀杆工作，使大小阀杆同时带动上下闸板，压缩管套，进行关闭，反转即行开启，这样，闸板在导柱之间上下往复完成阀门开闭工作。另外，因橡胶管套承力，因此在开关时，操作人员旋转手轮时只要感到适量抵触，均己达到开闭点，切勿尽力或多人辅助，禁用其他工具开闭。
技术参数：
公称通径 | 适用温度 | 公称压力 | 适用介质 |
DN25—150 | 小于85℃ | 1.0Mpa | 矿浆、磨料、干湿性粉尘类 |
DN200~500 | 0.6Mpa |
主要外型连接尺寸：
公称 | 公称 | 工作 | L | L1 | L0 | D | D1 | Z-Φ | H | 电动装置 | ||||
通径 | 压力 | 压力 | 型号 | A | B | D0 | kw | |||||||
（DN） | （MPa） | （MPa） | ||||||||||||
25 | 0.6 | 0.6 | 160 | 124 | 31 | 115 | 85 | 4-14 | ZA5-14 | 443 | 133 | 0.12 | ||
32 | 165 | 145 | 40 | *140 | 100 | 4-18 | ||||||||
40 | 190 | 157 | 50 | *150 | 110 | 4-18 | ||||||||
50 | 210 | 160 | 60 | 160 | 125 | 4-18 | ZA10-18 | 552 | 425 | 0.25 | ||||
65 | 250 | 199 | 74 | 180 | 145 | 4-18 | ZA15-15 | 552 | 425 | 305 | 0.37 | |||
80 | 300 | 222 | 88 | 195 | 160 | 4-18 | ZA30-18 | 552 | 425 | 305 | 0.75 | |||
100 | 350 | 250 | 106 | 215 | 180 | 8-18 | ZA30-18 | 552 | 425 | 305 | 0.75 | |||
125 | 430 | 318 | 134 | 245 | 210 | 8-18 | 305 | |||||||
150 | 500 | 350 | 158 | 280 | 240 | 8-23 | 1000 | |||||||
200 | 0.4 | 0.4 | 650 | 446 | 206 | 335 | 295 | 8-23 | 1174 | ZA14-18 | 766 | 390 | 305 | 1.1 |
250 | 800 | 516 | 256 | *395 | 350 | 12-23 | ||||||||
300 | 950 | 562 | 304 | *445 | 400 | 12-23 | ||||||||
采用标准设计与制造：Q/JBGN02 结构长度：Q/JBGN02 法兰连接尺寸：JB78（PN1.0MPa | ||||||||||||||
