品牌:锐茨
起订:1件
| 品牌 : | 锐茨 | 型号 : | GJ41X-6L |
| 加工定制 : | 是 | 公称直径 : | DN25-500mm |
| 产品别名 : | 铝合金管夹阀 | 适用范围 : | 0.6MPa |
| 材质 : | 铝合金 | 连接形式 : | 法兰 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 类型 : | 直通式 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 形态 : | 柱塞阀 | 零部件及配件 : | 配件 |
| 用途 : | 调节 |
产品概述：

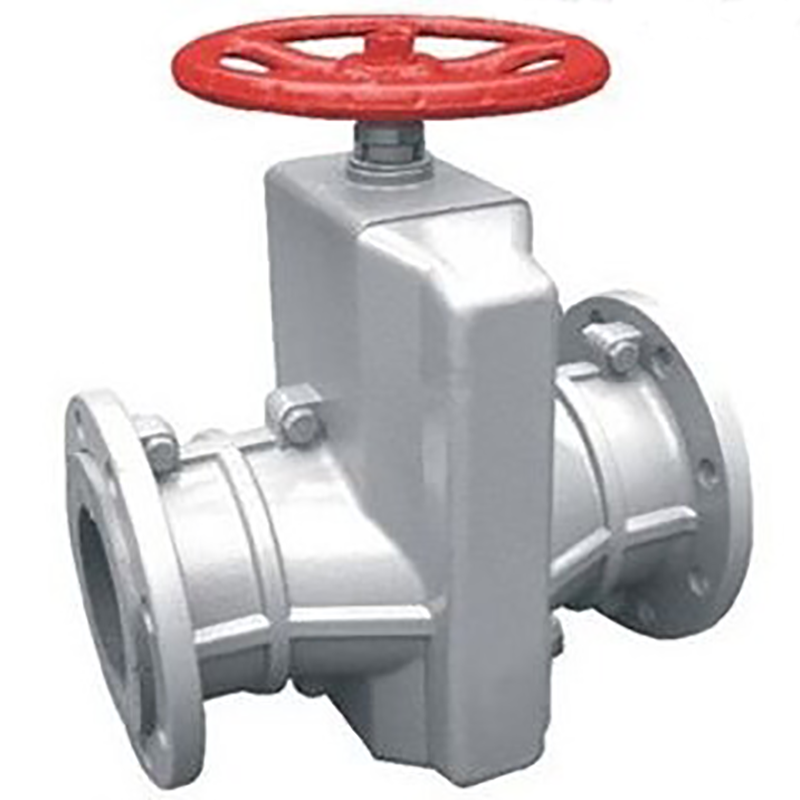

GJ41X-6L铝合金管夹阀是由左右阀体，橡胶管套、大小阀杆、上下闸板、导柱等零件组成。工作原理：当顺转手轮时，使大小阀杆同时带动上下闸板，压缩管套，进行关闭，反转即行开启，这样，闸板在导柱之间上下往复完成阀门开闭工作。另外，因橡胶管套承力，因此在开关时，操作人员旋转手轮时只要感到适量抵触，均己达到开闭点，切勿尽力或多人辅助，禁用其他工具开闭。GJ41X铝合金管夹阀适用化工，石油、发电、碱厂、选矿、水泥、选煤、非金属等行业，可控制管路浓度砂粒状流量与截止。
结构特点：
由左右铝合金阀体，橡胶管套、大小阀杆、上下闸板、导柱等零件组成。耐磨、防腐、抗冻、密封性能好，只须更换胶套即完好，阀体可较长时间使用。驱动方式有手动、气动、电动等多种方式，也可按客户需求定制非标产品。
工作原理：
当顺转铝合金管夹阀手轮时，使大小阀杆同时带动上下闸板，压缩管套，进行关闭，反转即行开启，这样，闸板在导柱之间上下往复完成阀门开闭工作。另外，因橡胶管套承力，因此在开关时，操作人员旋转手轮时只要感到适量抵触，均己达到开闭点，切勿尽力或多人辅助，禁用其他工具开闭。
技术参数：
公称通径 | 适用温度 | 公称压力 | 适用介质 |
DN25—150 | 小于85℃ | 1.0Mpa | 矿浆、磨料、干湿性粉尘类 |
DN200~500 | 0.6Mpa |
主要外型连接尺寸：
公称通径（DN） | 公称压力（MPa） | 工作压力（MPa） | L | L1 | L0 | D | D1 | D0 | H | Z-Φ | 重量(kg) |
25 | 0.6 | 0.6 | 160 | 124 | 31 | 115 | 85 | 120 | 150 | 4-14 | 3 |
32 | 165 | 145 | 40 | *140 | 100 | 140 | 174 | 4-18 | 4.5 | ||
40 | 190 | 157 | 50 | *150 | 110 | 140 | 186 | 4-18 | 5.5 | ||
50 | 210 | 160 | 60 | 160 | 125 | 160 | 205 | 4-18 | 7.5 | ||
65 | 250 | 199 | 74 | 180 | 145 | 160 | 238 | 4-18 | 9.0 | ||
80 | 300 | 222 | 88 | 195 | 160 | 200 | 241 | 4-18 | 13.5 | ||
100 | 350 | 250 | 106 | 215 | 180 | 240 | 301 | 8-18 | 20 | ||
125 | 430 | 318 | 134 | 245 | 210 | 280 | 360 | 8-18 | 27.5 | ||
150 | 500 | 350 | 158 | 280 | 240 | 320 | 405 | 8-23 | 43 | ||
200 | 0.4 | 0.4 | 650 | 446 | 206 | 335 | 295 | 560 | 545 | 8-23 | 85 |
250 | 800 | 516 | 256 | *395 | 350 | 560 | 632 | 12-23 | 138 | ||
300 | 950 | 562 | 304 | *445 | 400 | 620 | 741 | 12-23 | 195 |
