品牌:锐茨
起订:1件
| 品牌 : | 锐茨 | 型号 : | QF41F46 |
| 材质 : | 铸钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 适用介质 : | 水 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 配件 |
| 形态 : | 球式 | 工作温度 : | 常温 |
| 类型(通道位置) : | 直动式 |
产品概述：

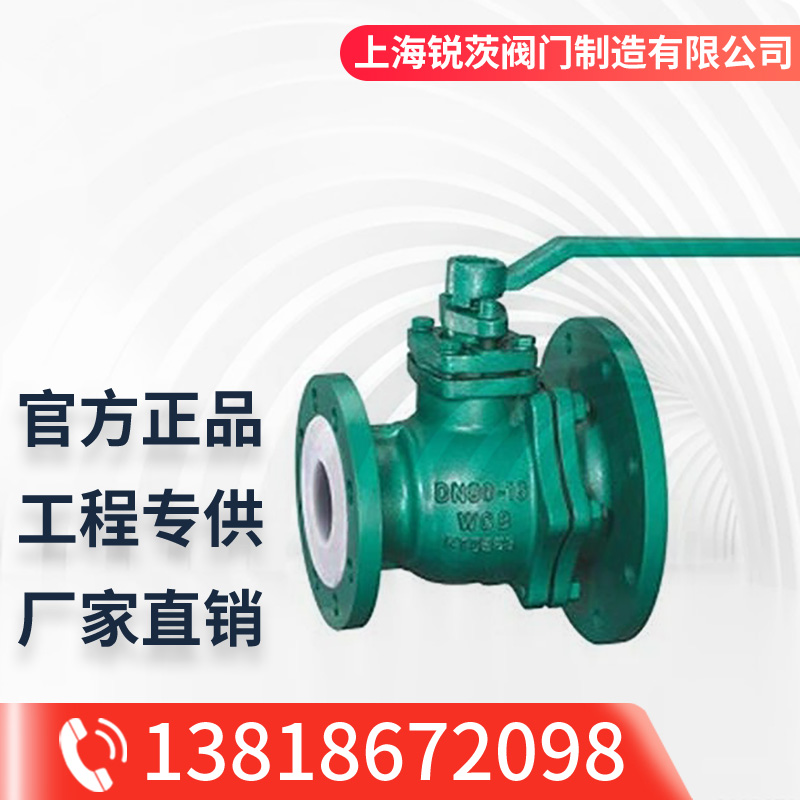

FQ41F46衬氟放料球阀属法兰连接手动直通式浮动球球阀，其采用氟塑料衬里技术，阀体采用熔模精密铸造，强度高、外观光洁，与液体接触的过流部件为氟塑料PTFE(F4)，适用在-50℃～150℃的浓度的王水、硫酸、盐酸、氢氟酸和有机酸、强酸、强氧化剂，FEP还适用于浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路、管线上使用。衬氟放料球阀是靠旋转阀瓣来使阀门畅通或闭塞的，阀瓣和阀体内侧采用氟塑料衬塑工艺制成，其具有开关轻便，体积小，密封好，结构简单，维修方便，使用广等优点。
技术标准表：
设计和制造标准 | GB/T12237 |
结构长度标准 | GB/T12221、HG/T3704-2003 |
法兰尺寸标准 | GB/T9113.1-26、HG/T20592-2009 |
压力试验 | GB/T13927-92 |
检验试验 | JB/T9092-99 |
驱动方式 | 手动、气动、电动 |
公称压力 | 0.6、1.0、1.6、2.5 |
连接尺寸：
公称通径 | 公称压力 | 主要尺寸(mm) | 重量 | ||||||
DN(mm) | PN(Mpa) | L | D | D1 | D2 | Z-φd | f | b | (Kg) |
25/50 | 1.0 | 125 | 115/140 | 85/110 | 65/90 | 4-14/4-14 | 3/3 | 17/17 | 6.0 |
32/65 | 135 | 140/160 | 100/130 | 78/110 | 4-18/4-14 | 3/3 | 19/17 | 7.5 | |
40/65 | 150 | 150/160 | 110/130 | 85/110 | 4-18/4-14 | 3/3 | 19/17 | 10.0 | |
40/80 | 150 | 150/190 | 110/150 | 85/125 | 4-18/4-14 | 3/3 | 19/19 | 10.0 | |
50/80 | 165 | 165/190 | 125/170 | 100/145 | 4-18/4-18 | 3/3 | 21/19 | 16.0 | |
50/100 | 165 | 165/210 | 125/170 | 100/145 | 4-18/4-18 | 3/3 | 21/19 | 16.0 | |
65/100 | 180 | 185/210 | 145/170 | 120/145 | 4-18/4-18 | 3/3 | 21/19 | 20.5 | |
65/125 | 180 | 185/240 | 145/200 | 120/175 | 4-18/4-18 | 3/4 | 21/20 | 20.5 | |
80/125 | 240 | 200/240 | 160/200 | 135/175 | 8-18/8-18 | 3/4 | 21/20 | 31.0 | |
80/125 | 240 | 200/265 | 160/225 | 135/200 | 8-18/8-18 | 3/4 | 21/22 | 31.0 | |
100/150 | 260 | 220/265 | 180/225 | 155/200 | 8-18/8-18 | 3/4 | 23/22 | 43.0 | |
100/200 | 260 | 220/320 | 180/280 | 155/255 | 8-18/8-18 | 3/4 | 23/24 | 43.0 | |
