| 品牌 : | 锐茨 | 型号 : | SUNA |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 种类 : | 浮球式 | 公称通径 : | DN25-300（mm） |
| 适用介质 : | 各种高腐蚀化学介质 | 压力环境 : | 高压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 气动 |
| 零部件及配件 : | 阀体 | 形态 : | 隔膜式 |
| 类型(通道位置) : | 二通式 |

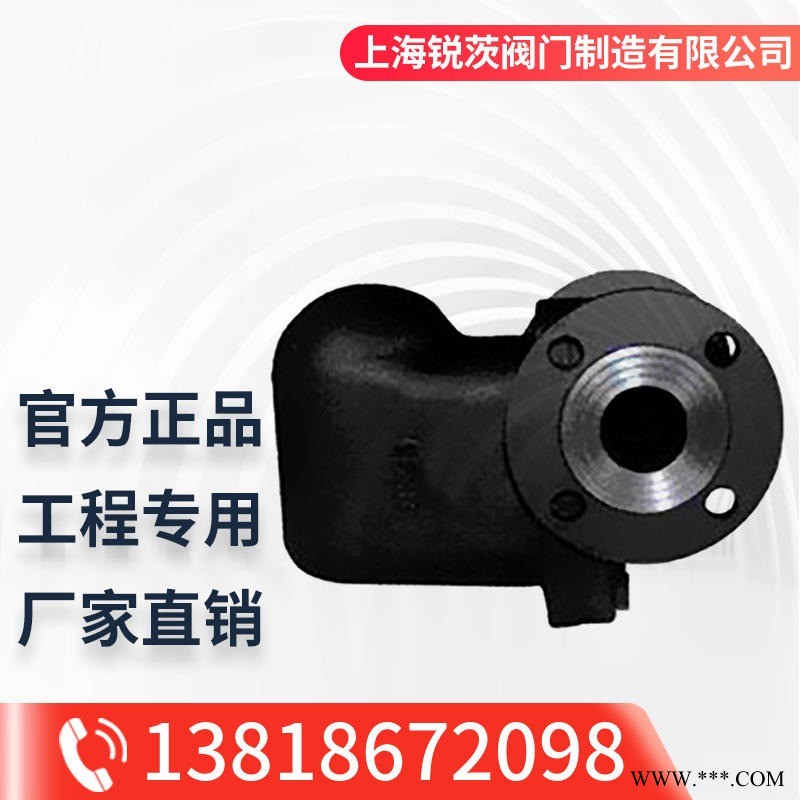

杠杆浮球式蒸汽疏水阀产品概述
SUNA杠杆浮球式蒸汽疏水阀用于蒸汽加热设备和凝结水回收系统及需要快速排除凝结水的工况，能自动、迅速、连续地排除凝结水，有效地阻止蒸汽泄漏，并获得 的加热效果。
杠杆浮球式蒸汽疏水阀产品特点
1、采用轧装阀机械(新SCCV开关方式)，具有优良的密封性和耐久性。
2、平衡双阀座设计，比一般的疏水阀体积小而排量大，特大排量场和更能发挥优越性。
3、内装双金属片空气自动排放阀，可防止空气气堵和蒸汽汽锁。
4、采用独特的U型双金属通气口，可大大缩短设备起动时间。
5、全部部件安装在阀盖上，阀无需从配管上卸下，就可维修保养，简单方便。
杠杆浮球式蒸汽疏水阀适用范围
SUNA杠杆浮球式疏水阀有SUNA23H和SUNA26H两种型号，广泛用于工业蒸汽加热设备，各种大型热交换器及干燥机、夹套锅等，特别应用于冷凝水特大排量在的工作场合。
杠杆浮球式蒸汽疏水阀工作原理
SUNA杠杆浮球式蒸汽疏水阀刚启动时，自动排空气装置迅速排除系统中不凝结气体。当蒸汽和热凝结水进入后，阀腔内温度随着升高，排空气装置自动关闭，浮球根据凝结水水位的变化而作升降，带动杠杆调节阀座孔的开度，连续排放凝结水。当凝结水停止进入时，浮球靠自重下降，驱使杠杆带动闷芯关闭排水阀座孔。
主要尺寸
型号、规格、外形尺寸表 | ||||||||
型号 | 公称通径 | 连接方式 | L（mm） | H（mm） | H1（mm） | L1（mm） | AXC（mm） | B（mm） |
SUNA23/26 H | 15 | 法兰 | 210 | 233 | 185 | 170 | 99x99 | 95 |
20 | 210 | 233 | 185 | 170 | 99x99 | 95 | ||
25 | 210 | 233 | 185 | 170 | 99x99 | 95 | ||
32 | 230 | 312 | 245 | 212 | 146x204 | 110 | ||
40 | 270 | 308 | 236 | 192.5 | 176x195 | 132 | ||
50 | 270 | 316 | 236 | 192.5 | 176x195 | 132 | ||
