| 品牌 : | 锐茨 | 型号 : | CS46H |
| 材质 : | 铸钢 | 连接形式 : | 法兰 |
| 种类 : | 蒸汽压力式 | 公称通径 : | DN15-50 |
| 适用介质 : | 蒸汽 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 蒸汽 |
| 零部件及配件 : | 配件 | 形态 : | 隔膜式 |
| 类型(通道位置) : | 二通式 |
产品概述：

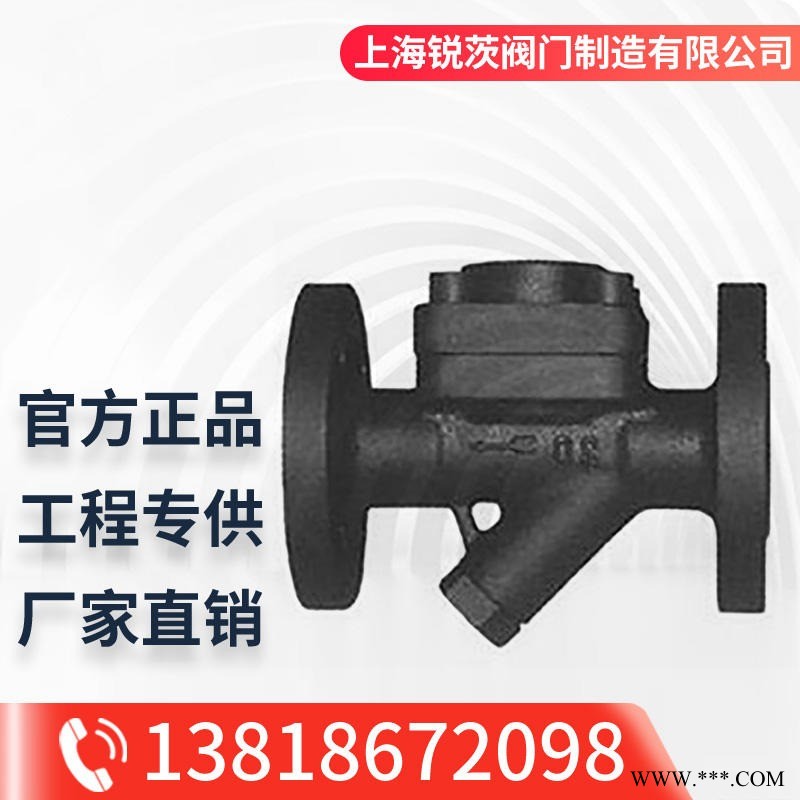

CS16H热静力膜盒式蒸汽疏水阀适用广，包括供热蒸汽主管线，伴热管路，干燥器和工业加热蒸汽设备系统，是理想的选择。
结构特点：
1、排空能力，可耐过热的蒸汽和水锤。
2、在压力范围内都是具有固定过冷的循环操作。
3、阀内装膜盒，有单组，双组，多组。适用于大排水量场合。
4、感温元件，耐蚀性强，使用长。
5、本体有碳钢不锈钢两种结构，小型轻量，立式安装效果好，亦可任意角度安装。
主要外型及连接尺寸：
产品型号 | 通径 （mm） | 连接方式 | 阀体材料 | 工作压力 | 高允许温度℃ | 外形尺寸 （mm） | |||
L | H1 | H2 | W | ||||||
CS16H-16C | 15-20 | 内螺纹 | WCB | 0.01~1.6 | 250 | 100 | 58 | 55 | 70 |
25 | 0.01~1.6 | 250 | 120 | 58 | 55 | 70 | |||
32-40 | 0.01~1.6 | 250 | 150 | 68 | 68 | 90 | |||
50 | 0.01~1.6 | 250 | 160 | 68 | 68 | 90 | |||
CS46H-16C | 15-20 | 法兰 | WCB | 0.01~2.5 | 250 | 150 | 58 | 55 | 70 |
25 | 0.01~2.5 | 250 | 160 | 58 | 55 | 70 | |||
32-50 | 0.01~2.5 | 250 | 210 | 85 | 60 | 120 | |||
