| 品牌 : | 锐茨 | 型号 : | CS16L |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 种类 : | 疏水阀 | 公称通径 : | DN50-300 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 换向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀体 | 形态 : | 疏水阀 |
| 类型(通道位置) : | 二通式 |

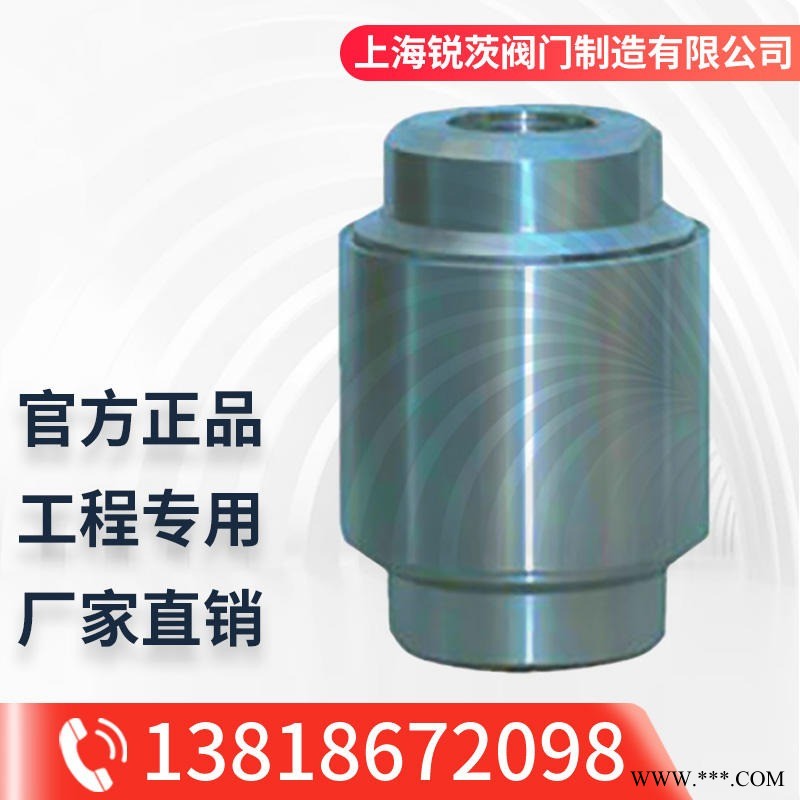

立式膜盒式疏水阀产品概述
CS16L立式膜盒式疏水阀主要动作元件金属膜盒，膜盒内根据热胀冷缩原理开启和关闭阀门。广泛用于蒸汽主管线、伴热管线、干燥器和工业加热蒸汽设备系统，供热采暖片上是 理想的选择。
立式膜盒式疏水阀结构特点
1、结构简单，维护方便。
2、部件全部采用合金处理的不锈钢，耐磨耐气蚀，使用寿命长。
3、排空能力强，排水迅速，安装方式随意。
4、可以实现多个膜盒组合，使用于大的排量场合。
5、零泄漏，背压率达到75%以上。
技术参数表 Technological parameter date
Model 产品型号 | Nominal diameter | Connection | Pressure rating（MPa） | Max allowable（℃） | Extermal dimensions（mm） | Re.weight | |||
L | H1 | H2 | W | ||||||
CS16H-16C | 15~20 | Thread 螺纹 | 0.01~1.6 | 250 | 100 | 52 | 62 | 70 | 2.5 |
25 | 120 | ||||||||
32~40 | 150 | 68 | 68 | 90 | 5 | ||||
50 | 160 | ||||||||
CS46H-16C | 15~20 | Flange 法兰 | 0.01~1.6 | 250 | 150 | 52 | 62 | 70 | 4.9 |
25 | 250 | 160 | |||||||
CS46H-16C | 32~50 | Flange 法兰 | 0.01~1.6 | 250 | 230 | 85 | 60 | 120 | 13 |
CS46H-16AA | 65~100 | Flange 法兰 | 0.01~1.6 | 250 | 310 | 120 | 95 | 150 | 24 |
CS46H-25A | 20~50 | Flange 法兰 | 0.01~1.6 | 300 | 230 | 85 | 60 | 120 | 14 |
CS46H-16L | 15~25 | Thread（Stand）螺纹（立式） | 0.01~1.6 | 250 | 100 | 80 | 2.3 | ||
CS46H-16F | 15~25 | Angle Thread 角式螺纹 | 0.01~1.6 | 250 | 53 | 103 | 55 | 1.5 | |
