| 品牌 : | 锐茨 | 型号 : | S41H |
| 材质 : | 铸钢 | 连接形式 : | 法兰 |
| 种类 : | 疏水阀 | 公称通径 : | DN15-50mm |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 换向 | 驱动方式 : | 蒸汽 |
| 零部件及配件 : | 阀体 | 形态 : | 疏水阀 |
| 类型(通道位置) : | 二通式 |
产品概述：

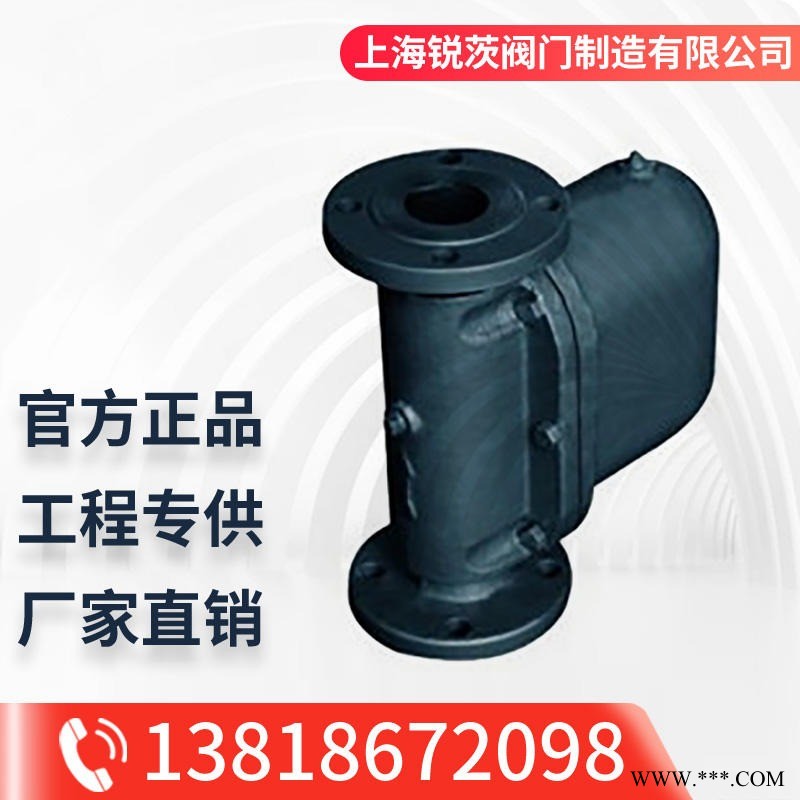

S41H型杠杆浮球式蒸汽疏水阀用于石油化工、冶金、造纸、食品等工业蒸汽设备，干燥机及大型热交换器等，适用于凝结水大排量工作场和。
结构特点及工作原理：
1、采用轧装阀机械新SCCV开关方式，具有良好的密封性。
2、平衡双阀座设计，比一般的疏水阀体积小而排量大，大排量场和能发挥其性能。
3、内装双金属片空气自动排放阀，可防止空气气堵和蒸汽汽锁。
4、采用U型双金属通气口，可缩短设备起动时间。
5、部件安装在阀盖上，阀无需从配管上卸下，就可维修保养，简单方便。
技术参数表：
产品型号 | 公称通径 | 连接方式 | 使用压力 | 温度℃） | 外形尺寸（mmExternal Dimensions | 参数重量（kg | ||||
L | L1 | H | H1 | W | ||||||
SF-15WF2025 | 15 | 法兰 | 0～0.6 | 260 | 310 | 198 | 230 | 135 | 13 | |
SF-40WF50 | 40 | 法兰 | 0～0.6 | 260 | 360 | 198 | 295 | 170 | ||
S41H-50L | 50 | 法兰 | 0～1.0 | 260 | 320 | 160 | 250 | 160 | ||
S41H-50W | 50 | 法兰 | 0～1.0 | 260 | 270 | 160 | 250 | 324 | ||
GM25 | 25～50 | 法兰 | 0.01～1.0 | 425 | 200 | 310 | 125 | 95 | 21 | |
GM6 | 40～80 | 法兰 | 0.01～1.0 | 425 | 270 | 440 | 345 | 125 | 52 | |
GM8 | 80～100 | 法兰 | 0.01～1.0 | 425 | 350 | 550 | 460 | 170 | 125 | |
