| 加工定制 : | 是 | 品牌 : | 智汇自控 |
| 型号 : | J941H-50C | 材质 : | 硬质合金 |
| 连接形式 : | 法兰 对焊 | 公称通径 : | DN15~200 |
| 适用介质 : | 水 | 压力环境 : | 低压、中压、高压 |
| 工作温度 : | 常温 | 流动方向 : | 单向 |
| 驱动方式 : | 电子 | 零部件及配件 : | 定位器 |
| 形态 : | 球式 | 类型(通道位置) : | 直通式 |
| 标准 : | 国标 | 密封形式 : | 硬密封型 |
| 上盖形式 : | 普通型 | 流量特性 : | 对数型（百分比） |
| 功能作用 : | 快速型 | 适用行业 : | 石油、化工 |

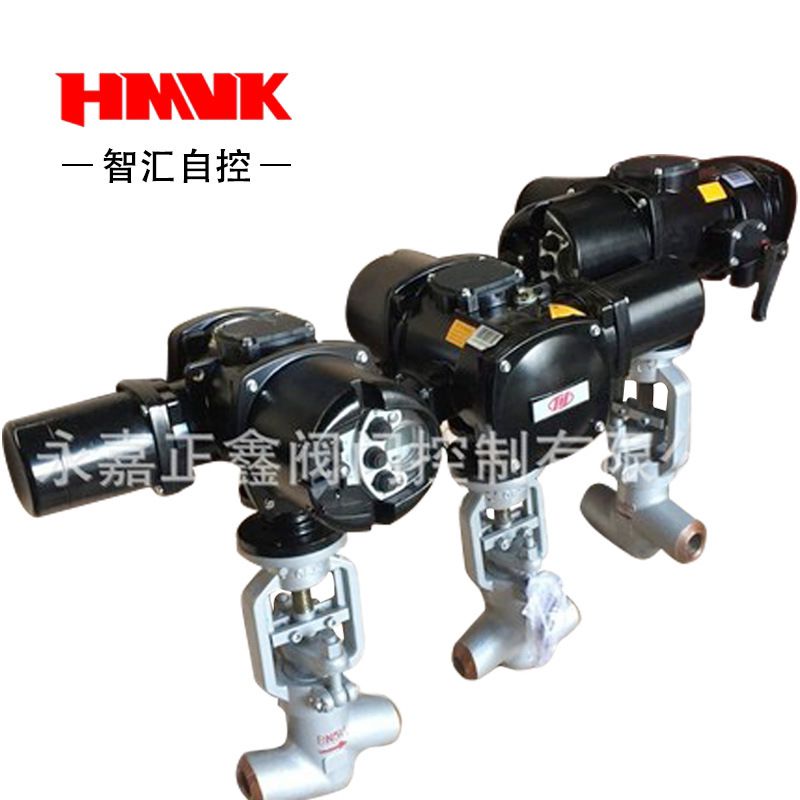

顶部导向型单座调节阀
笼式单座调节阀，采用顶部导向不平衡式结构，高强度、重载荷、s型流道、压降损失小、流量系数大、可调范围广、流量特性精度高。该类型调节阀适用于工况压差较小的场合，关闭严密，适用于对介质流量或者压力的调节。
阀笼采用压紧阀座设计，解决了传统的螺纹拧入式阀座拆卸困难，泄漏量大等问题，延长了使用寿命。采用流开式设计，介质趋向于阀门开启的方向，小开度可控性好，流量特性畸变小。根据工况要求可选择降噪音、抗气蚀的特殊阀笼。
控制阀参数说明：
阀内件特点：顶部导向型 不平衡内件结构 快拆式结构
阀体类型：直通式 角式
阀盖形式：标准型 散热型 低温型 波纹管型
流量特性：等百分比 线性 快开
口径范围：DN15-200(1/2”-8”)
(微小流量调节阀DN1-DN10)
压力等级：PN1.6、4.0、6.3Mpa（ANSI 150、300、600LB）
泄漏等级：ASME B16.104 Ⅴ（标准型金属阀座）ASME B16.104 Ⅵ（切断型软阀座）
管道连接方式：法兰式 对焊式
适用温度范围：-196°~550°
执行机构类型：气动薄膜式执行机构 气动活塞式执行 机构电动执行机构
