| 品牌 : | 上海中球 | 型号 : | DFWH200-315 |
| 材质 : | 不锈钢 | 性能 : | 耐腐蚀 |
| 扬程 : | 32m | 驱动方式 : | 电动 |
| 输送介质 : | 清水泵 | 泵轴位置 : | 卧式 |
| 叶轮结构 : | 封闭式叶轮 | 叶轮吸入方式 : | 单吸式 |
| 流量 : | 200m3、h | 叶轮数目 : | 1个 |
| 汽蚀余量 : | 2M | 吸入口径 : | 200mm |
| 排出口径 : | 200mm | 结构原理 : | 中开泵 |
| 级数 : | 单级 | 重量 : | 500kg |
| 电压 : | 380V | 功率 : | 30kw |
DFWH200-315卧式不锈钢离心泵 卧式化工管道泵 管道提升泵概述
DFWH卧式不锈钢管道泵是系列离心泵产品之一，采用离心的原理结构制造，泵体采用铸铁HT200材质铸造而成，也可以根据客户需要配用铸铁HT250、球铁QT450等材质，若是用来输送腐蚀性液体介质或者酸碱性液体的，也可以配用304不锈钢、316不锈钢和316L不锈钢等几种材质；
DFWH200-315卧式不锈钢离心泵 卧式化工管道泵 管道提升泵结构
 | 1 | 接管 | 9 | 轴承座 |
2 | 泵体 | 10 | 油镜 | |
3 | 叶轮 | 11 | 活塞 | |
4 | 后盖 | 12 | 轴承 | |
5 | 静环压盖 | 13 | 轴承压盖 | |
6 | 机械密封 | 14 | 油封 | |
7 | 穿轴螺杆 | 15 | 联轴器 | |
8 | 主轴 |

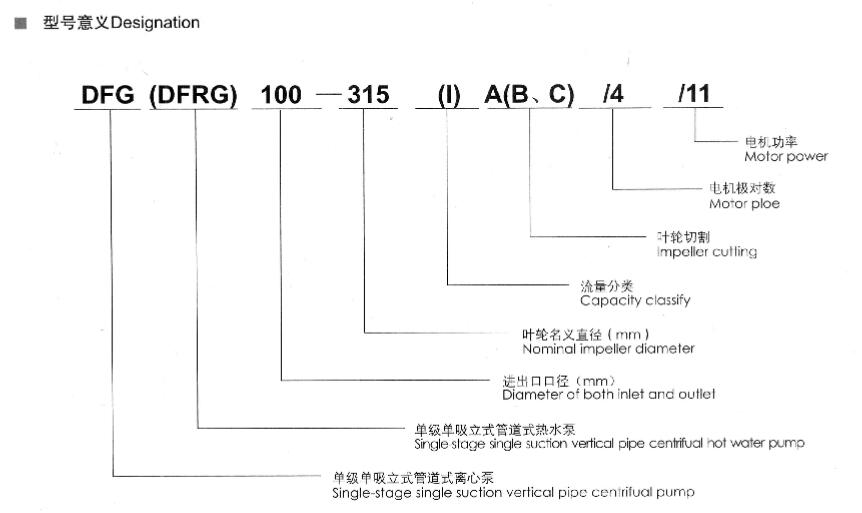

DFWH200-315卧式不锈钢离心泵 卧式化工管道泵 管道提升泵型号说明
DFWH200-315卧式不锈钢离心泵 卧式化工管道泵 管道提升泵性能参数
型号 | 流量Q | 扬程(M) |
效率(%)
| 转速(r/min) | 电机功率 | 必需汽蚀 | 重量(kg) | |
(m3/h) | (L/S) | |||||||
DFWH200-315 | 200 | 3.0 | 32 | 57 | 1400 | 0.37 | 2.8 | 300 |
DFWH200-315卧式不锈钢离心泵 卧式化工管道泵 管道提升泵故障维护
故障形式 | 产生原因 | 排除方法 |
泵不出水 | a.进出口阀门未打开，进出管路阻塞， 流道叶轮阻塞 | 检查，去除阻塞物 |
b.电机运行方向不对，电机缺相转速很 慢 | 调整电机方向，紧固电机接线 | |
c.吸入管漏气 | 拧紧各密封面，排除空气 | |
d.泵没灌满液体，泵腔内有空气 | 打开泵上盖或打开排气阀，排尽空气 | |
e.进口供水不足，吸程过高，底阀漏水 | 停机检查、调整（并网自来水管和带吸程使用易出现此现象） | |
f.管路阻力过大，泵选型不当 | 减少管路弯道，重新选泵 | |
水泵流量不足 | a.先按1.原因检查 | 先按1.排除 |
b.管道、泵流道叶轮部分阻塞，水垢沉积、阀门开度不足 | 去除阻塞物，重新调整阀门开度 | |
c.电压偏低 | 稳压 | |
d.叶轮磨损 | 更换叶轮 | |
功率过大 | a.超过额定流量使用 | 调节流量关小出口阀门 |
b.吸程过高 | 降低 | |
c.泵轴承磨损 | 更换轴承 | |
杂音振动 | a.管路支撑不稳 | 稳固管路 |
b.液体混有气体 | 提高吸入压力排气 | |
c.产生汽蚀 | 降低真空度 | |
d.轴承损坏 | 更换轴承 | |
e.电机超载发热运行 | 调整按5. | |
电机发热 | a.流量过大，超载运行 | 关小出口阀 |
b.碰擦 | 检查排除 | |
c.电机轴承损坏 | 更换轴承 | |
d.电压不足 | 稳压 | |
水泵漏水 | a.机械密封磨损 | 更换 |
b.泵体有砂孔或破裂 | 焊补或更换 | |
c.密封面不平整 | 修整 | |
d.安装螺栓松懈 | 紧固 |
