| 品牌 : | 中赫 | 型号 : | Q641F-16P/R |
| 材质 : | 201 304 316 | 连接形式 : | 法兰 |
| 结构形式 : | 三段式 | 公称通径 : | DN15-500 |
| 适用介质 : | 水 | 压力环境 : | 1.0-6.4MPa |
| 工作温度 : | 150 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 执行器 | 用途 : | 疏水 |
| 类型(通道位置) : | 二通式 | 作用对象 : | 电站 |
| 订货号 : | 509840106 | 货号 : | 4010808 |
| 3C阀门类别 : | 工业 | 是否跨境货源 : | 否 |

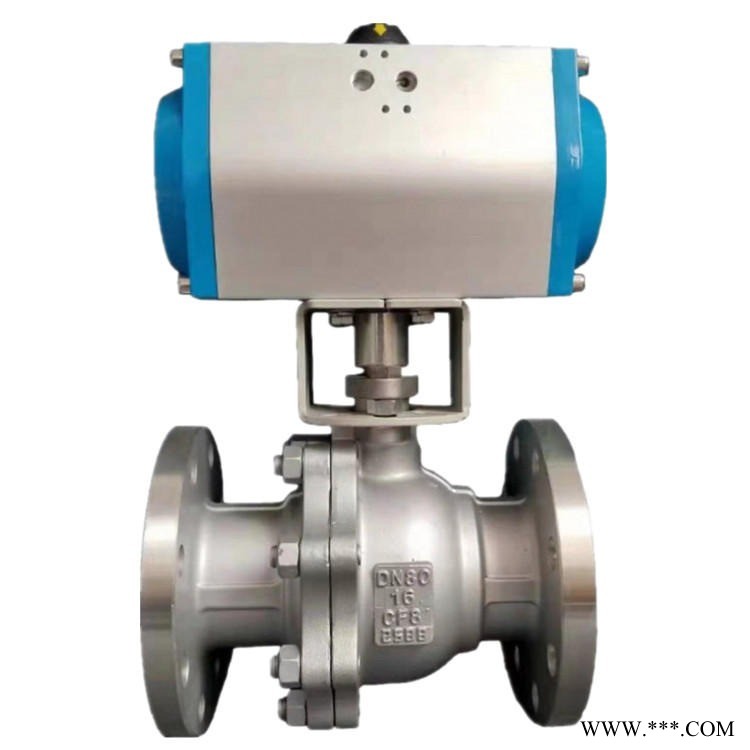

气动切断球阀(亦称气动O型球阀)，是由球阀及单(双)作用活塞式气动执行器组成，气动调切断球阀广泛适用于 、油品、化工、冶金、造纸电办、矿业，印染、生物制药，日用化工，食品饮料，水处理及空气处理等行业的流体切断控制，与自动化气动仪表配套使用。气动切断球阀(气动O型球阀)采用唇型弹性密封圈结构设计，保证密封的可靠性对于低压、超低压或真空工况用球阀，采用板簧加载的阀座密封结构，能确保球阀长期可靠的密封。中、高温球阀的阀座材料可选用对位聚苯或金属材料.。气动切断球阀(气动O型球阀)根据压力的大小、介质性质及密封要求的不同而选择球前密封结构、球后密封结构或前后双密封结构。中、高温球阀的阀座材料可选用对位聚苯或金属材料。
■产品特点
1、流体阻力小、球阀是所有阀门类中流体阻力 小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
■主要技术参数
●阀体
阀体形式 | 直通铸造球型阀 |
公称通径 | DN15～300mm，DN300以上选用固定球阀 |
公称压力 | 国标PN1.6、2.5、4.0、6.4 MPa；美标ANSI 150、300LB；日标JIS 10、20、30K |
法兰标准 | JIS、ANSI、GB、JB、HG等 |
连接形式 | 法兰式、焊接式、螺纹式 |
阀盖形式 | 整体式 |
压盖型式 | 螺栓压紧式 |
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、 编织填料、柔性石墨 |
●阀内件
阀芯形式 | O型球体阀芯 |
流量特性 | 快开特性 |
●执行机构
执行器型号 | GT、SR、ST、AT、AW系列单双作用气动执行器 |
供气压力 | 0.4～0.7MPa |
气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 | -30～+70℃ |
作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
注：如需详细执行器参数，请进入气动执行器页面进行查阅。
■主要性能指标
公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
额定流量系数KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 |
允许压差(MPa) | ≤ 公称压力 | |||||||||||||
动作范围 | 0～90° | |||||||||||||
泄露量Q | 软密封为零泄露；金属密封符合ANSI B16.104 IV级标准 | |||||||||||||
■主要性能规范
试验压力(MPa) | 公称压力(MPa) | 压力级(class) | JIS(K) | |||||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
强度试验 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 3.0 | 7.5 | 16.5 | 2.4 | 3.8 |
密封试验 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 2.2 | 5.5 | 12.1 | 1.5 | 2.8 |
气密试验 | 0.5～0.7MPa | |||||||||
■主要零件材料
1 | 左阀体 | WCB、CF8、CF8M、CF3M |
|
2 | 右阀体 | WCB、CF8、CF8M、CF3M | |
3 | 阀座 | PEFE、PPL、304、316 | |
4 | 球体 | 2Cr13、304、316 | |
5 | 阀杆 | 2Cr13、304、316 | |
6 | 密封填料 | PTFE/柔性石墨 | |
7 | 填料压盖 | WCB、CF8、CF8M、CF3M |
■主要外形及连接尺寸
|
公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 | 630 | 750 |
H | 44.5 | 49 | 55 | 65 | 65 | 75 | 90 | 95 | 115 | 127 | 140 | 172.5 | 310 | 350 |
H1 | 根据所配气动执行机构而定 | |||||||||||||
D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 |
D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 |
n-φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 |
