品牌:中赫
起订:1个
发送询价
| 品牌 : | 中赫 | 型号 : | H71F |
| 材质 : | 不锈钢 | 连接形式 : | 对夹 |
| 加工定制 : | 否 | 种类 : | NRVG静音式 |
| 结构形式 : | 对夹式 | 公称通径 : | DN15-DN200 |
| 适用介质 : | 水 | 形态 : | 对夹式 |
| 压力环境 : | 1.6-2.5 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 水力控制 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |
| 订货号 : | 3265 | 货号 : | 8525 |
| 是否跨境货源 : | 否 |
一、对夹升降式止回阀--概述

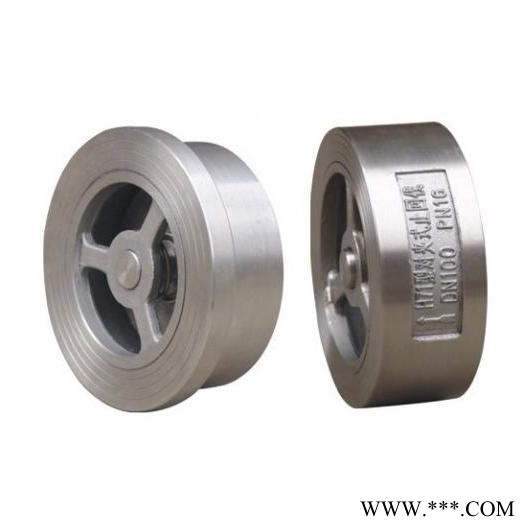

H71H/W中赫阀门对夹式升降式止回阀由阀体、阀瓣、弹簧等组成，水平或垂直安装于管路系统，防止介质倒流。
二、对夹升降式止回阀--性能参数
型号 | 公称通径 | 试验压力 | 工作温度 | 适用温度 | |
壳体 | 密封 | ||||
H71H-16Q | 1.6 | 2.4 | 1.76 | ≤235℃ | 水、蒸气、油品等 |
H71H-25Q | 2.5 | 3.75 | 2.75 | ≤235℃ | |
H71W-25H | ≤300℃ | ||||
H71W-25P | ≤200℃ | 等腐蚀性介质 | |||
H71W-40H | 4.0 | 6.0 | 4.4 | ≤300℃ | |
H71W-40P | ≤200℃ | 水、蒸气 | |||
三、对夹升降式止回阀--主要外形及连接尺寸
公称压力 | 公称通径 | 尺寸（mm） | |||||
L | D1 | D2 | D3 | D4 | D5 | ||
PN1.0MPa | 15 | 16 | 52 | 15 | 24 | 31 | 40 |
20 | 19 | 62 | 19 | 30 | 40 | 50 | |
25 | 22 | 72 | 24 | 35 | 47 | 58 | |
32 | 28 | 83 | 31 | 46 | 56 | 68 | |
40 | 31.5 | 93 | 39 | 55 | 66 | 78 | |
50 | 40 | 108 | 48 | 65 | 78 | 90 | |
65 | 46 | 128 | 62 | 80 | 95 | 110 | |
80 | 50 | 142 | 76 | 96 | 110 | 128 | |
100 | 60 | 162 | 95 | 115 | 132 | 150 | |
125 | 90 | 192 | 110 | 125 | 135 | - | |
H71型对夹式止回阀的详细介绍
H71型对夹式止回阀,也叫对夹式单向阀,单瓣对夹式止回阀,弹簧式止回阀
H71型对夹式止回阀,适用于公称压力PN1.0-42.0MPA,Class150-2500lb,公称通径DN15-DN1200,工作温度-194-540度的各种管道上,用于防止介质倒流,通过选用不同的材质,可适用于水,油,蒸汽,油品, ,强氧化性介质及尿素等多种介质.
H71型对夹式止回阀结构特点:
1结构长度短,其结构长度只有传统法兰止回阀1/4
2体积小,重量轻,其重量只有法兰止回阀的1/4
3阀瓣关闭速度快,水锤压力小
4水平管道或垂直管道均可使用
5流道通畅,流体阻力小,
6动作灵敏,密封性能好
7阀瓣行程短,关阀冲击力
8整体结构,简单紧凑,造型美观
9使用寿命长,可靠性高.
