| 品牌 : | 中赫 | 型号 : | Z641H-16C |
| 连接形式 : | 法兰 | 主体材料 : | WCB 304 316 |
| 公称通径 : | DN15-300 | 适用介质 : | 水 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 气动 | 零部件及配件 : | 配件 |
| 用途 : | 截止 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |

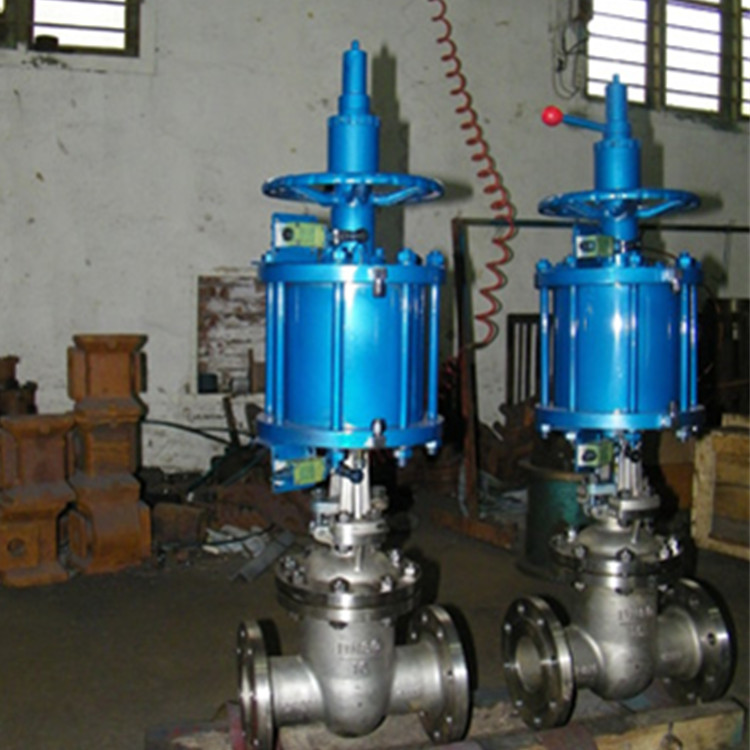

Z641H气动带手动闸阀
Z641H气动带手动闸阀是具有气动执行机构和手动及其保护机构的低支架闸阀。气动闸阀由于采用双层气缸结构，与单气缸式气动闸阀相比，提升力增大了一倍。阀门具备缓冲机构，能有效地减速轻了关闭阀门时，活塞下行冲击而造成的阀板车密封面和阀体密封面的磨损，也能避免闸板卡死的现象。
Z641H气动带手动闸阀执行标准：
设计依据 | GB标准 | ANSI标准 | |
设计标准 | GB/12237 | ANSIB16.34 | |
结构 长度 | 法兰 连接 | GB/12221 | ANSIB16.10 |
连接法兰尺寸 | GB/9113、IB/T79 | ANSIB16.5 | |
试验和检验 | IB/T9002 | API598 | |
Z641H气动闸阀主要零件材质：
序号 | 零件名称 | 材质 | ||
C | P | R | ||
1 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
2 | 螺帽 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
3 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
4 | 闸板 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
5 | 阀杆 | 1Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
6 | 垫片 | 柔性石墨 不锈钢 | 柔性石墨 不锈钢 | 柔性石墨 不锈钢 |
7 | 阀盖 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
8 | 螺帽 | 35 | 1Cr18Ni9T | 1Cr18Ni12Mo2Ti |
9 | 吊环螺栓 | 35 | 1Cr18Ni9T | 1Cr18Ni12Mo2Ti |
10 | 螺帽 | 35 | 1Cr18Ni9T | 1Cr18Ni12Mo2Ti |
