| 品牌 : | ZT | 型号 : | XD371X-10/16 |
| 结构形式 : | 垂直板式 | 加工定制 : | 是 |
| 材质 : | 球墨铸铁 | 连接形式 : | 对夹 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 双向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀体 | 用途 : | 调节 |
| 类型(通道位置) : | 直通式 | 口径 : | DN50-DN600 |
| 公称通径 : | 50-600 | 安装尺寸 : | DN50-DN600 |
中天阀门制造（天津）有限公司

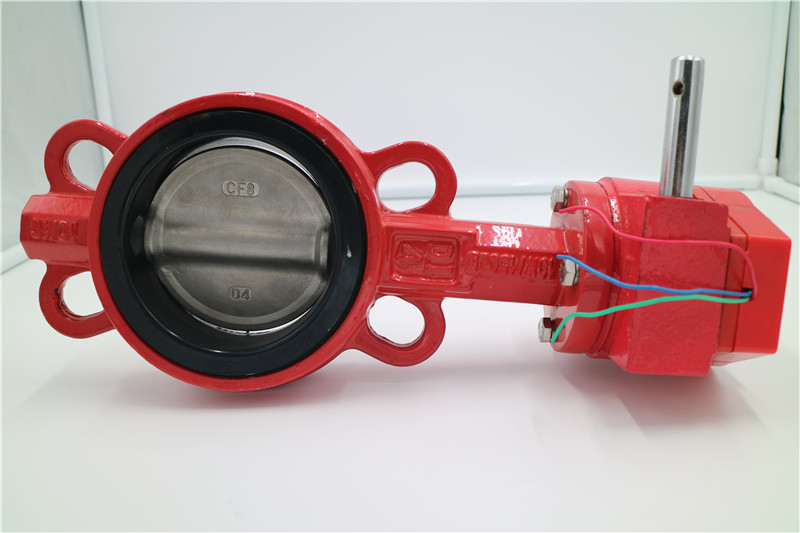

信号蝶阀适用于石油、化工、食品、医药、造纸、水电、船舶、给排水、冶炼、能源等系统管路上。可在多种腐蚀性、非腐蚀性的气体、液体、半流体以及固体粉末管线和容器上作为调节和节流设备使用。特别广泛适用于高层建筑消防系统及其它需要显示阀门开关状态的管线系统上。
特点
编辑
1、小型轻便，容易拆装及维修，并可以任意位置上安装。 [1]
2、结构简单、紧凑，90°旋转启闭迅速。
3、操作扭矩小，省力轻巧。
4、达到完全密封，气体试验泄漏为零。
5、选择不同零部件材质，可适用多种介质。
6、流量特性趋于直线，调节性能好。
7、启闭试验次数多达万次，使用寿命长。
8、凡使用闸阀、止回阀（球形截流阀）">截止阀、旋塞阀、胶管阀及隔膜阀的管路，特别在高层建筑消防系统及需要显示阀门开关状态的管线系统上，均可用该阀替换。
工作原理
编辑
1、信号蝶阀由蜗轮蜗杆传动装置驱动转轴及蝶板旋转实现启闭和控制流量。
2、旋转蜗轮蜗杆传动装置手轮，使蝶板达到启闭及调节流量的目的，手轮顺时针方向旋转为阀门关闭。
3、蜗轮蜗杆传动装置箱体内设置微动开关有两种形式：
a、在传动装置箱体内设有开向、关向两个微动开关，分别在阀门全开和关闭时动作，接通控制室“阀开”“阀关”指示灯源，使之准确显示阀门开关状态。
b、在传动装置箱体内设关向微动开关（蝶板全关位置为0°），当蝶板由0°～40°位置时微动开关支作，输出阀门关闭信号，40°～90°位置时另一对常闭可输出阀门打开信号。可调整压触微动开关的凸轮，显示蝶板所处的不同位置。
注意事项
编辑
1、本蝶阀可以安装在空间任意位置管路上。
2、蝶阀的安装位置应保证使用、维修和更换的方便。
3、本蝶阀安装时可以不考虑管路介质流动的方向，即允许双向流动。
4、蝶阀安装前应存放在室内干燥处，阀板微开4°～5°。
5、蝶阀安装前应进行以下工作：
a、仔细核对使用情况是否与本蝶阀性能规范相符合。
b、清洁内腔和密封面，不允许有污物附着，未清洁前勿启闭蝶板。
c、检查传动装置是否与蝶阀上法兰连接可靠。
6、蝶阀在管路夹紧时，注意连接力是否均匀可靠。
7、蝶阀安装后，进行管路强度试压时，阀板必须处于开启位置。
8、蝶阀安装后，应定期检查，其检查的主要项目如下：
a、蝶阀阀座及O型密封圈是否损伤。
b、阀板密封面的密封性能。
c、蝶阀检修装配后，启闭旋转时不得有卡阻现象。
d、蝶阀检修装配后，应按要求进行密封性能试验。
f、每次检修后，应将情况详细记录以备查考。
