品牌：奇众
起订：1件
供应：999件
| 品牌 : | 奇众 | 型号 : | G11W |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 工作温度 : | 常温 | 介质温度 : | 常温 |
| 公称压力 : | 常压 | 产品别名 : | 螺纹隔膜阀 |

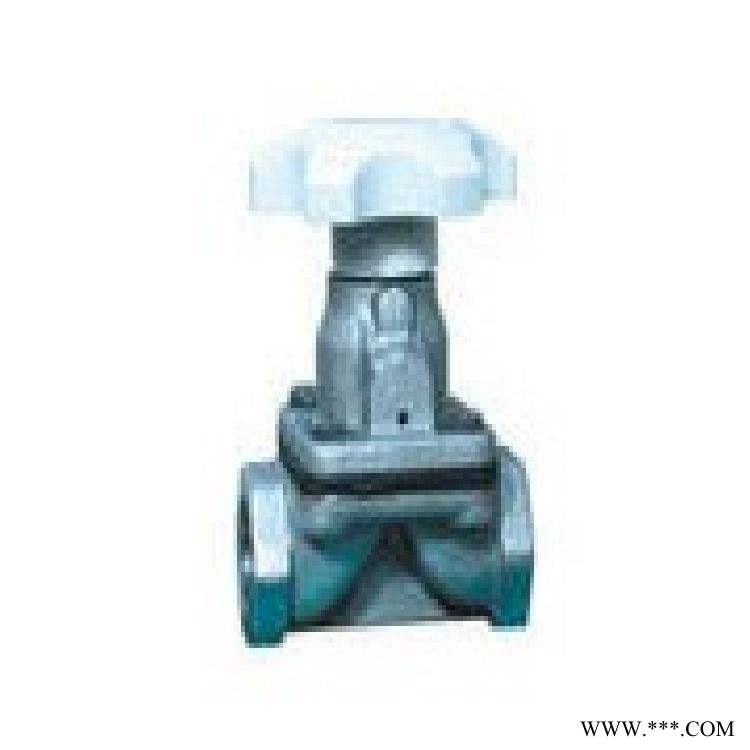

内螺纹隔膜阀用途：☆内螺纹隔膜阀专用于控制一般腐蚀性介质，可供各类管路或设备上作启闭及节流用。
☆适用温度：≤120℃、≤150℃(按照隔膜材料)
☆压力等级：PN(MPa) 0.6 1.0 1.6内螺纹隔膜阀材料：◇阀体：铸铁、球墨铸铁、碳钢、不锈钢
◇阀盖：铸铁、球墨铸铁、碳钢、不锈钢
◇隔膜：橡胶
◇阀瓣：铸铁、不锈钢
◇阀杆：碳钢、不锈钢
◇手轮：铸铁内螺纹隔膜阀测试：△衬里层：电火花检测
△试验与检验按BS6755标准
△公称压力：PN(MPa)
△阀体：PN×1.5
△密封：PN×1.1内螺纹隔膜阀主要尺寸参数：
| 公称通径 | 公称压力 MPa | 工作压力 MPa | L mm | SW mm | b mm | H1 mm | H2 mm | D0 mm | 质量 Kg/kilos | |
| DN | G | |||||||||
| 8 | 1/4 | 1.6 | 1.6 | 50 | 20 | - | 60 | 66 | 45 | 0.6 |
| 10 | 3/8 | 50 | 24 | - | - | - | 45 | 0.7 | ||
| 15 | 1/2 | 65 | 38 | 8 | 84 | 92 | 50 | 0.8 | ||
| 20 | 3/4 | 85 | 40 | 12 | 93 | 103 | 50 | 1.1 | ||
| 25 | 1 | 110 | 48 | 18 | 106 | 120 | 66 | 1.9 | ||
| 32 | 1 1/4 | 120 | 58 | 18 | 137 | 156 | 96 | 3.3 | ||
| 40 | 1 1/2 | 140 | 69 | 18 | 142 | 163 | 96 | 4.2 | ||
| 50 | 2 | 165 | 85 | 20 | 167 | 192 | 96 | 5.8 | ||
| 65 | 2 1/2 | 1.0 | 203 | 60 | 20 | 190 | 225 | 165 | 9.5 | |
| 80 | 3 | 254 | 105 | 32 | 206 | 246 | 230 | 16.2 | ||
