品牌：鑫宏
起订：1台
| 品牌 : | 鑫宏 | 型号 : | DWP-12A |
| 加工定制 : | 否 | 名称 : | 液压弯排机 |
| 适用范围 : | ·用于铜铝排的弯曲 | 体积 : | 92*50*24CM |
| 颜色 : | 蓝色 | 重量 : | 120kg |
| 净重 : | 100kg | 产地 : | 山东省济宁市 |

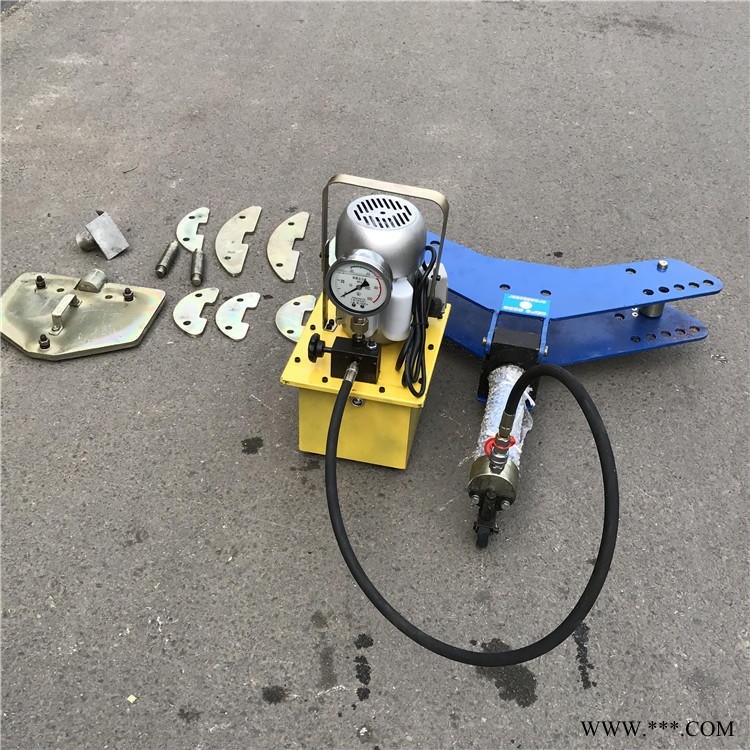

SWP手动液压弯排机（手动弯排机，整体式弯排机）采用质量优材料和先进加工工艺，具有速度快及无故障
工作时间长等特点。一种新型的弯制铝排，铜排的新额工具，它具有结构合理，操作方便，使用安全。手动
液压弯排机适用于弯制铝排、铜排，应用于工矿企业、变电所、电厂，是弯排的理想液压工具。
手动液压弯排机规格与性能参数
1、型号：SWP-12A
2、大工作压力：63MPa
3、大工作行程：320mm
4、弯排范围：铝铜排宽度40、50、60、80、100、120、125
厚度：4-12mm
5、弯曲角度：α≥90°
6、弯曲半径：2.5倍排宽
7、油箱容量：2kg
8、液压油牌号：N15
9、大操作力：≤400N
性能特点：(技术参数)
表一
型号 | SWP-10A | SWP-12A |
弯曲角度a | 180度>a≥90度 | 180度>a>90度 |
弯排半径mm | 2.5倍排宽 | 2.5倍排宽 |
弯排厚度mm | 4、5、6、8、10 | 4、5、6、8、10、12 |
弯排宽度mm | 40、50、60、80、100 | 40、50、60、80、100、120 |
大工作压力MPa | 45 | 50 |
大工作行程mm | 250 | 320 |
液压油牌号 | N15 | N15 |
SWP-10、SWP-12液压弯排机模板分配情况
表二
排宽mm | 排厚mm | 模板半径mm | 模板厚度mm | 代用说明 |
40 | 4、5、6、8、10 | 100 | 4、5、8 | 10mm排厚用4+5mm模板合用； |
50 | 4、5、6、8、10 | 125 | 4、5、8 | |
60 | 4、5、6、8、10 | 150 | 4、5、8 | |
80 | 8、10 | 200 | 8、10 | / |
100 | 8、10 | 250 | 8、10 | / |
120 | 8、10、12 | 300 | 8、10、12 | / |
