品牌：神华
起订：1个
| 加工定制 : | 是 | 品牌 : | 神华 |
| 型号 : | 安全阀 | 连接形式 : | 接头 |
| 材质 : | 碳钢 | 阀瓣开启高度 : | 见说明 |
| 结构形式 : | 见说明 | 标准 : | 国标 |
| 零部件及配件 : | 配件 | 形态 : | 蝶式 |
| 压力环境 : | 50MPa | 类型(通道位置) : | 直动式 |
| 生产厂家 : | 山东济宁 |
保证立柱额定工作阻力和初撑力的要求并对支架功能过载时能及时起到卸载溢流的作用。
安全阀适用范围
安全阀是液压支架回路系统中关键的控制元件，适用与液控单向阀组成支架液压控制阀组。
安全阀技术参数
额定公称流量：125L/min
额定公称压力： 50MPa

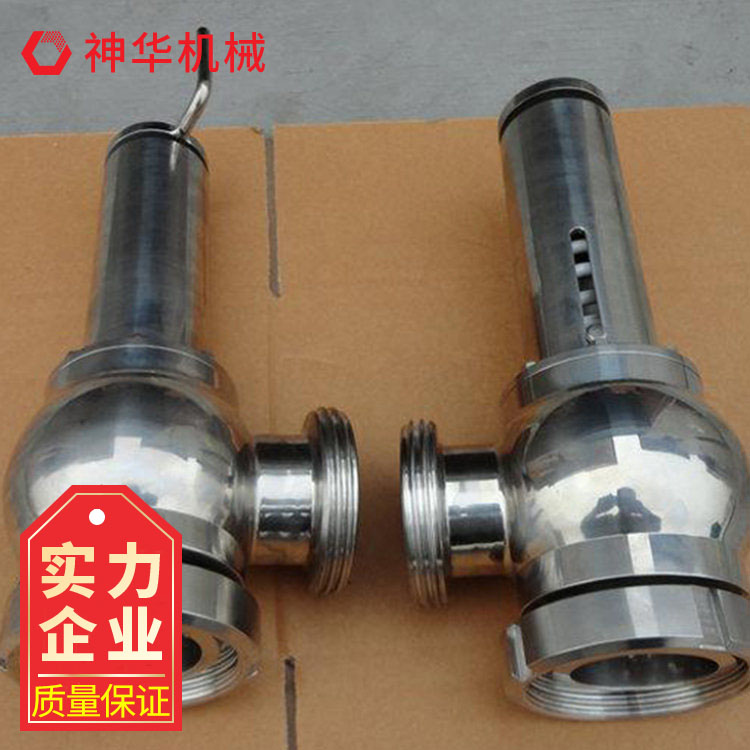

FAD125/50型安全阀是使立柱保持恒阻工作特性的关键元件。它长期处于高压状态下工作。安全阀必须密封性能好，才能保证支架达到工作阻力和稳定的工作状态，因此要求安全阀动作灵敏，密封可靠，使用寿命长。
类型 安全阀 材质 碳钢
型号 FAD160/50
适用范围 矿山支护设备
产品别名 安全阀
公称压力 50（MPa）
类型（通道位置） 直动式
连接形式 接头
零部件及配件 配件
驱动方式 水力控制
主体材料 碳钢
安全阀结构特征
安全阀为直动式，采用管阀式与特制O型圈轴向密封弹簧平衡结构。结构简单，工作灵敏可靠。
安全阀工作原理
安全阀是利用液压力和弹簧力的相互作用以实现阀的开启溢流和关闭液压的作用。其工作原理是利用液压力和弹簧力的相互作用以实现阀的开启溢流和关闭液压的作用。它的主要元件有阀芯、特制O型密封圈弹簧。在阀芯中xin有轴向的孔，在上部有径向的孔，轴向孔与径向孔相通，O型密封圈锁在阀体中。当油压低于弹簧力时，弹簧通过弹簧座将阀芯向下压，此时径向孔在密封圈的下方，闭锁立柱下腔油路。当立柱下腔油液压力逐渐增高时，作用于阀芯上的力大于弹簧力时，阀芯上升，一直到阀芯的径向孔越过密封圈后，开始卸压，立柱下腔压力下降到某一值时，弹簧压回阀芯。立柱下腔油路重新封闭。弹簧力的大小可用调压螺丝调解。
