品牌：上海远一
起订：10件
| 加工定制 : | 否 | 品牌 : | 上海远一 |
| 型号 : | FD343H-16C | 材质 : | 铸铁 |
| 连接形式 : | 法兰 | 结构形式 : | 偏置板式 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 双向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀体 | 用途 : | 截止 |
| 类型(通道位置) : | 直通式 | 口径 : | DN50～150 |
| 公称通径 : | 50～150 | 安装尺寸 : | DN50～150 |
| 3C阀门类别 : | 工业 |
行业经验十多年，经营9年
月产量20000000件
品质保障，物美价廉，雄厚的生产实力
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
温馨提示
产品属性，价格，图片仅供参考，详情请旺旺或来电咨询！
一、概述

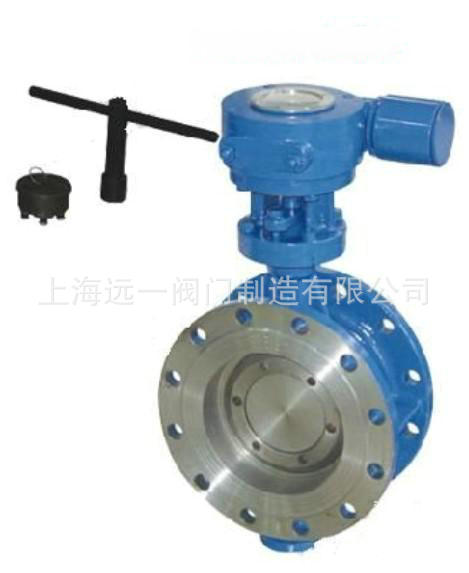

FD343H-16C 防盗蝶阀是概据供热系统上使用单位不及时交费及油田上经常发生岛油事件造成的损失 FD343H-16C 防盗蝶阀而研讨设计成功的阀门产品。该阀门具有防盗性能好（三保险），开关轻松、密封效果稳定、使用寿命长等特点。本蝶阀适用于食品、饮料、医药、化工式等纯净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。
二、基本特征：
1、FD343H-16C 防盗蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。
2、FD343H-16C 防盗蝶阀可以运送泥浆，在管道口积存液体 少。低压下，可以实现良好的密封。 调节性能好。
3、FD343H-16C 防盗蝶阀蝶板的流线形设计，使流体阻力损失小，可谓是一种节能型产品。
4、FD343H-16C 防盗蝶阀阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。电动蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。
5、FD343H-16C 防盗蝶阀连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。驱动形式有手动、蜗轮传动、电动、气动、液动、电液联动等执行机构，可实现远距离控制和自动化操作。
三、使用方法
FD343H-16C 防盗蝶阀安装后，拿附件扳手上端的小六角施出阀门上盖的小内六角螺丝，移开盖子，中间就是锁芯，如带钥匙锁芯就用钥匙打开，如带密码锁芯(见防盗阀门的密码编制和使用），拿出锁芯后，就用附件板手下端打开(或关闭）阀门的蝶扳，顺时针关，逆时针开。
四、采用标准
法兰连接尺寸：GB9115-88
GB91113-88；GB4216-84
结构长度：GB12221-89
压力试验：GB/T13927-92：ZBJ16006-90
三、主要技术参数
试验压力Ps（Mpa)
公称通径 公称压力PN（Mpa) 强度试验 密封试验 适用温度 适用介质
DN（mm) 1.0 1.5 1.1 -29425 水、蒸汽、油品、海水、酸类
50150 1.6 2.4 1.76
2.5 3.75 2.75
四、主要零部件材料
型号阀体材料 零件名称
阀体、蝶板 密封面配对材料 阀杆 填料
FD343H(碳钢) 铸 钢 不锈钢／不锈钢 40Cr 柔性石墨
FD343H(不锈钢) 奥氏体不锈钢 不锈钢／司酞立 奥氏体不锈钢 聚四氟乙烯
