品牌：上海深荣
起订：1个
| 品牌 : | 上海深荣 | 型号 : | 涡轮不锈钢硬密封蝶阀 |
| 结构形式 : | 固定球球阀 | 加工定制 : | 是 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 执行器 | 用途 : | 截止 |
| 类型(通道位置) : | 直动式 | 口径 : | DN200 |
| 公称通径 : | DN200 | 种类 : | 浮球式 |
| 形态 : | 角式 | 原理 : | 真空过滤 |
| 样式 : | 针式 | 适用对象 : | 空气 |
| 滤料类型 : | 活性炭 | 过滤器类型 : | 袋式 |
| 主体材质 : | 不锈钢 | 外形 : | 中型 |
| 类型 : | 油罐阻火器 | 密封形式 : | 软密封型 |
| 作用对象 : | 水 |

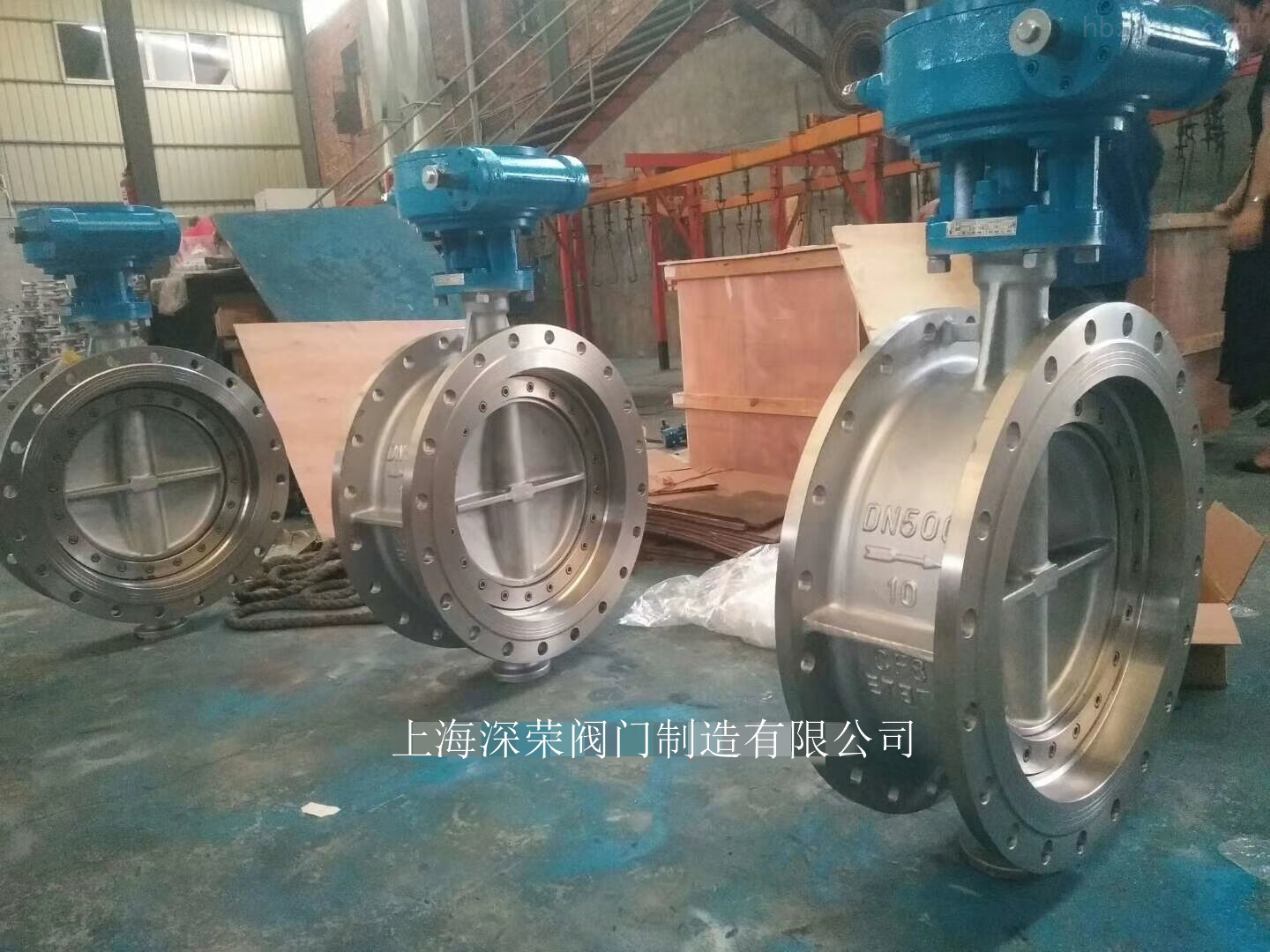

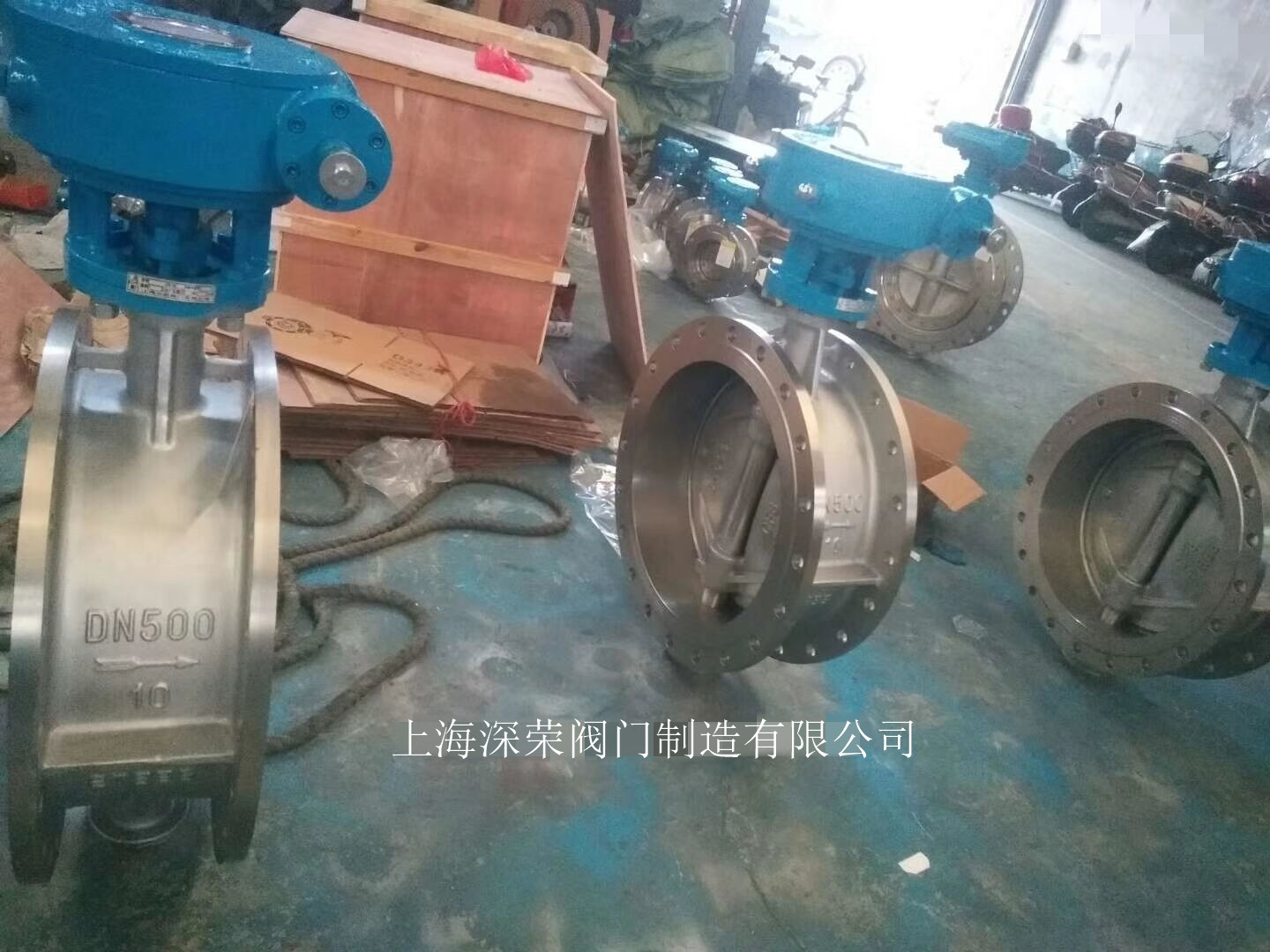

涡轮不锈钢硬密封蝶阀介绍：
不锈钢法兰蝶阀采用三偏心硬密封结构，阀座与蝶板几乎无磨损，具有越关越紧的密封功能。密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。根据用户需求，阀门供应网的硬密封蝶阀可以设计成具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。驱动装置可以多工位(旋转90°或180°)安装，便于用户使用。
硬密封蝶阀又叫翻板阀，是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。硬密封蝶阀在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。硬密封蝶阀适用于发生炉、煤气、蒸汽、城市煤气、冷热空气、化工冶炼工程和发电环保系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。
涡轮不锈钢硬密封蝶阀特点：
1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
涡轮不锈钢硬密封法兰蝶阀技术参数;
阀体 WCB、合金钢、不锈钢、QT450-10
蝶板 WCB、合金钢、不锈钢、QT450-10
阀轴 2Cr13不锈钢、合金钢
密封圈 不锈钢圈
填料 柔性石墨
四、D343H不锈钢硬密封涡轮法兰蝶阀采用标准
制造标准 JB/T8527-97
法兰标准 GB9113-2000
结构长度标准 GB12221-89
公称通经DN（mm) 50～2000
公称压力PN（MPa) 0.6 1.0 1.6 2.5
密封试验(MPa) 0.66 1.1 1.76 2.75
强度试验(MPa) 0.9 1.5 2.4 3.75
适用温度 碳钢：-29℃～425℃不锈钢：-40℃～650℃
适用介质 水、空气、、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
阀门类型代号：D代表蝶阀；
操作方式：（手柄、自动、省略）涡轮-3；气动-6；电动-9；
连接方式代号：4代表法兰；
蝶阀结构形式代号：
密封型，0代表单偏心；1代表中心垂直板；2代表双偏心；3代表三偏心；4连杆机构。
非密封型，5代表单偏心；6代表中心垂直板；7代表双偏心；8代表三偏心；9代表连杆机构。
密封面材料代号：X代表橡胶，F代表氟塑料，Y代表硬质合金；
阀体压力代号：16代表耐压十六公斤；
阀体材质代号：C代表WCB碳钢、P代表304不锈钢。
上海深荣阀门有限公司订货须知：
为证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始数据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径涡轮不锈钢硬密封蝶阀 是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供
