品牌：中特
起订：1个
| 品牌 : | 中特 | 型号 : | SD343 |
| 结构形式 : | 偏置板式 | 加工定制 : | 是 |
| 材质 : | 铸铁 | 连接形式 : | 法兰 |
| 适用介质 : | 蒸汽 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 手轮 | 用途 : | 排气 |
| 类型(通道位置) : | 直通式 | 口径 : | 100-3000 |
| 公称通径 : | 800 | 安装尺寸 : | 800 |
| 3C阀门类别 : | 工业 |
SD343蜗轮传动法兰式伸缩蝶阀的详细资料：

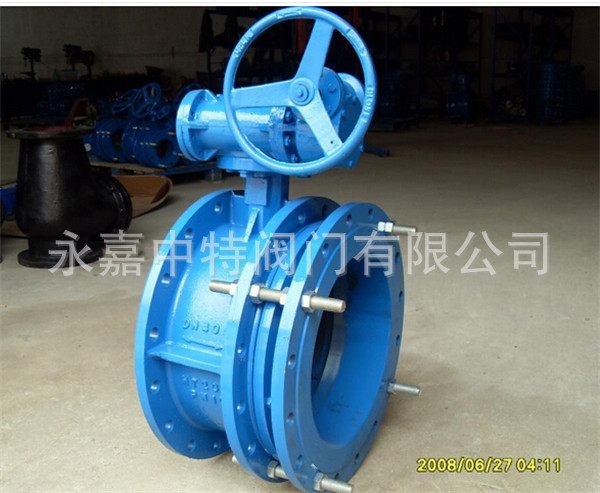

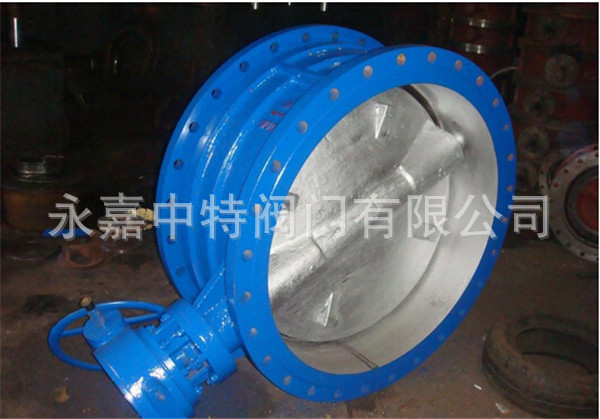

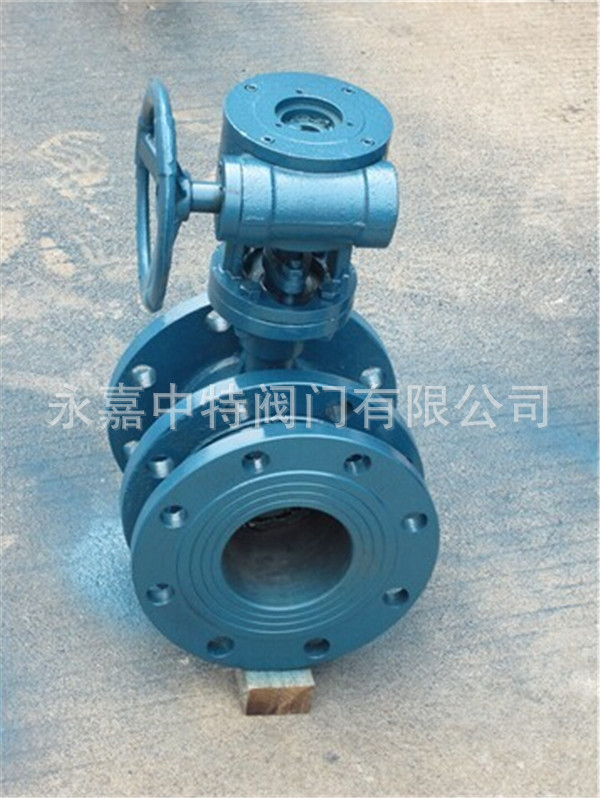

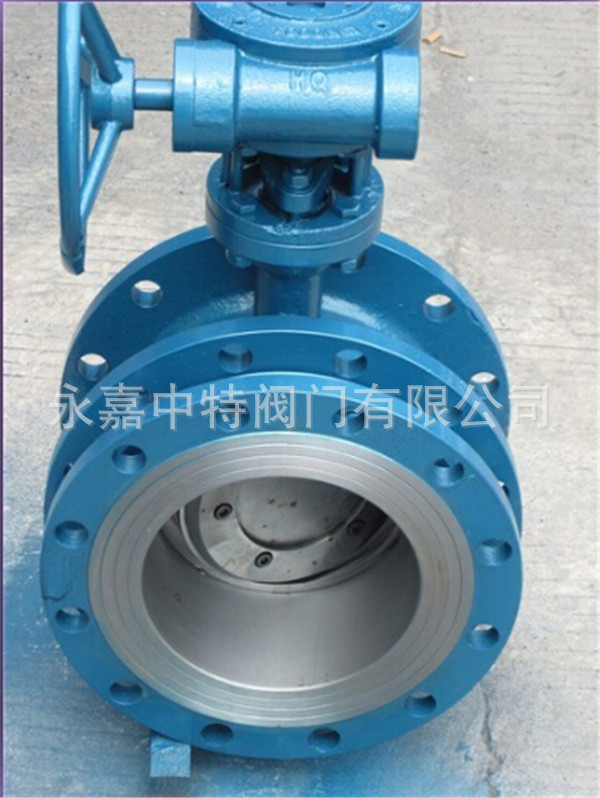

实物图片：
产品简述: | SD343伸缩蝶阀不做温度补偿时，只做安装更换、维修阀门方便用时，可用通螺栓限位，对称夹紧伸缩蝶阀以防止伸缩管拉出，损坏伸缩蝶阀及管道装置或建筑物。 | |
详细资料: | ||
1、伸缩蝶阀在安装前必须平放，切勿随意磕碰。 2、伸缩蝶阀出厂时结构长度为 小长度，安装时，拉至安装长度(即设计长度)。 3、当管道问长度超过伸缩阀安装长度时，请调整管道间隔，切勿强行拉伸缩阀，以免损坏伸缩阀。4、伸缩蝶阀可在任意位置安装，做温度补偿用时，在管 道安装完成后，需沿管道轴线方向两端加支架，防止伸缩阀伸缩管拉出(见图1)，支架的支承力按下列公式计算，运行时严禁将支架卸 掉。 F>π/4三PS·DN·(kgf)式中： PS-管道试验压力，DN-管道直径 5、伸缩蝶阀不做温度补偿时，只做安装更换、维修阀门方便用时，可用通螺栓限位，对称夹紧伸缩蝶阀以防止伸缩管拉出(见图 2)，损坏伸缩蝶阀及管道装置或建筑物。螺栓直径可按照法兰螺栓直径，其螺栓强度和承受试验压力及管道拉力，按上公式进行计算，运行时限位螺栓晋严禁卸掉 (螺栓另配) 6、管道施工现场严禁随意拆卸解体伸缩蝶阀。 7、本伸缩蝶阀，加工精细，配合严密，请勿在现场随意反复拉长压短伸缩蝶阀。管道安装时，要求伸缩阀两端管道必须同心，管 道上的两法兰面要求平行。 8、法兰固定螺栓应对称紧固，请勿单边强行紧固法兰固定螺栓。 9、伸缩管安装在阀门后。 10、伸缩阀伸缩部分 | ||
产品关键词;伸缩蝶阀 通风蝶阀 方形蝶阀
