品牌：上海深荣
起订：1个
| 品牌 : | 上海深荣 | 型号 : | D643W |
| 结构形式 : | 固定球球阀 | 加工定制 : | 是 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 执行器 | 用途 : | 截止 |
| 类型(通道位置) : | 直动式 | 公称通径 : | DN200 |
| 形态 : | 角式 | 密封形式 : | 软密封型 |
| 作用对象 : | 水 | 特性 : | 高频高介陶瓷 |
| 功能 : | 固定用陶瓷 | 微观结构 : | 多晶 |
| 外形 : | 中型 | 主体材料 : | 碳钢 |
| 种类 : | 浮球式 | 原理 : | 真空过滤 |
| 样式 : | 立式 | 适用对象 : | 变压器油 |
| 滤料类型 : | 铜 | 过滤器类型 : | 管式 |
| 主体材质 : | 不锈钢 |

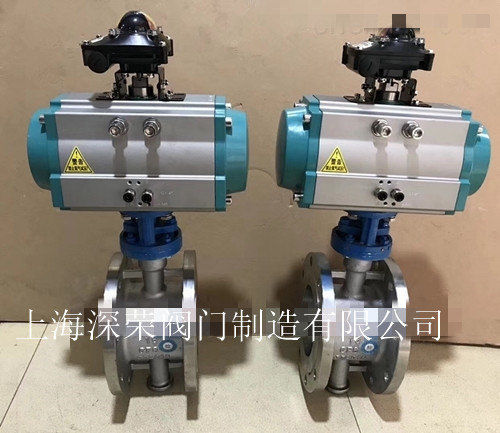

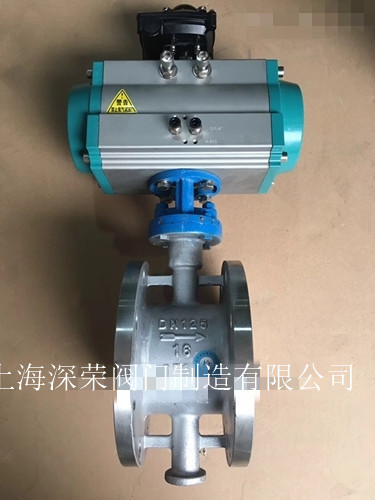

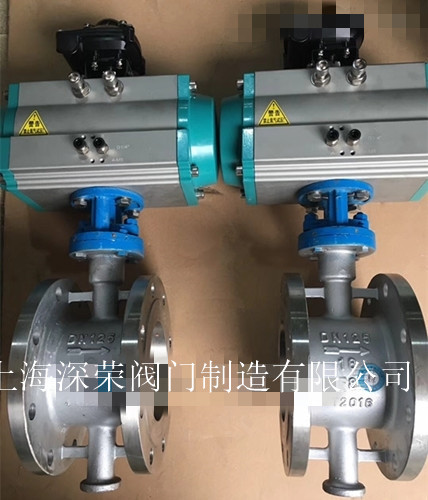

D643W气动不锈钢硬密封蝶阀
产品简介：
气动不锈钢硬密封法兰蝶阀D643W气动硬密封法兰蝶阀/气动三偏心硬密封蝶阀/气动三偏心硬密封法兰蝶阀/气动不锈钢法兰蝶 阀/气动三偏心蝶阀/气动三偏心法兰蝶阀/气动法兰式蝶阀采用三维偏心结构，蝶板为软硬层叠式金属片，具有金属硬密封和弹性 密封的双重优点。气动硬密封蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安 装。被广泛用于介质温度≤425℃的冶金、电力、石油、化工等工业管道上，做调节流量和截断流体使用。 三维偏心几何形状： 偏心1：阀轴位于阀座后面，使得密封能够完全紧密环绕接触整个阀座。 偏心2：阀轴中心线偏离管道和阀门中心线，避免受阀开启和关闭的干扰。 偏心3：阀座锥体轴偏离阀轴中心线，这样可以在关闭和开启过程中消除磨擦作用，并且实现环绕整个阀座的均匀致的压缩密封效 果。使用寿命更长的无磨擦密封 1、作为标准配置，阀座采Cr13合金或钨络钴合金硬面。 2、密封垫采用螺旋盘绕不锈钢/石墨，用于实现零泄漏。 气动执行器 采用新型GTD系列或者ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠。 1、齿轮式双活塞，输出力矩大，体积小。 2、气缸选用铝金材料，重量轻、外形美观。 3、可在顶部、底部安装手动操作机构。 4、齿条式连接可调节开启角度、额定流量。 5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。 6、IS05211标准连接为产品的安装更换提供了方便。 7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步精度。 技术参数和性能 GTD/ATD气动执行器技术参数 D643H气动硬密封蝶阀阀体参数 类 型 双作用活塞式、弹簧复位式 公称通径 DN50～400mm 气源压力 双作用：2-8bar/单作用：4- 8bar 公称压力 PN1.6、2.5MPa 输出力矩 双作用：4N·M～10560N·M 阀轴材质 碳素钢、304/316/316L不锈钢 单作用：7N·M～2668N·M 阀体材质 碳素钢、合金钢、不锈钢 工作温度 常温型：-20℃～80℃（丁jing 橡胶O型圈） 阀板材质 碳素钢、合金钢、不锈钢 高温型：-20℃～160℃（氟橡 胶O型圈） 阀座密封 不锈钢 动作范围 0～90°±5° 结构形式 三维偏心 接口螺纹 GTD40～GTD83 G1/8″ 温度 ≤425℃ GTD110～GTD350/ATD50～ 200 G1/4″ 适用介质 水、空气、油品及弱腐 蚀性流体 阀位信号 定位器：4～20mA/回信器：全 开全关信号 特点 零泄漏、使用寿命长、便于安 装、耐高温高压 外形尺寸 公称通径DN A B C D E 执行器型号 压力 1.0/1.6 1.0/1.6 1.0/1.6 1.0/1.6 1.0/1.6 仅供参考 50 140 353 112 60 108 GTD-63 65 186 362 115 65 112 GTD-75 80 186 368 120 65 114 GTD-83 100 254 392 138 90 127 GTD-110 125 296 407 165 103 140 GTD-127 150 296 446 175 103 140 GTD-127 200 384 489 208 118 152 GTD-160 250 501 514 243 128 250 GTD-190 300 533 568 283 135 270 GTD-210 350 589 629 310 159 290 GTD-255 400 638 662 340 196 310 GTD-300 附件选项 根据不同控制和要求可选择下列附件： 回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。 电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。 三联件：可对气源稳压、过滤、气缸加润滑油。 手轮机构：转动手轮机构，可实现手动开、关阀。 电气定位器：输入4～20mA信号,实现阀门调节功能。 订货说明 1、气动执行器类型：双作用、单作用 2、介质类型、温度、压力 3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构
上海深荣阀门主要生产销售【气动不锈钢硬密封法兰蝶阀D643W气动硬密封法兰蝶阀/气动三偏心硬密封蝶阀/气动三偏心硬密封 法兰蝶阀/气动不锈钢法兰蝶阀/气动三偏心蝶阀/气动三偏心法兰蝶阀/气动法兰式蝶阀】，备有大量库存现货以出厂价直销！我 们直秉持“产品、合理价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售后服务。本文中所有文字、数 据、图片仅供参考。
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径D643W防爆电动法兰蝶阀 是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供 D643W防爆电动法兰蝶阀 法兰，伸缩节及 D643W防爆电动法兰蝶阀 连接螺栓，并根据用户需要提供 D643W防爆电动法兰蝶阀 易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
