品牌：上海深荣
起订：1个
| 品牌 : | 上海深荣 | 型号 : | GIQ |
| 结构形式 : | 固定球球阀 | 加工定制 : | 是 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 执行器 | 用途 : | 截止 |
| 类型(通道位置) : | 直动式 | 公称通径 : | DN200 |
| 形态 : | 角式 | 密封形式 : | 软密封型 |
| 作用对象 : | 水 | 特性 : | 高频高介陶瓷 |
| 功能 : | 固定用陶瓷 | 微观结构 : | 多晶 |
| 外形 : | 中型 | 主体材料 : | 碳钢 |
| 种类 : | 浮球式 | 原理 : | 真空过滤 |
| 样式 : | 立式 | 适用对象 : | 变压器油 |
| 滤料类型 : | 铜 | 过滤器类型 : | 管式 |
| 主体材质 : | 不锈钢 |

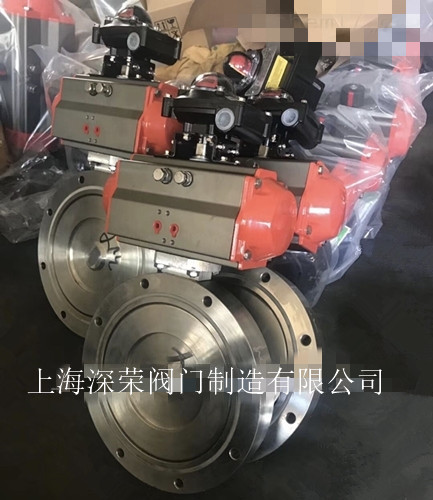

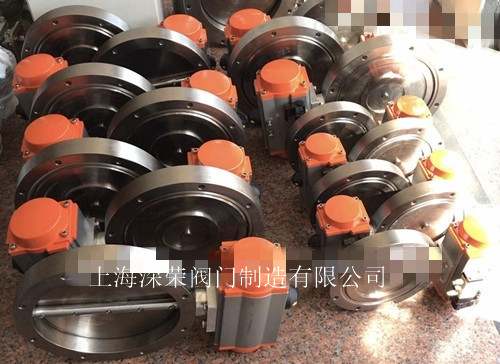

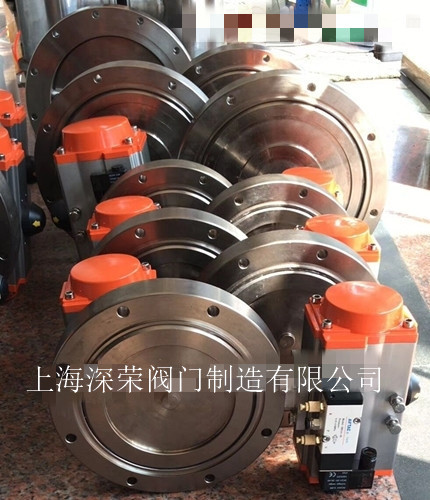

GIQ气动高真空蝶阀
产品简介：
气动真空蝶阀GIQ气动高真空蝶阀/不锈钢气动高真空蝶阀是指工作压力低于标准大气压，形成定真空的阀门，是真空系统中用来 调节气流量、切断和接通管路的元件，般用于控制空气和非腐蚀性气体。气动高真空蝶阀的阀板采用夹紧结构，把阀板的密封圈 夹紧，泄露量为零，除了能用在真空状态下,也能在低压状态下使用。气动高真空蝶阀以压缩空气为动力，带动蝶板旋转来作启闭 运动，从而达到对管路气流的接通或切断，分为双作用和单作用，单作用具有弹簧复位的作用，可在故障时自动复位。
特点：
1、轴承采用自润滑轴承，摩擦阻力小。
2、不必从管路上拆卸阀门即可更换蝶板密封圈。
3、该阀能对介质双向截止，实现可靠的密封，双向零泄漏。
4、轴封采用具有自动补偿的特殊结构，隔断外界大气与管道的连通，从而保证管道的真空度。
技术参数：
适用范围(Pa) 2x105～1.3x10-5 漏气率（Pa.L/S) ≤1.3x10-6 驱动形式 压缩空气（4-7bar） 介质温度(℃) 丁jing橡胶-25 ~ +80，氟橡胶-30 ~ +150 法兰标准 GB6070.3-85 安装位置 任意 作用形式 单作用式：气关式(B)--失气时阀位开 (FO)；气开式(K)--失气时阀位关(FC) 双作用式：气关式(B)--失气时阀位保持 (FL)；气开式(K)-- 失气时阀位保持(FL) 控制方式 开关型（开关两位控制） 调节型（4-20mA信号调节流量大小） 执行机构： 执行器型号 GT、AT、AW系列单双作用气动执行器 供气压力 0.4～0.7MPa 气源接口 G1/4"、G1/8"、G3/8"、G1/2" 环境温度 -30～+70℃ 作用形式 单作用执行机构、双作用执行机构 可选附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传 送器、手轮机构等 连接尺寸： 公称通径(DN) 50 63 80 100 125 150 200 250 300 400 连接尺寸 A 26 32 35 50 55 60 ΦD 110 130 145 165 200 225 285 335 425 510 ΦB 90 110 125 145 175 200 260 310 395 480 n-ΦC 4-Φ9 8-Φ9 4-Φ12 12-Φ11 12-Φ14 16-Φ14
上海深荣阀门主要生产销售【气动真空蝶阀GIQ气动高真空蝶阀/不锈钢气动高真空蝶阀】，备有大量库存现货以出厂价直销！我
们直秉持“产品、合理价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售后服务。本文中所有文字、数
据、图片仅供参考。
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径GIQ气动真空蝶阀 是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供 GIQ气动真空蝶阀 法兰，伸缩节及GIQ气动真空蝶阀连接螺栓，并根据用户需要提供GIQ气动真空蝶阀 易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
