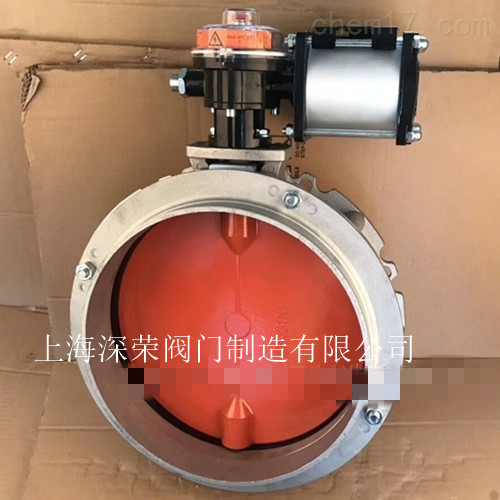

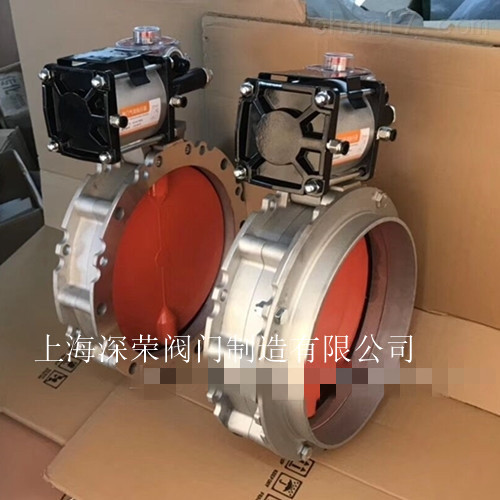

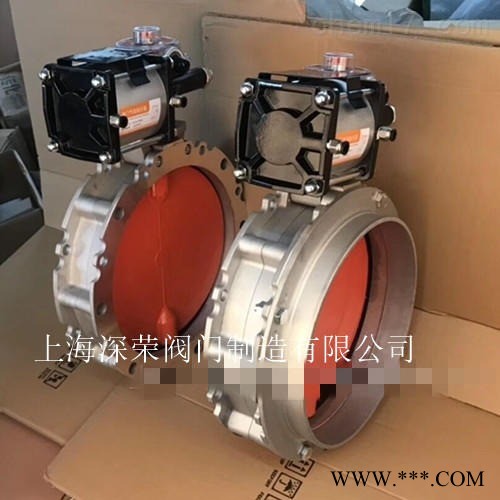

BVF搅拌站气动蝶阀VFS
产品简介：
气动水泥蝶阀BVF气动粉体蝶阀VFS搅拌站气动蝶阀/搅拌站水泥气动蝶阀/气动粉尘铝蝶阀/气动蝴蝶阀/气动粉末蝶阀/气动粉尘蝶阀/粉体专用蝶阀/混凝土搅拌站气动放料蝶阀是专门用于粉体、颗粒物料的工业产品。气动粉体蝶阀阀体橡胶密封圈形成的软性密封使其非常适合各种粉体，颗粒物料的应用场合，特别是对于磨损性强的物料。在需要重力落料或气力输送的粉体，颗粒物料处理系统中，气动粉体蝶阀常常被安装在料斗，筒仓，螺旋输送机出口以及气送管路上。根据应用要求，可以单独选配驱动手柄或者气缸驱动套件。安装维护简便等特点，是种成本、效益极高的粉体板、丁jing密封圈，覆以耐磨高分子材料加工而成。气动粉体蝶阀有手动、电动执行器、气动执行器等驱动装置，可互为调换。紧凑的结构、超轻的重量，使您安装使用更加方便；工业化的设计加上复合阀板的使用提供了的密封效果和zui长的使用寿命。
气动粉体蝶阀特点：
1、结构紧凑轻巧，安装维护简便。
2、蝶板耐磨，密封寿命长。
气动粉体蝶阀性能参数：
型号 | BVF/VFS | |
公称通径(mm) | DN100-DN400 | |
压力(Mpa) | 0.6-1.6 | |
主要零件 | 阀体 | 压铸铝合金 |
阀板 | 碳钢内衬板，覆以耐磨高分子材料 | |
密封圈 | 丁jing橡胶（NBR） | |
适用介质 | 水泥、泥浆、粉体 | |
适用温度(℃) | -15--100 | |
气动执行器 | 型号 | CP、GT系列、AT系列、AW系列 |
压力(Mpa) | 0.4-0.7 | |
V1F单法兰粉体蝶阀连接尺寸：
型号 | φA | φB | φC | φD | E | F | G | φH | φH孔径×数量 | φP外凹槽直径×数量 | φR | S | T | U | V | Z | KG |
V1F100 | 95 | 180 | 220 | 105 | 250 | 115 | 35 | 22×19 | 14×4 | 20×4 | 220 | 40 | 80 | M12 | 50 | M10 | 4 |
V1F150 | 150 | 200 | 228 | 163 | 290 | 115 | 35 | 22×19 | 14×4 | 20×4 | 228 | 40 | 80 | M12 | 50 | M10 | 5 |
V1F200 | 200 | 250 | 278 | 213 | 340 | 115 | 35 | 22×19 | 14×4 | 20×4 | 278 | 40 | 80 | M12 | 50 | M10 | 6.5 |
V1F250 | 250 | 300 | 328 | 263 | 390 | 115 | 35 | 22×19 | 14×8 | 20×8 | 328 | 40 | 80 | M12 | 50 | M10 | 7.5 |
V1F300 | 300 | 350 | 378 | 313 | 440 | 115 | 35 | 22×19 | 14×8 | 20×16 | 378 | 40 | 80 | M12 | 50 | M10 | 9 |
V1F350 | 350 | 400 | 440 | 363 | 530 | 123 | 50 | 28×25 | 14×8 | 20×8 | 440 | 40 | 80 | M12 | 50 | M10 | 16 |
V1F400 | 400 | 470 | 530 | 413 | 580 | 123 | 50 | 28×25 | 14×8 | 20×16 | 530 | 40 | 80 | M12 | 50 | M10 | 20.5 |
V2F双法兰粉体蝶阀连接尺寸：
型号 | φA | φB | φC | φD | E | F | G | φH | φH孔径×数量 | φP外凹槽直径×数量 | φR | S | T | U | V | Z | KG |
V2F100 | 95 | 180 | 220 | - | 250 | 77 | 35 | 22×19 | 14×4 | 20×4 | 220 | - | 80 | M12 | 50 | M10 | 4 |
V1F150 | 150 | 200 | 228 | - | 290 | 77 | 35 | 22×19 | 14×4 | 20×4 | 228 | - | 80 | M12 | 50 | M10 | 5 |
V2F200 | 200 | 250 | 278 | - | 340 | 77 | 35 | 22×19 | 14×4 | 20×4 | 278 | - | 80 | M12 | 50 | M10 | 6.5 |
V2F250 | 250 | 300 | 328 | - | 390 | 115 | 35 | 22×19 | 14×8 | 20×8 | 328 | - | 80 | M12 | 50 | M10 | 7.5 |
V1F300 | 300 | 350 | 378 | - | 440 | 115 | 77 | 22×19 | 14×8 | 20×16 | 378 | - | 80 | M12 | 50 | M10 | 9 |
V2F350 | 350 | 400 | 440 | - | 530 | 85 | 50 | 28×25 | 14×8 | 20×8 | 440 | - | 80 | M12 | - | - | 16 |
V2F400 | 400 | 470 | 530 | - | 580 | 85 | 50 | 28×25 | 14×8 | 20×16 | 530 | - | 80 | M12 | - | - | 20.5 |
上海深荣阀门主要生产销售【气动水泥蝶阀BVF气动粉体蝶阀VFS搅拌站气动蝶阀/搅拌站水泥气动蝶阀/气动粉尘铝蝶阀/气动蝴蝶阀/气动粉末蝶阀/气动粉尘蝶阀/粉体专用蝶阀/混凝土搅拌站气动放料蝶阀】，备有大量库存现货以出厂价直销！我们秉持“合理价格、贴心服务”的理念，为客户提供可靠的产品和完善的售后服务。本文中所有文字、数据、图片仅供参考。
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径 BVF VFS气动水泥蝶阀 是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供 BVF VFS气动水泥蝶阀 法兰，伸缩节及 BVF VFS气动水泥蝶阀连接螺栓，并根据用户需要提供 BVF VFS气动水泥蝶阀 易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
